ラバトップジョイントZAKU
2025/10/24 更新-

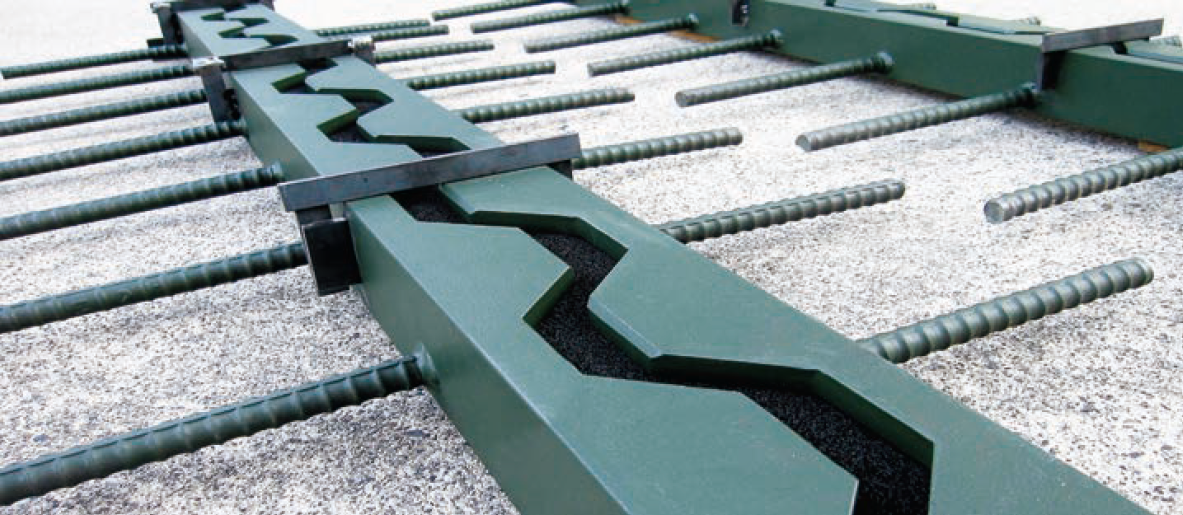

製品単体
-

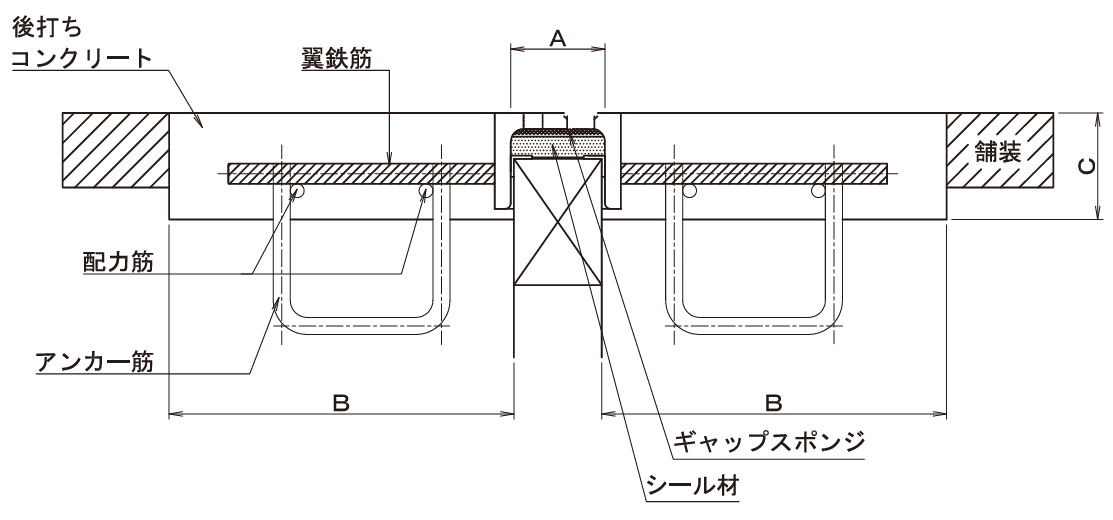

製品断面図
概要
本体主部材が鋼鉄からなり耐久性に優れた伸縮装置。フェイスプレートとシール材の隙間を塞ぎ、異物の侵入を防ぐことでシール材を長寿命化し、長期間止水性を維持することを特徴とする。
提供可能地域
北海道 東北 関東 北陸 中部 近畿 中国 四国 九州 沖縄
| 型番 | 質量 （kg/1.8m） |
伸縮量 常時性能 橋軸方向 （mm） |
伸縮量 常時性能 橋軸直角方向 （mm） |
許容移動量 地震時性能 橋軸方向 （mm） |
許容移動量 地震時性能 橋軸直角方向 （mm） |
標準遊間 中立温度時 （mm） |
最大床版遊間 最低温度時 （mm） |
対応可能斜角 （°） |
建設物価 （品目コード） |
土木コスト （掲載ページ） |
|---|---|---|---|---|---|---|---|---|---|---|
| ZAKU 25 | 49.0 | +12.5／-12.5 | +21／-21 | +60／-17.5 | +26／-26 | 62.5 | 75.0 | 0.0 | 1203016085 | P180 |
| ZAKU 35 | 70.0 | +17.5／-17.5 | +29／-29 | +80／-22.5 | +34／-34 | 87.5 | 105.0 | 0.0 | 1203016090 | P180 |
| ZAKU 60 | 98.0 | +30／-30 | +24／-24 | +100／-40 | +29／-29 | 135.0 | 165.0 | 0.0 | P180 | |
| ZAKU 25（耐グレーダー） | 49.0 | +12.5／-12.5 | +21／-21 | +60／-17.5 | +26／-26 | 62.5 | 75.0 | 0.0 | 1203016095 | P180 |
| ZAKU 35（耐グレーダー） | 70.0 | +17.5／-17.5 | +29／-29 | +80／-22.5 | +34／-34 | 87.5 | 105.0 | 0.0 | 1203016100 | P180 |
- 設置区分
- 車道用 歩道用 縦目地
- タイプ
- 荷重支持型 突合せ型 埋設型
- 装備
- 積雪地対応 二次止水 地覆止水
- 適用
- コンクリート橋用 鋼橋用 鋼床版用
- 構造性
- ・止水シール部は鋼製のフェイスプレートの下部に位置し、走行車両の荷重を受けづらい構造である。
- 耐久性
- ・主要部材は鋼製で構成され、走行車両の負荷に対する耐久性が高い。
・シール部は柔軟性が高く、長年の実績のある自社シール材を用いている。
- 走行性
- ・本体フェイスプレート部は櫛型で組み合わさるため、走行車両の衝撃を線で受けづらく、突出部は面取り加工され、走行性に配慮した設計である。
- 止水性
- ・フェイスプレートとシール材の隙間を塞ぎ、異物の侵入を防ぐことでシール材を長寿命化し、長期間止水性を維持することができる。
- 環境性（騒音）
- ・本体フェイスプレート部は櫛型で組み合わさるため、走行車両の衝撃を線で受けづらく、突出部は面取り加工され、環境性に配慮した設計である。
- 施工性
- ・シンプルな構造であり、据え付けが簡易である。
- 維持管理性
- ・シンプルな構造であり、撤去が簡易である。
- 経済性（初期コスト）
- お問い合わせください。
- 経済性（LCC）
- お問い合わせください。
