PCJスーパージョイント（PCJ型）
2025/08/22 更新-

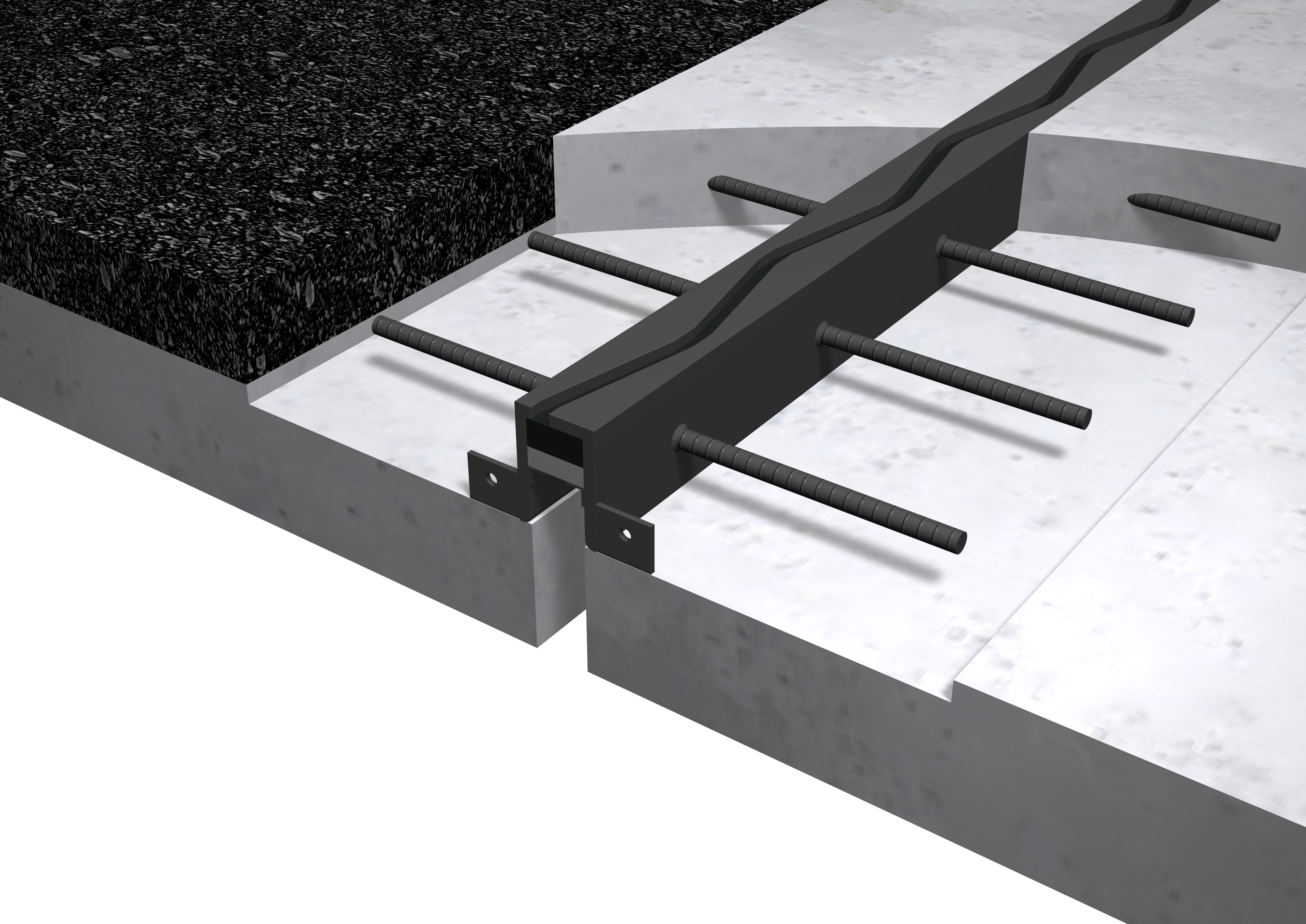

製品単体
-

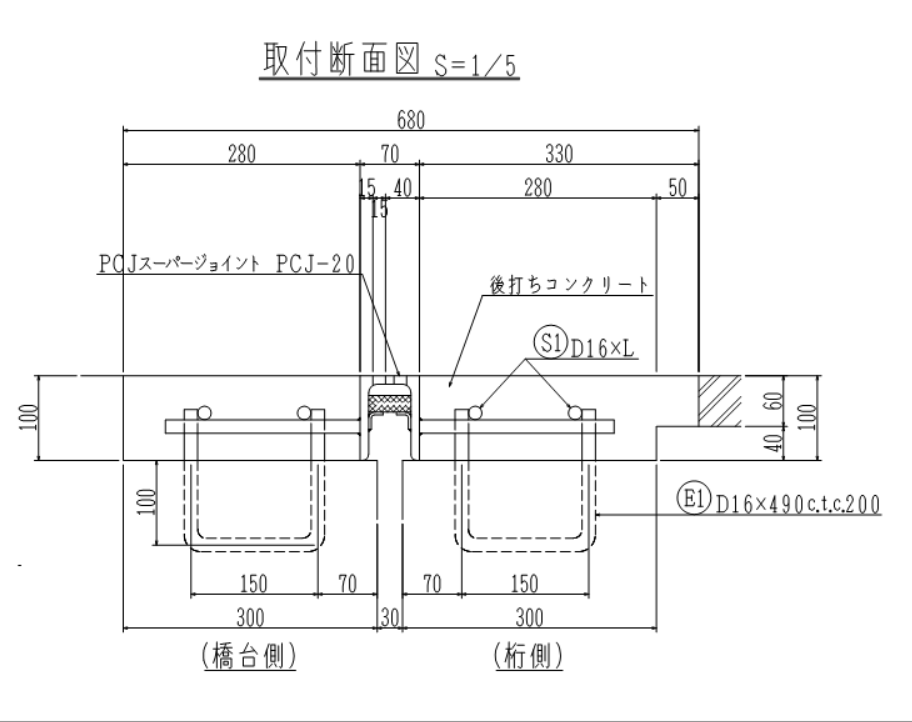

製品断面図
| 型番 | 質量 （kg/1.8m） |
伸縮量 常時性能 橋軸方向 （mm） |
伸縮量 常時性能 橋軸直角方向 （mm） |
許容移動量 地震時性能 橋軸方向 （mm） |
許容移動量 地震時性能 橋軸直角方向 （mm） |
標準遊間 中立温度時 （mm） |
最大床版遊間 最低温度時 （mm） |
対応可能斜角 （°） |
建設物価 （品目コード） |
土木コスト （掲載ページ） |
|---|---|---|---|---|---|---|---|---|---|---|
| PCJ-20 | 49.0 | +10／-10 | +10／-10 | +15／-15 | +75／-75 | 70.0 | 80.0 | 0.0 | 1203012804 | P181 |
| PCJ-25 | 50.0 | +12.5／-12.5 | +12.5／-12.5 | +17.5／-17.5 | +72.9／-72.9 | 77.5 | 90.0 | 0.0 | 1203012806 | P181 |
| PCJ-35 | 58.0 | +17.5／-17.5 | +17.5／-17.5 | +22.5／-22.5 | +70.3／-70.3 | 92.5 | 110.0 | 0.0 | 1203012808 | P181 |
- 設置区分
- 車道用 歩道用 縦目地
- タイプ
- 荷重支持型 突合せ型 埋設型
- 装備
- 積雪地対応 二次止水 地覆止水
- 適用
- コンクリート橋用 鋼橋用 鋼床版用
- 構造性
- ・タテ型（片側）歯型構造・荷重支持型・非排水構造。
・片持ち梁の逆L型一体構造。
- 耐久性
- ・主要となる部材は形鋼とスタッド溶接で堅牢性を確保。
- 走行性
- ・遊間部が歯型形状のため、車両走行時に騒音・振動が起き難く走行性に優れる。
- 止水性
- ・止水部は良質で防水性の高い評価を得た弾性シール材を充填。（NEXCO試験法438止水性能試験をクリア）
- 環境性（騒音）
- ・遊間部が歯型形状のため、車両走行時に騒音・振動が起き難い。
・内蔵する止水材が下へ抜ける音を低減。
- 施工性
- ・扱いやすい重量で、計画高通りの据付が容易。
・コンクリートの打ち込みが容易で締固めが密実にできジョイント本体と床板との強固な一体化が可能。
・取付用特殊型枠が不要で施工時間を短縮。
- 維持管理性
- ・表面鋼材で止水部を内包する構造のため、耐久性が高く補修サイクルが長い。
・本体損傷となると後打ちコンクリートからの全取替となる。
- 推定耐用年数（参考値）
- 30年を推定（参考値）
発売初期（2000年）に設置された製品が、現在においても問題なく供用されていることが確認されている（2025年現在25年経過）。
- 経済性（初期コスト）
- お問い合わせください。
- 経済性（LCC）
- お問い合わせください。
