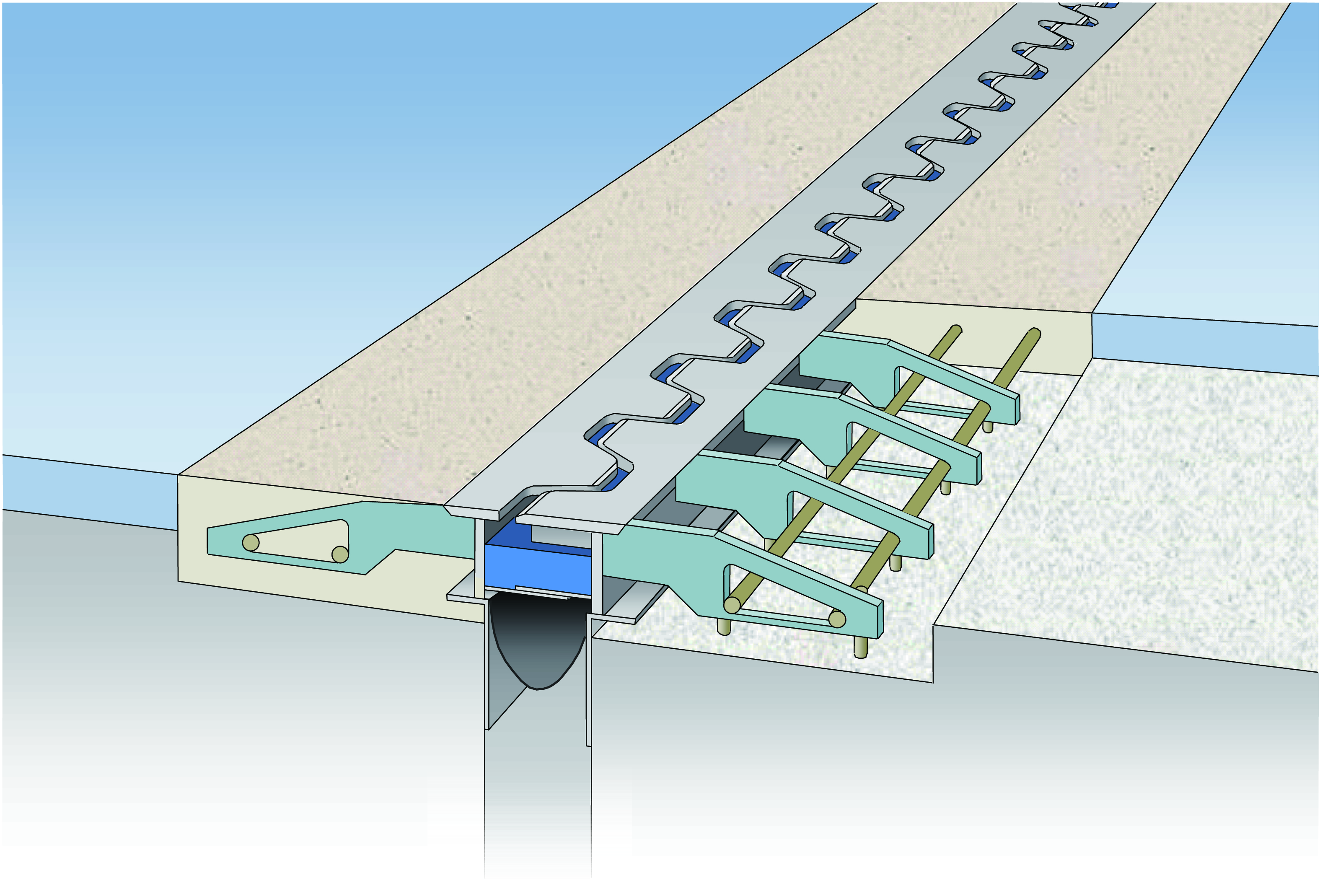

スマートジョイント
2026/02/02 更新-
製品単体
-

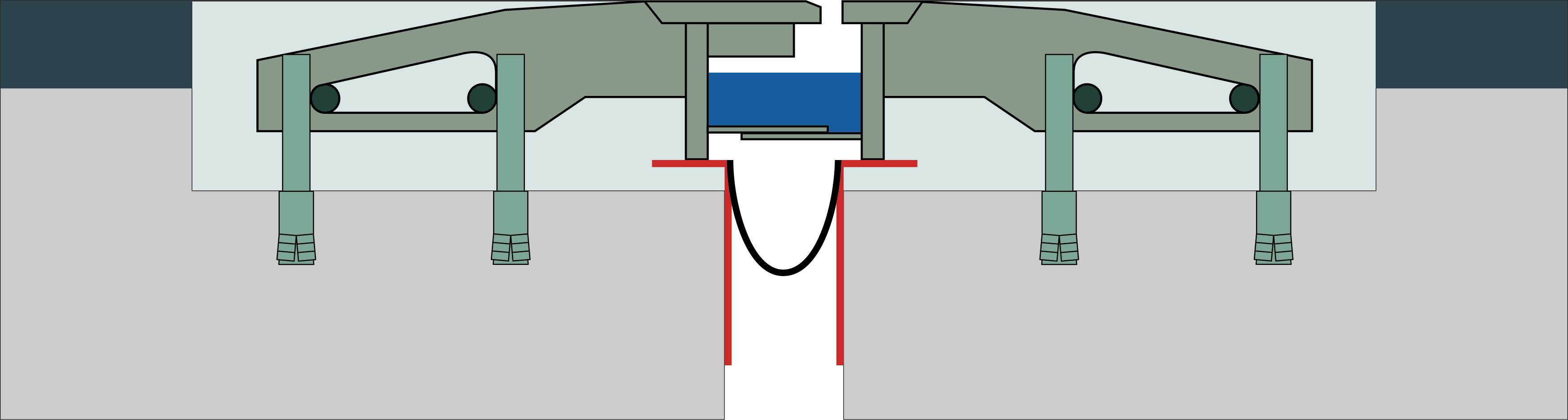

製品断面図
-

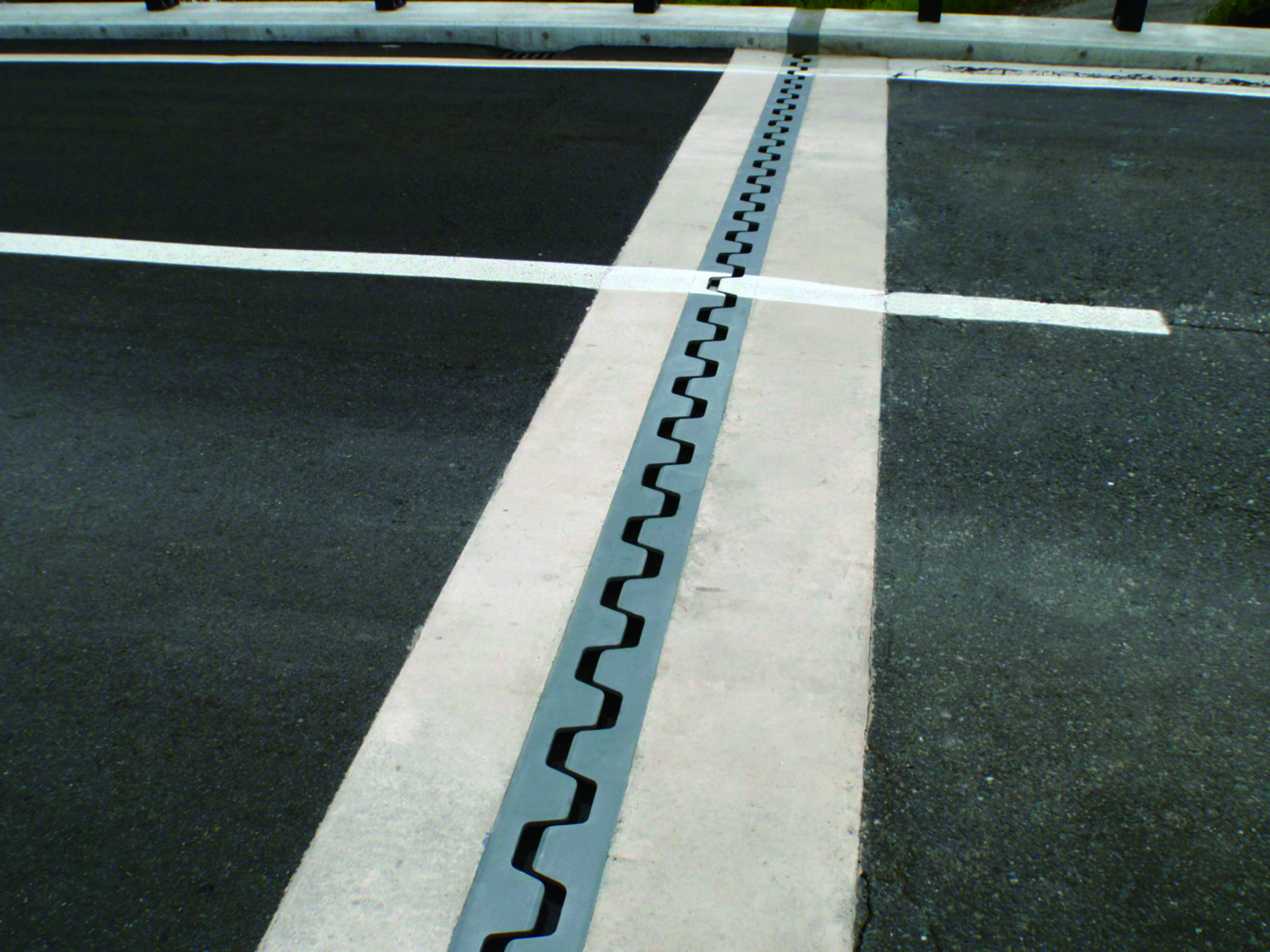

施工後イメージ
NETIS登録番号：TH-100030-VR（旧登録）
提供可能地域
北海道 東北 関東 北陸 中部 近畿 中国 四国 九州 沖縄
| 型番 | 質量 （kg/1.8m） |
伸縮量 常時性能 橋軸方向 （mm） |
伸縮量 常時性能 橋軸直角方向 （mm） |
許容移動量 地震時性能 橋軸方向 （mm） |
許容移動量 地震時性能 橋軸直角方向 （mm） |
標準遊間 中立温度時 （mm） |
最大床版遊間 最低温度時 （mm） |
対応可能斜角 （°） |
建設物価 （品目コード） |
土木コスト （掲載ページ） |
|---|---|---|---|---|---|---|---|---|---|---|
| SMJ-20 | 61.1 | +10／-10 | +5／-5 | +135／-15 | +5／-5 | 90.0 | 100.0 | 0.0 | 1203012166 | P181 |
| SMJ-30 | 67.8 | +15／-15 | +6／-6 | +158／-20 | +6／-6 | 105.0 | 120.0 | 0.0 | 1203012167 | P181 |
| SMJ-50 | 83.3 | +25／-25 | +8／-8 | +188／-30 | +8／-8 | 125.0 | 150.0 | 0.0 | 1203012168 | P181 |
| SMJ-70 | 106.1 | +35／-35 | +9／-9 | +218／-40 | +9／-9 | 145.0 | 180.0 | 0.0 | 1203012169 | P181 |
| SMJ-100 | 129.5 | +50／-50 | +9／-9 | +285／-55 | +9／-9 | 190.0 | 240.0 | 0.0 | 1203012170 | P181 |
- 設置区分
- 車道用 歩道用 縦目地
- タイプ
- 荷重支持型 突合せ型 埋設型
- 装備
- 積雪地対応 二次止水 地覆止水
- 適用
- コンクリート橋用 鋼橋用 鋼床版用
- 構造性
- ・鋼製部材による荷重支持型伸縮装置であり、床版と一体化する構造である。
・構造高さを抑えた設計により、既設鉄筋やPC鋼線への影響を軽減し、除雪車対応型の誘導板を備えることで、耐久性と保護性能を両立する装置である。
- 耐久性
- ・鋼製部材による堅牢な構造を有し、床版と一体化することで耐久性を実現する。
・社内にて繰り返し載荷試験（設計荷重200kNにて200万回）を実施し、主要構成部材に損傷・異常がないことを確認している。本試験は自社評価によるものであり、標準的な使用環境下における参考値となる。
- 走行性
- ・遊間に設置する弾性シーリング材により振動を緩和する。
- 止水性
- ・弾性シーリング材を使用した防水構造を有しており、車両通過時の変形にも柔軟に対応し、漏水を防止する装置である。
・止水性能の推定耐用年数は30年程度と見込んでいる（参考値）。
- 環境性（騒音）
- ・弾性シーリング材の使用により、車両通過時の振動や騒音を緩和する構造である。
・構造高さを抑えた設計により、伸縮装置取り替え時の既設コンクリートのはつり量が減少し、施工時の騒音や粉塵の発生も抑制される。
- 施工性
- ・構造高さを抑えた設計により、既設鉄筋やPC鋼線への影響が少なく、補修時のはつり量も減少するため、施工性に優れる。
・比較的軽量な構造であり、移動式小型クレーンによる設置が可能で、施工現場での省力化に寄与する。
- 維持管理性
- ・構造高さを抑えた設計により、既設鉄筋やPC鋼線への影響が少なく、補修時のはつり量も減少するため、維持管理性に優れる。
- 推定耐用年数（参考値）
- 30年程度（参考値）
社内試験（NEXCO試験法438に準拠した止水性能試験）により、標準的な使用条件下における止水性能の推定耐用年数は30年程度と見込んでいる。
- 経済性（初期コスト）
- お問い合わせください。
- 経済性（LCC）
- お問い合わせください。
