SBHジョイント
2026/02/02 更新-

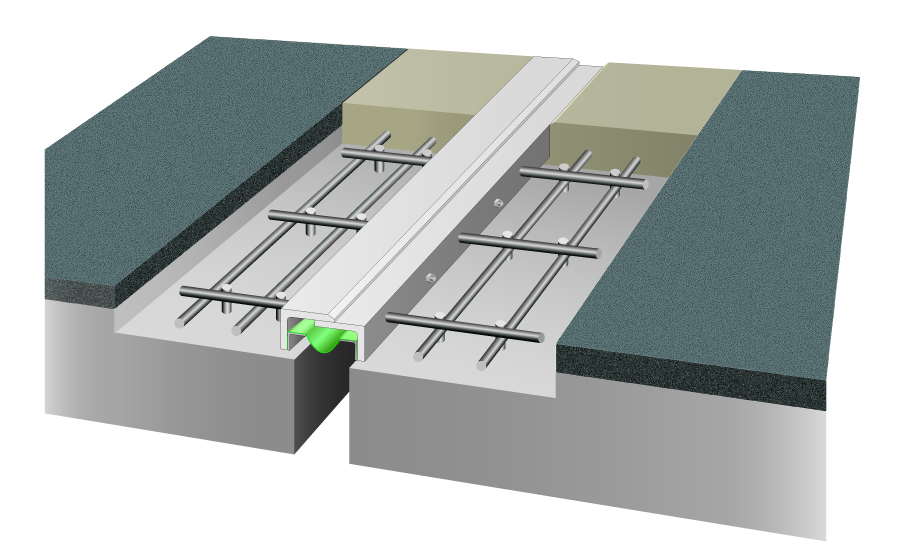

製品単体
-

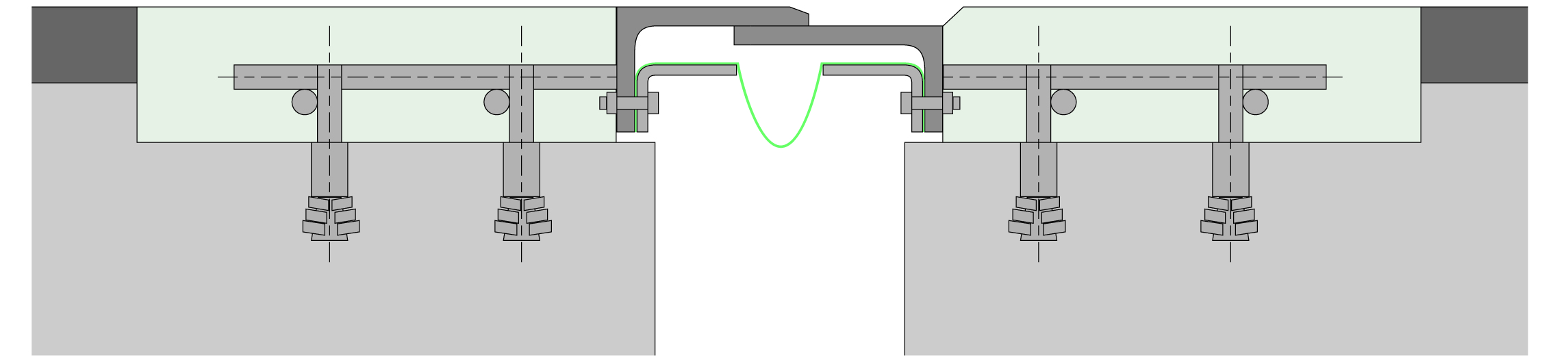

製品断面図
-

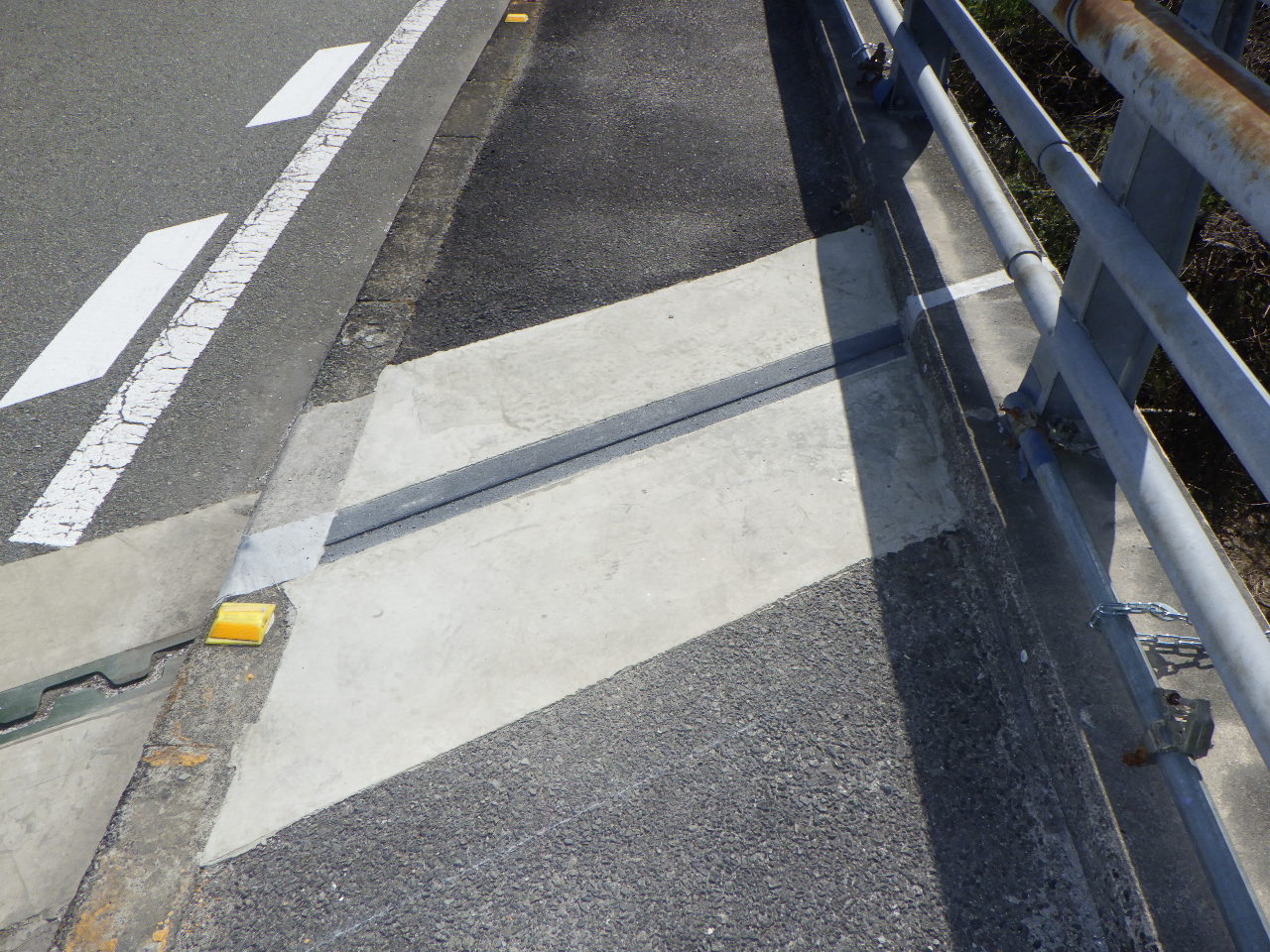

施工後イメージ
概要
｢SBHジョイント｣は、排水機能付きスライド式鋼製の歩道用伸縮装置。汎用形鋼を用いた簡易な構造で、経済性、施工性に優れている。
■ 留意事項
対応可能斜角については、お問い合わせください。
提供可能地域
北海道 東北 関東 北陸 中部 近畿 中国 四国 九州 沖縄
| 型番 | 質量 （kg/1.8m） |
伸縮量 常時性能 橋軸方向 （mm） |
伸縮量 常時性能 橋軸直角方向 （mm） |
許容移動量 地震時性能 橋軸方向 （mm） |
許容移動量 地震時性能 橋軸直角方向 （mm） |
標準遊間 中立温度時 （mm） |
最大床版遊間 最低温度時 （mm） |
対応可能斜角 （°） |
建設物価 （品目コード） |
土木コスト （掲載ページ） |
|---|---|---|---|---|---|---|---|---|---|---|
| SBH-40 | 40.5 | +20／-20 | +20／-20 | 126.0 | 120.0 | 0.0 | P181 | |||
| SBH-60 | 53.8 | +30／-30 | +30／-30 | 152.0 | 160.0 | 0.0 | P181 | |||
| SBH-80 | 60.1 | +40／-40 | +40／-40 | 182.0 | 200.0 | 0.0 | P181 |
- 設置区分
- 車道用 歩道用 縦目地
- タイプ
- 荷重支持型 突合せ型 埋設型
- 装備
- 積雪地対応 二次止水 地覆止水
- 適用
- コンクリート橋用 鋼橋用 鋼床版用
- 構造性
- ・排水構造付きスライド式鋼製構造を採用した歩道用伸縮装置である。
・SS400を用いた簡易構造により、製造・施工コストを抑制しつつ、必要な強度と安定性を確保している。
・排水機能を備えることで雨水の浸入を防ぎ、床版の劣化を抑制する役割も果たしている。
- 耐久性
- ・伸縮装置本体の異形棒鋼スタッドとアンカーを介して床版と一体化することで損傷リスクを低減している。
・排水機能付き構造により、雨水の浸入を防ぎ、床版の劣化を抑制することで、長期にわたり安定した性能を維持できる構造である。
- 走行性
- ・フェイスプレート上面には滑り止め対策（ノンスリップコーティング）が施されており、歩行者および自転車の安全性を高める構造である。
- 止水性
- ・フェイスプレート下部に排水路を設けることで、雨水の浸入を防ぎ、床版の劣化を抑制する構造であり、止水性にも配慮された設計となっている。
- 施工性
- ・本体高さは65mmであり、軽量かつ簡素な構造であるため、人力による運搬・設置が可能である。
- 経済性（初期コスト）
- お問い合わせください。
- 経済性（LCC）
- お問い合わせください。
