VMジョイント
2026/02/02 更新-

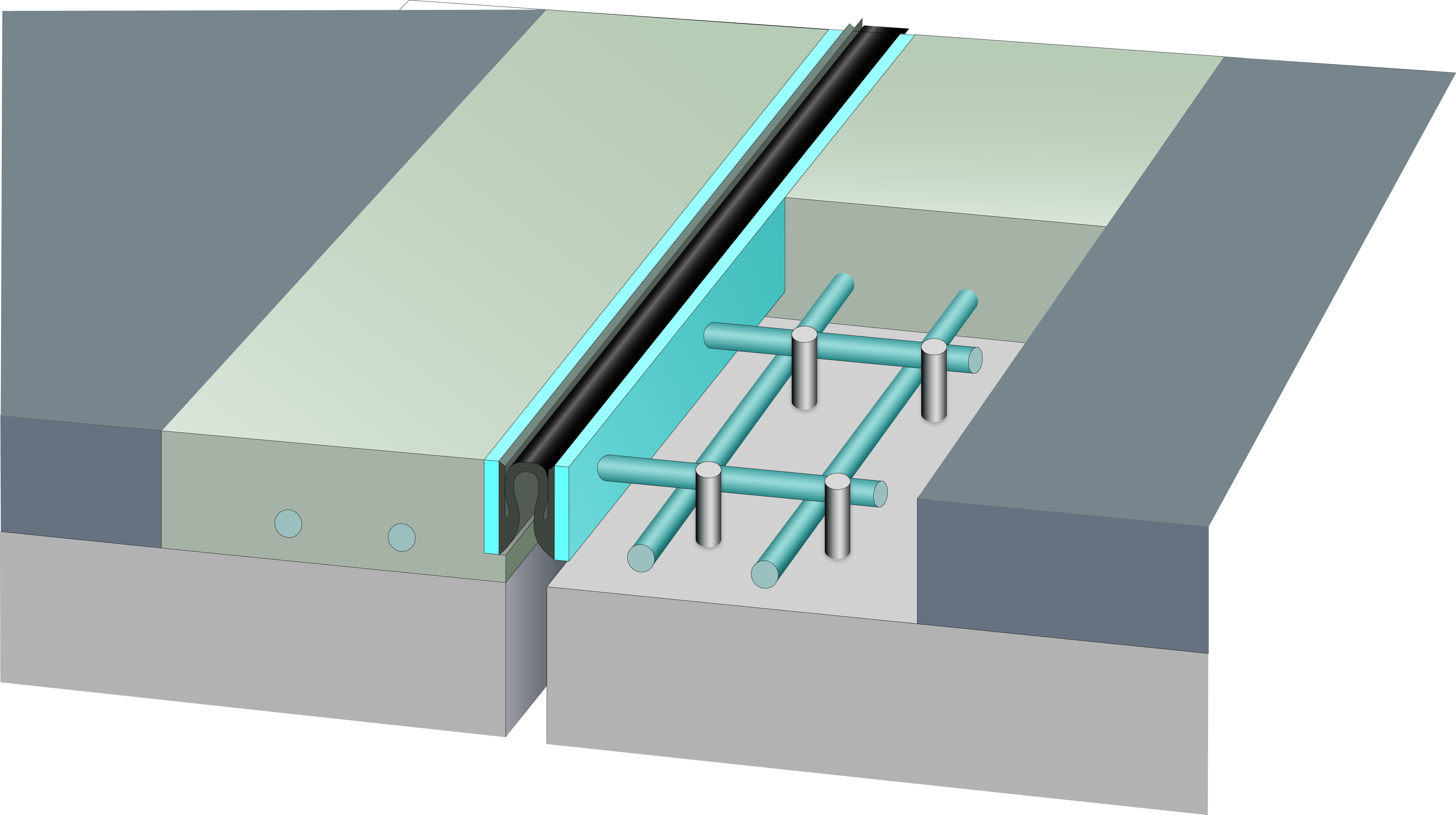

製品単体
-

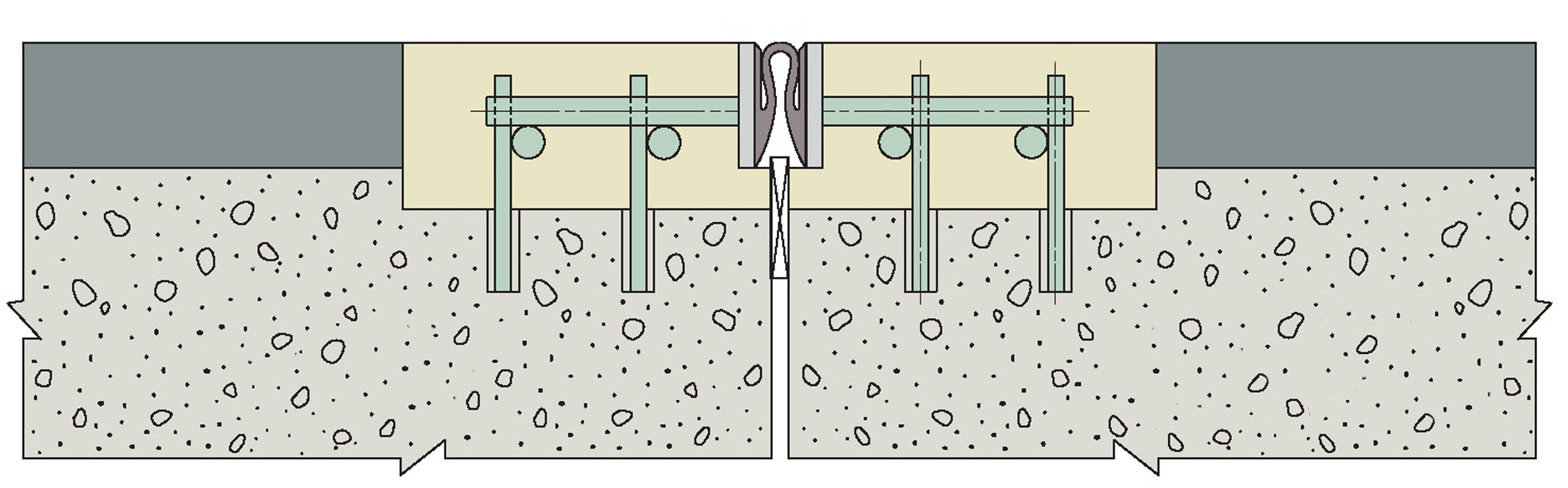

製品断面図
-

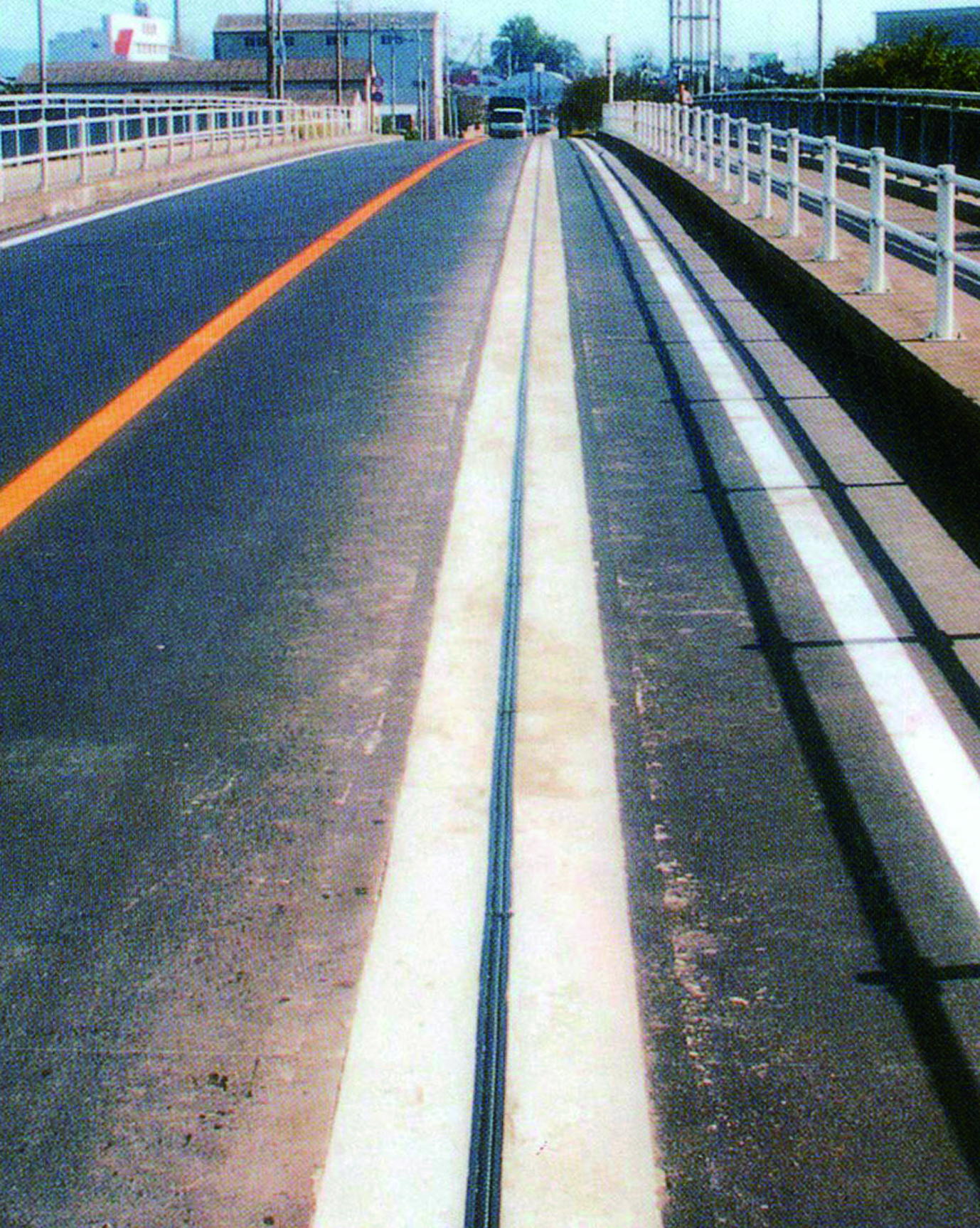

施工後イメージ
概要
｢VMジョイント｣は、縦目地専用の突き合わせ型ゴム製ジョイント。本ジョイントは、左右の桁のたわみ差と橋軸方向の伸縮に対応可能な伸縮装置である。
■ 留意事項
対応可能斜角については、お問い合わせください。
提供可能地域
北海道 東北 関東 北陸 中部 近畿 中国 四国 九州 沖縄
| 型番 | 質量 （kg/1.8m） |
伸縮量 常時性能 橋軸方向 （mm） |
伸縮量 常時性能 橋軸直角方向 （mm） |
許容移動量 地震時性能 橋軸方向 （mm） |
許容移動量 地震時性能 橋軸直角方向 （mm） |
標準遊間 中立温度時 （mm） |
最大床版遊間 最低温度時 （mm） |
対応可能斜角 （°） |
建設物価 （品目コード） |
土木コスト （掲載ページ） |
|---|---|---|---|---|---|---|---|---|---|---|
| VM-20 | 31.5 | 26.0 | 33.5 | 0.0 | P181 |
- 設置区分
- 車道用 歩道用 縦目地
- タイプ
- 荷重支持型 突合せ型 埋設型
- 適用
- コンクリート橋用 鋼橋用 鋼床版用
- 構造性
- ・縦目地専用の突き合わせ型ゴム製伸縮装置である。
・逆U字形状のシールゴムがガードプレートに加硫接着されており、鉛直・橋軸方向の変位に柔軟に追随する。
・装置本体はアンカーボルトを介して床版と一体化され、構造安定性を有する。
- 耐久性
- ・シールゴムはガードプレートに加硫接着されており、剥離や脱落に対して強い耐性を持つ構造である。
・繰り返しの鉛直・橋軸方向の変位にも柔軟に追随し、長期にわたり安定した性能を維持できる。
- 走行性
- ・ジョイント幅が狭く、鉛直変位に対して階段状に変形する構造を採用しており、二輪車や歩行者が通行する際の段差や衝撃を緩和する。これにより、滑らかで安全な走行環境を提供することが可能である。
- 止水性
- ・シールゴムがガードプレートに加硫接着されており、構造的に水の浸入を防止する一体型止水構造となっている。この接着方式により、ゴムの剥離や脱落が生じにくく、長期にわたり安定した止水性能を維持できる。
- 環境性（騒音）
- ・幅26mmのシールゴムの使用により、車両通過時の振動や騒音を緩和する構造である。
・構造高さ75mmを抑えた設計により、伸縮装置取り替え時の既設コンクリートのはつり量が減少し、施工時の騒音や粉塵の発生も抑制される。
- 施工性
- ・ジョイント幅が狭く、周辺舗装との整合性が取りやすいため、仕上がりの美観にも優れる構造である。
- 経済性（初期コスト）
- お問い合わせください。
- 経済性（LCC）
- お問い合わせください。
