ラバトップジョイント埋設型
2025/08/25 更新-

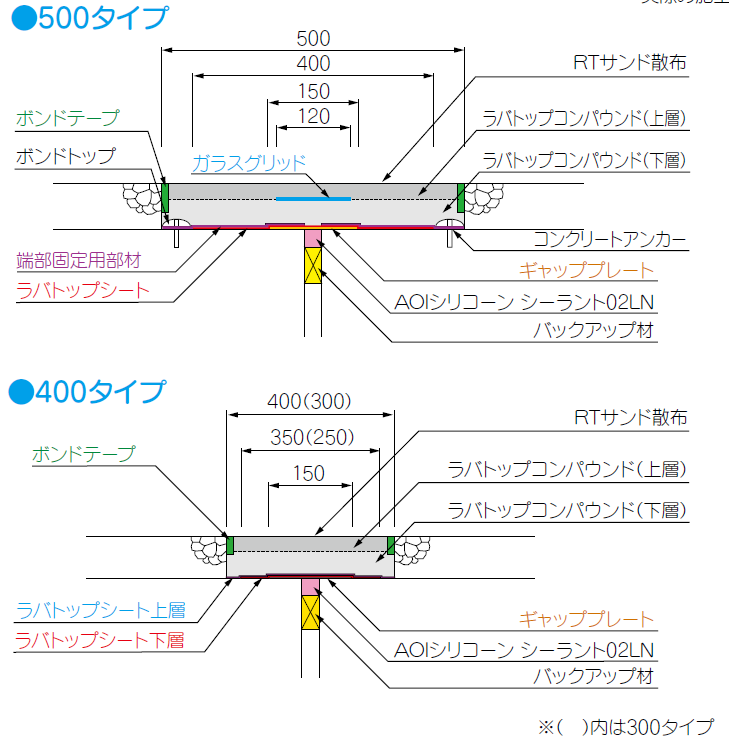

製品断面図
-

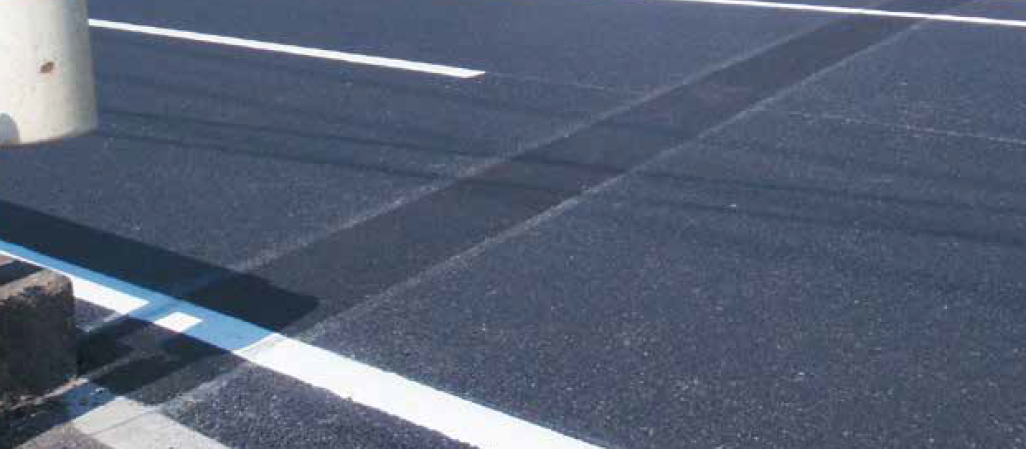

施工後イメージ
提供可能地域
北海道 東北 関東 北陸 中部 近畿 中国 四国 九州 沖縄
| 型番 | 質量 （kg/1.8m） |
伸縮量 常時性能 橋軸方向 （mm） |
伸縮量 常時性能 橋軸直角方向 （mm） |
許容移動量 地震時性能 橋軸方向 （mm） |
許容移動量 地震時性能 橋軸直角方向 （mm） |
標準遊間 中立温度時 （mm） |
最大床版遊間 最低温度時 （mm） |
対応可能斜角 （°） |
建設物価 （品目コード） |
土木コスト （掲載ページ） |
|---|---|---|---|---|---|---|---|---|---|---|
| 埋設型 | - | +15／-15 | - | - | - | 500.0 | 75.0 | 45.0 | P190 |
- 設置区分
- 車道用 歩道用 縦目地
- タイプ
- 荷重支持型 突合せ型 埋設型
- 適用
- コンクリート橋用 鋼橋用 鋼床版用
- 構造性
- ・伸縮部に瀝青シートを設置し、上部に特殊アスファルト合材を敷設する構造。
・遊間部から地覆部までシール材が一体化され、継ぎ目がなく止水性に優れる。
・周囲舗装と段差がなく連続性が確保される。
- 耐久性
- ・一般的な加熱合材舗装と同レベルの耐久性能である。
- 走行性
- ・舗装の連続性を確保できる特殊コンパウンドにより、走行性に優れる。
- 止水性
- ・遊間部から地覆部まで止水材が連続し端部止水性に優れる。
・上部に敷設される特殊コンパウンドは不透水性である。
・既設舗装部との界面には専用止水材を貼り付け、雨水の侵入を防止する。
- 環境性（騒音）
- ・一般的な加熱合材舗装と近しい材料構成であり、段差なく連則するため騒音が生じづらく周囲環境性は非常に高い。
- 施工性
- ・特殊コンパウンドは専用の混合機械により容易に混練りが出来る。
・1トンローラーによる締固めであり、大型の重機が必要ない。
- 維持管理性
- ・敷設コンパウンドはアンカー固定ではないため、一般的な重機により容易に撤去できる。
- 経済性（初期コスト）
- お問い合わせください。
- 経済性（LCC）
- お問い合わせください。
