ダブルフィンガースーパージョイント（DF-SQ型）
2026/02/02 更新-

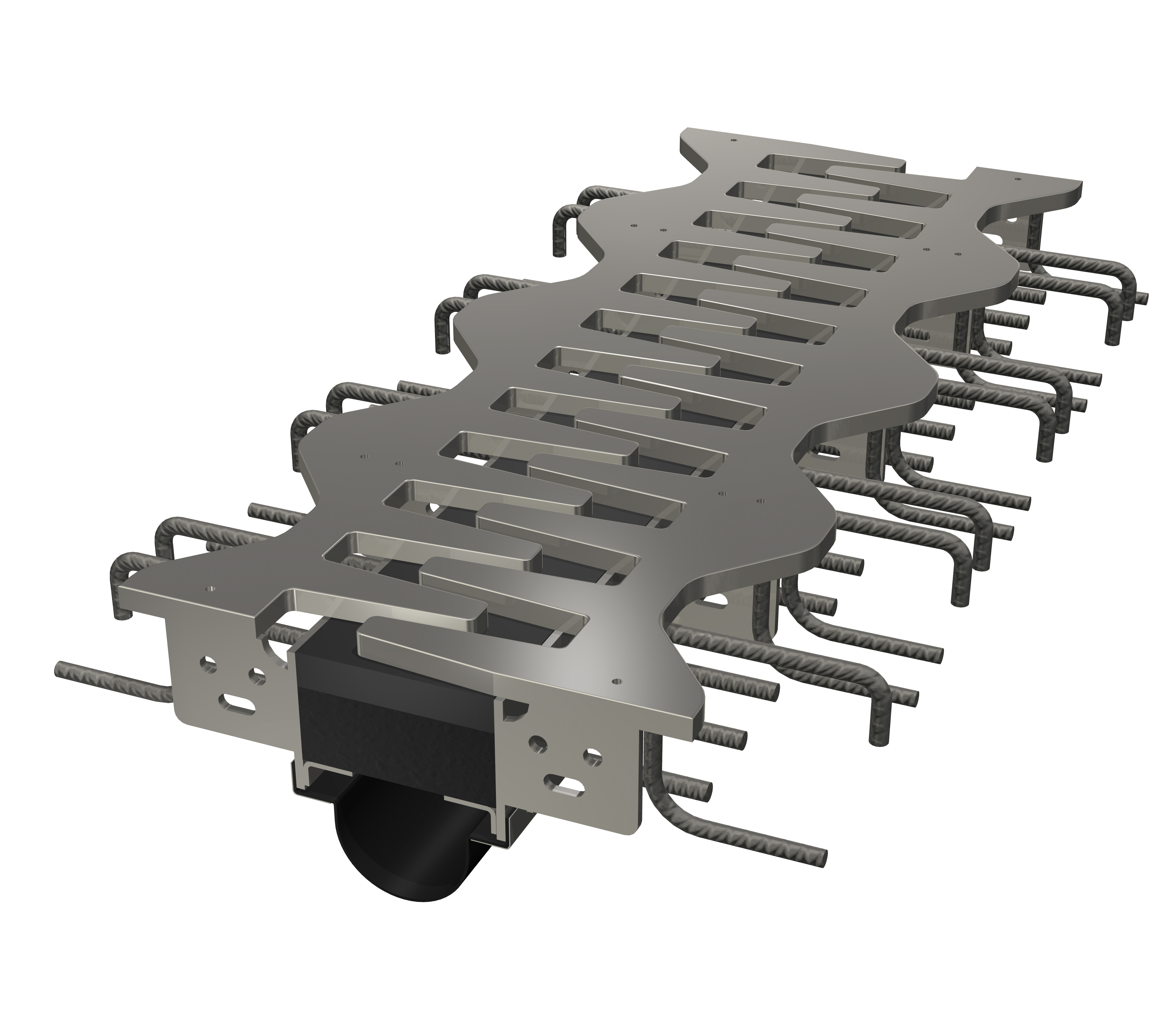

製品単体
-

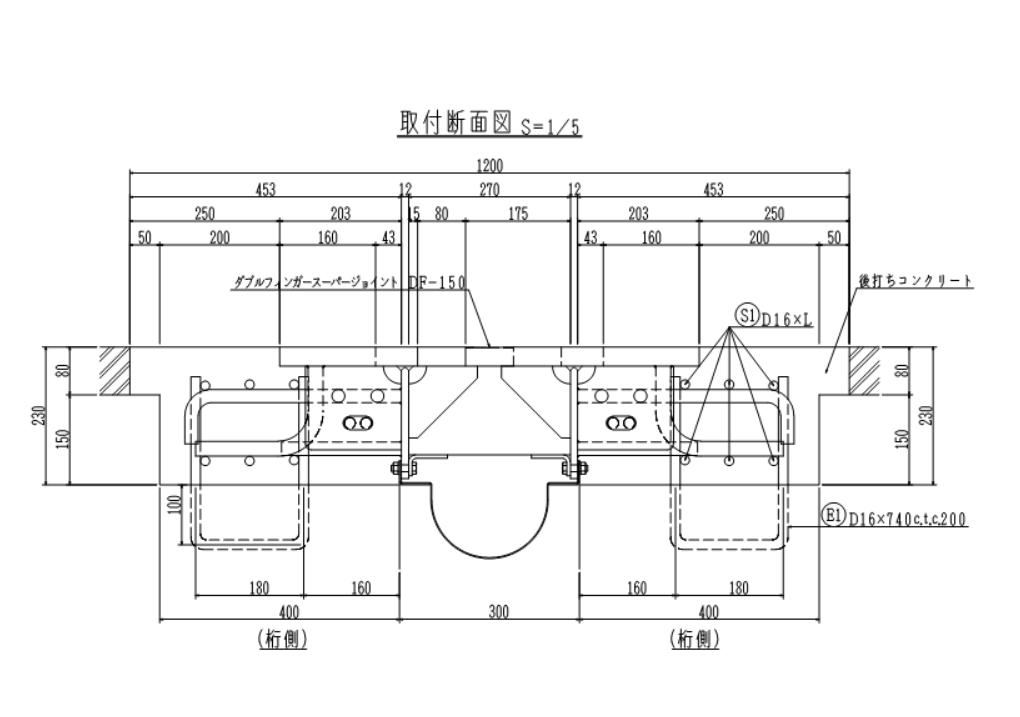

製品断面図
-

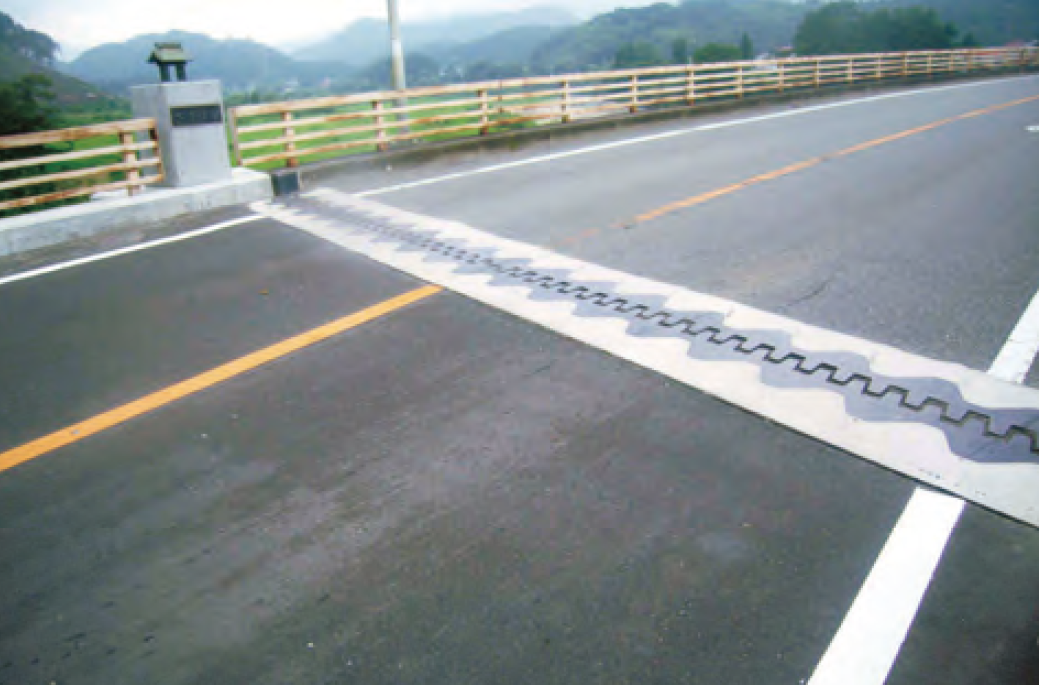

施工後イメージ
提供可能地域
北海道
東北 関東 北陸 中部 近畿 中国 四国 九州 沖縄
| 型番 | 質量 （kg/1.8m） |
伸縮量 常時性能 橋軸方向 （mm） |
伸縮量 常時性能 橋軸直角方向 （mm） |
許容移動量 地震時性能 橋軸方向 （mm） |
許容移動量 地震時性能 橋軸直角方向 （mm） |
標準遊間 中立温度時 （mm） |
最大床版遊間 最低温度時 （mm） |
対応可能斜角 （°） |
建設物価 （品目コード） |
土木コスト （掲載ページ） |
|---|---|---|---|---|---|---|---|---|---|---|
| DF-SQ125（85°） | 409.0 | +62.5／-62.5 | +5.0／-5.0 | +72.5／-72.5 | +10／-10 | 255.7 | 318.2 | 82.5 | ||
| DF-SQ150（85°） | 427.0 | +75／-75 | +5.0／-5.0 | +87.5／-87.5 | +10／-10 | 293.1 | 368.1 | 82.5 | ||
| DF-SQ175（85°） | 463.0 | +87.5／-87.5 | +5.0／-5.0 | +97.5／-97.5 | +10／-10 | 330.4 | 417.9 | 82.5 | ||
| DF-SQ200（85°） | 436.0 | +100／-100 | +5.0／-5.0 | +110／-110 | +10／-10 | 267.8 | 367.8 | 82.5 | ||
| DF-SQ220（85°） | 439.0 | +110／-110 | +5.0／-5.0 | +120／-120 | +10／-10 | 267.7 | 377.7 | 82.5 | ||
| DF-SQ125（80°） | 409.0 | +62.5／-62.5 | +5.0／-5.0 | +72.5／-72.5 | +10／-10 | 253.4 | 315.9 | 77.5 | ||
| DF-SQ150（80°） | 427.0 | +75／-75 | +5.0／-5.0 | +87.5／-87.5 | +10／-10 | 290.4 | 365.4 | 77.5 | ||
| DF-SQ175（80°） | 463.0 | +87.5／-87.5 | +5.0／-5.0 | +97.5／-97.5 | +10／-10 | 327.3 | 414.8 | 77.5 | ||
| DF-SQ200（80°） | 436.0 | +100／-100 | +5.0／-5.0 | +110／-110 | +10／-10 | 264.2 | 364.2 | 77.5 | ||
| DF-SQ220（80°） | 439.0 | +110／-110 | +5.0／-5.0 | +120／-120 | +10／-10 | 263.8 | 373.8 | 77.5 | ||
| DF-SQ125（75°） | 409.0 | +62.5／-62.5 | +5.0／-5.0 | +72.5／-72.5 | +10／-10 | 249.6 | 312.1 | 72.5 | ||
| DF-SQ150（75°） | 427.0 | +75／-75 | +5.0／-5.0 | +87.5／-87.5 | +10／-10 | 285.8 | 360.8 | 72.5 | ||
| DF-SQ175（75°） | 463.0 | +87.5／-87.5 | +5.0／-5.0 | +97.5／-97.5 | +10／-10 | 332.0 | 419.5 | 72.5 | ||
| DF-SQ200（75°） | 436.0 | +100／-100 | +5.0／-5.0 | +110／-110 | +10／-10 | 258.3 | 358.3 | 72.5 | ||
| DF-SQ220（75°） | 439.0 | +110／-110 | +5.0／-5.0 | +120／-120 | +10／-10 | 257.2 | 367.2 | 72.5 | ||
| DF-SQ125（70°） | 409.0 | +62.5／-62.5 | +5.0／-5.0 | +72.5／-72.5 | +10／-10 | 244.3 | 306.8 | 67.5 | ||
| DF-SQ150（70°） | 427.0 | +75／-75 | +5.0／-5.0 | +87.5／-87.5 | +10／-10 | 279.5 | 354.5 | 67.5 | ||
| DF-SQ175（70°） | 463.0 | +87.5／-87.5 | +5.0／-5.0 | +97.5／-97.5 | +10／-10 | 314.8 | 402.3 | 67.5 | ||
| DF-SQ200（70°） | 436.0 | +100／-100 | +5.0／-5.0 | +110／-110 | +10／-10 | 250.0 | 350.0 | 67.5 | ||
| DF-SQ220（70°） | 439.0 | +110／-110 | +5.0／-5.0 | +120／-120 | +10／-10 | 248.2 | 358.2 | 67.5 | ||
| DF-SQ125（65°） | 409.0 | +62.5／-62.5 | +5.0／-5.0 | +72.5／-72.5 | +10／-10 | 237.5 | 300.0 | 62.5 | ||
| DF-SQ150（65°） | 427.0 | +75／-75 | +5.0／-5.0 | +87.5／-87.5 | +10／-10 | 271.5 | 346.5 | 62.5 | ||
| DF-SQ175（65°） | 463.0 | +87.5／-87.5 | +5.0／-5.0 | +97.5／-97.5 | +10／-10 | 305.5 | 393.0 | 62.5 | ||
| DF-SQ200（65°） | 436.0 | +100／-100 | +5.0／-5.0 | +110／-110 | +10／-10 | 239.5 | 339.5 | 62.5 | ||
| DF-SQ220（65°） | 439.0 | +110／-110 | +5.0／-5.0 | +120／-120 | +10／-10 | 236.7 | 346.7 | 62.5 | ||
| DF-SQ125（60°） | 409.0 | +62.5／-62.5 | +5.0／-5.0 | +72.5／-72.5 | +10／-10 | 229.4 | 291.9 | 57.5 | ||
| DF-SQ150（60°） | 427.0 | +75／-75 | +5.0／-5.0 | +87.5／-87.5 | +10／-10 | 261.8 | 336.8 | 57.5 | ||
| DF-SQ175（60°） | 463.0 | +87.5／-87.5 | +5.0／-5.0 | +97.5／-97.5 | +10／-10 | 294.3 | 381.8 | 57.5 | ||
| DF-SQ200（60°） | 436.0 | +100／-100 | +5.0／-5.0 | +110／-110 | +10／-10 | 226.8 | 326.8 | 57.5 | ||
| DF-SQ220（60°） | 439.0 | +110／-110 | +5.0／-5.0 | +120／-120 | +10／-10 | 222.8 | 332.8 | 57.5 |
- 設置区分
- 車道用 歩道用 縦目地
- タイプ
- 荷重支持型 突合せ型 埋設型
- 装備
- 積雪地対応 二次止水 地覆止水
- 適用
- コンクリート橋用 鋼橋用 鋼床版用
- 構造性
- ・表面フェイスプレートは両側歯型のフィンガーウェーブ形状（商標登録済）。
・主要構造材は鋼材（SM400A）を使用し、アンカーバーは強固なスタッド溶接による一体化構造。
・一つ一つの櫛歯下面にリブプレートを配置しフェースプレートのたわみ変形を防ぐ構造。
- 耐久性
- ・背面の後打コンクリート側の曲線歯型形状により後打コンクリートの打設充填の完全施工が実現。
・フェイスプレート裏面の空隙の発生がなく、ジョイント本体と後打コンクリートの一体化により耐久性がさらに向上。
- 走行性
- ・両側歯型構造により輪荷重の移動がスムースで、通過時のショックが軽減され、優れた走行性を得られる。
- 止水性
- ・二次止水材「ダブル止水ユニット」を標準装備。長期止水の継続が可能。
- 環境性（騒音）
- ・両側歯型構造により輪荷重の移動がスムースで、通過時のショックが軽減され、騒音や振動の発生を低減。
- 施工性
- ・専用治工具により、現場温度の補正設定が可能。
・専用治工具により、据付高さ設定が容易。
・1800mmが標準製品で取り扱いが容易。
- 維持管理性
- ・耐久性に優れ、維持管理費の低減が可能。
・本体下面、二次止水材「ダブル止水ユニット」により長期止水性が良好。
・本体損傷となると後打ちコンクリートからの全取替となる。
- 推定耐用年数（参考値）
- 30年を推定（参考値）
大阪工業大学実験センターにおいて荷重200kNによる200万回の疲労試験（2002年実施）をクリア 。一方向一車線当たり日大型車通行量4,500台での耐用年数40年以上の性能を確認している。但し、実際の使用環境によって耐用年数は異なることがある。
- 経済性（初期コスト）
- お問い合わせください。
- 経済性（LCC）
- お問い合わせください。
