KMAジョイント
2025/10/24 更新-

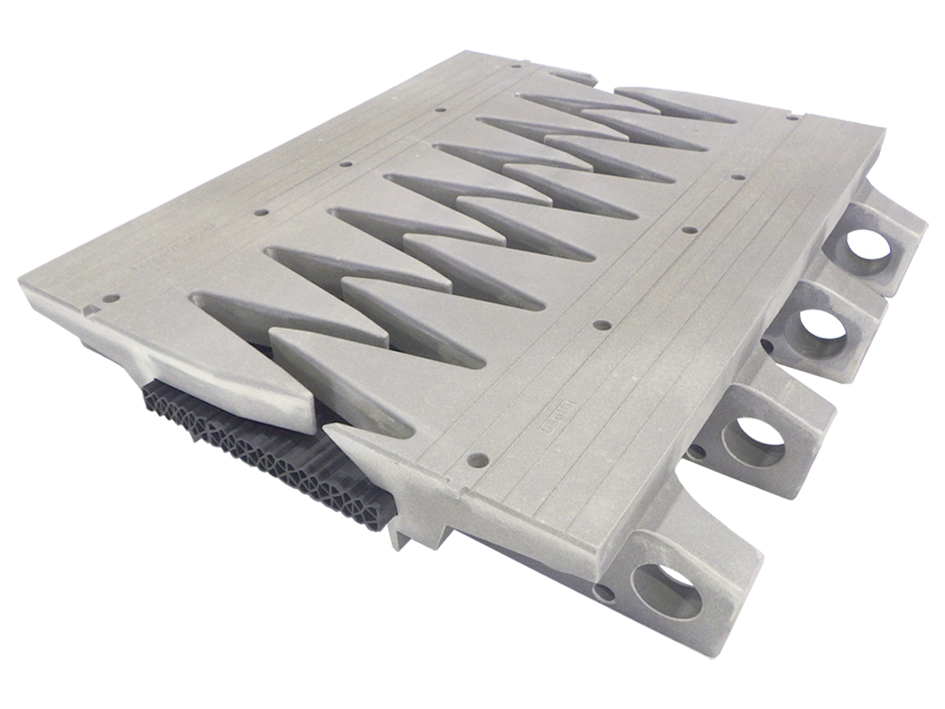

製品単体
-

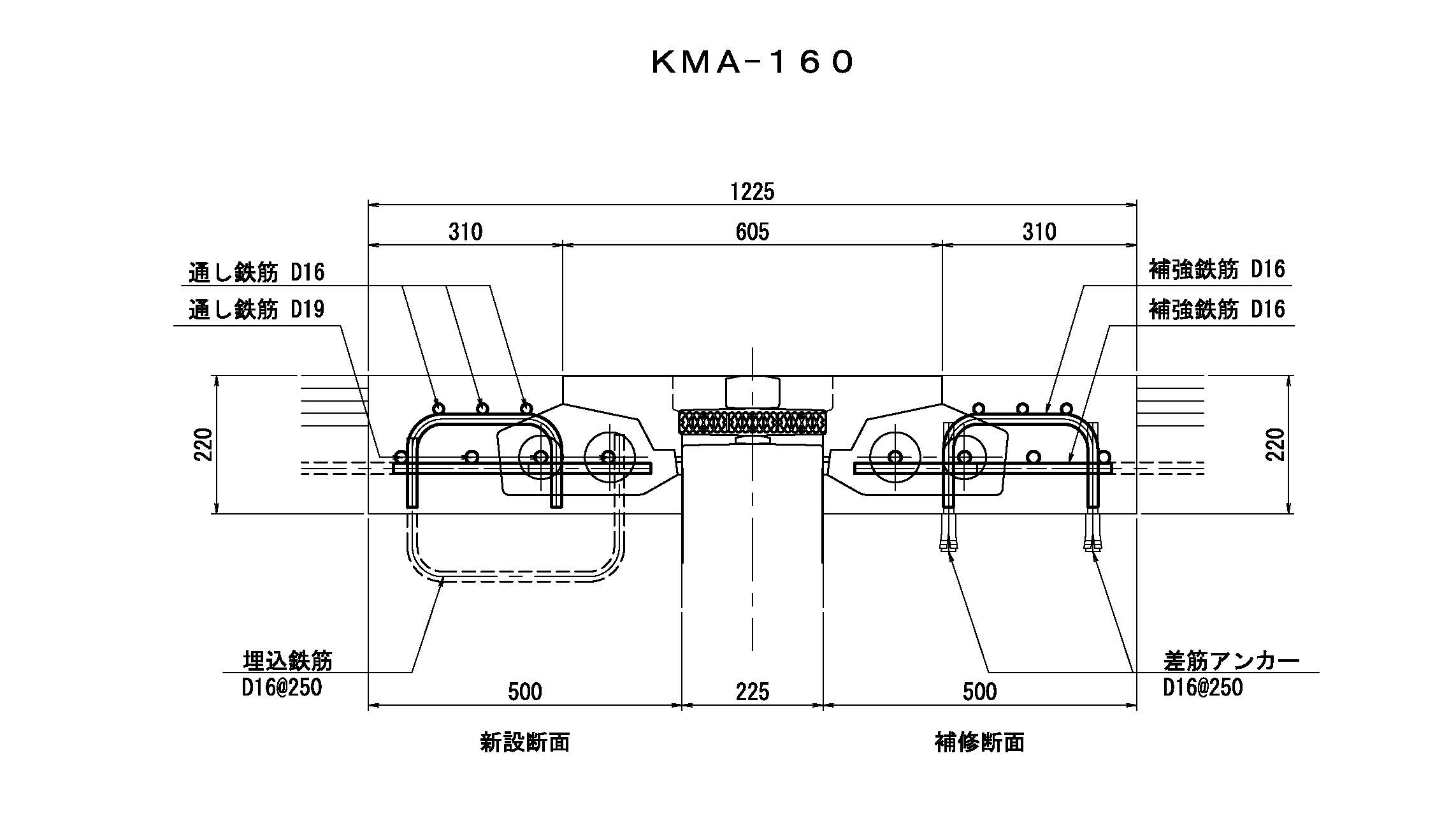

製品断面図
-
施工後イメージ
NETIS登録番号：KT-040022-VE（旧登録）
概要
「KMAジョイント」は耐食性に優れるアルミ合金鋳物製の本体と止水ゴム構成され、本体部と一体成型された孔あきジベルによるコンクリート定着方式の伸縮装置。アルミ合金製なので重量が軽く卓越した耐候性を有し、一体鋳造のため溶接による接合部がなく疲労耐久性に優れている。常時圧縮されたハニカム状の止水ゴムにより水密性が高く、三角歯型形状により輪荷重の移動がスムーズで車両通行時のショックを抑え走行音を軽減する。施工延長にあわせた工場組み立てを行い一括架設が可能。本体金物は定尺が１ｍの単体構造のため事故や震災時の損傷にも迅速な復旧へ貢献する。
■ 留意事項
縦目地・斜角対応については移動量の確認が必要。
| 型番 | 質量 （kg/1.8m） |
伸縮量 常時性能 橋軸方向 （mm） |
伸縮量 常時性能 橋軸直角方向 （mm） |
許容移動量 地震時性能 橋軸方向 （mm） |
許容移動量 地震時性能 橋軸直角方向 （mm） |
標準遊間 中立温度時 （mm） |
最大床版遊間 最低温度時 （mm） |
対応可能斜角 （°） |
建設物価 （品目コード） |
土木コスト （掲載ページ） |
|---|---|---|---|---|---|---|---|---|---|---|
| KMA-60 | 57.6 | +30／-30 | +23.5／-23.5 | +30／-30 | +23.5／-23.5 | 75.0 | 105.0 | 0.0 | 1203016592 | P180 |
| KMA-80 | 73.3 | +40／-40 | +24／-24 | +40／-40 | +24／-24 | 100.0 | 140.0 | 0.0 | 1203016594 | P180 |
| KMA-110 | 98.8 | +55／-55 | +24／-24 | +55／-55 | +24／-24 | 150.0 | 205.0 | 0.0 | 1203016596 | P180 |
| KMA-160 | 169.7 | +80／-80 | +24／-24 | +80／-80 | +24／-24 | 225.0 | 305.0 | 0.0 | 1203016598 | P180 |
| KMA-230 | 245.3 | +115／-115 | +24／-24 | +115／-115 | +24／-24 | 300.0 | 415.0 | 0.0 | 1203016600 | |
| KMA-320 | 360.4 | +160／-160 | +17.5／-17.5 | +160／-160 | +17.5／-17.5 | 400.0 | 560.0 | 0.0 | 1203016652 | |
| KMAⅢ-60 | 88.2 | +30／-30 | +23.5／-23.5 | +30／-30 | +23.5／-23.5 | 75.0 | 105.0 | 0.0 | ||
| KMAⅢ-80 | 107.8 | +40／-40 | +24／-24 | +40／-40 | +24／-24 | 100.0 | 140.0 | 0.0 | ||
| KMAⅢ-110 | 146.3 | +55／-55 | +24／-24 | +55／-55 | +24／-24 | 150.0 | 205.0 | 0.0 | ||
| KMAⅢ-160 | 230.2 | +80／-80 | +24／-24 | +80／-80 | +24／-24 | 225.0 | 305.0 | 0.0 | ||
| KMAⅢ-230 | 317.9 | +115／-115 | +24／-24 | +115／-115 | +24／-24 | 300.0 | 415.0 | 0.0 | ||
| KMAⅢ-320 | 430.4 | +160／-160 | +17.5／-17.5 | +160／-160 | +17.5／-17.5 | 400.0 | 560.0 | 0.0 |
- 設置区分
- 車道用 歩道用 縦目地
- タイプ
- 荷重支持型 突合せ型 埋設型
- 装備
- 積雪地対応 二次止水 地覆止水
- 適用
- コンクリート橋用 鋼橋用 鋼床版用
- 構造性
- ・耐食性に優れるアルミ合金鋳物製の本体と止水ゴムで構成され、本体部と一体成型された孔あきジベルによるコンクリート定着方式の伸縮装置。
・本体部と定着部が一体鋳造されており溶接による接合部がなく疲労耐久性に優れる。
・三角歯型形状で止水ゴムの常時圧縮設置により高い水密性を実現している。
- 耐久性
- ・耐食性に優れるアルミ合金鋳物を採用。卓越した対候性を有し海沿い、凍結防止剤、融雪剤を使用する降雪寒冷地にも適している。
・本体は溶接による接合部がなく疲労耐久性に優れ、止水ゴムはハニカム状の耐候性・耐アルカリ性・耐オゾン性に優れたエチレンプロピレンゴム製で耐久性が高い。
・設計荷重20t相当で1000万回の載荷試験により耐久性を確認済み。設計荷重×600万回＝50年相当
- 走行性
- ・三角歯形形状のため輪荷重の移動がスムーズで車両通行時のショックを抑え走行性に優れる。
- 止水性
- ・本体と耐候性に優れたエチレンプロピレン製の止水ゴムを止水テープにより密着させハニカム状の止水ゴムを全幅継ぎ目なし常時圧縮設置することで高い水密性を有している。
・オプションのアップスタンド（端部止水構造）により地覆部からの漏水も防止する。
・おおよそ50年相当の止水性能を有する。
- 環境性（騒音）
- ・単純構造で騒音・振動発生の要因となる部材がない。
・三角歯形形状のため輪荷重の移動がスムーズで車両通行時のショックを抑え走行音を軽減、ハニカム状の止水ゴムは走行音を緩和し桁下への音の透過を軽減する。
- 施工性
- ・工場組み立てによる一括搬入・一括架設により現場施工の工数を短縮。
・アルミ合金製で重量が軽いため架設用クレーンの小型化が可能。
- 維持管理性
- ・構成部材が単純なこと、各部材の耐久性が高いことから基本的にメンテナンスは不要。
・本体金物は定尺1mの単体構造のため部分的な取替えが可能。
・止水ゴムに損傷が生じた場合は若番もしくは老番側の伸縮装置を仮撤去することで止水ゴムの取替が可能。
- 推定耐用年数（参考値）
- 50年（参考値）
社内試験実施済
- 経済性（初期コスト）
- お問い合わせください。
- 経済性（LCC）
- お問い合わせください。
