シーペックジョイント（SP型）
2026/02/05 更新-

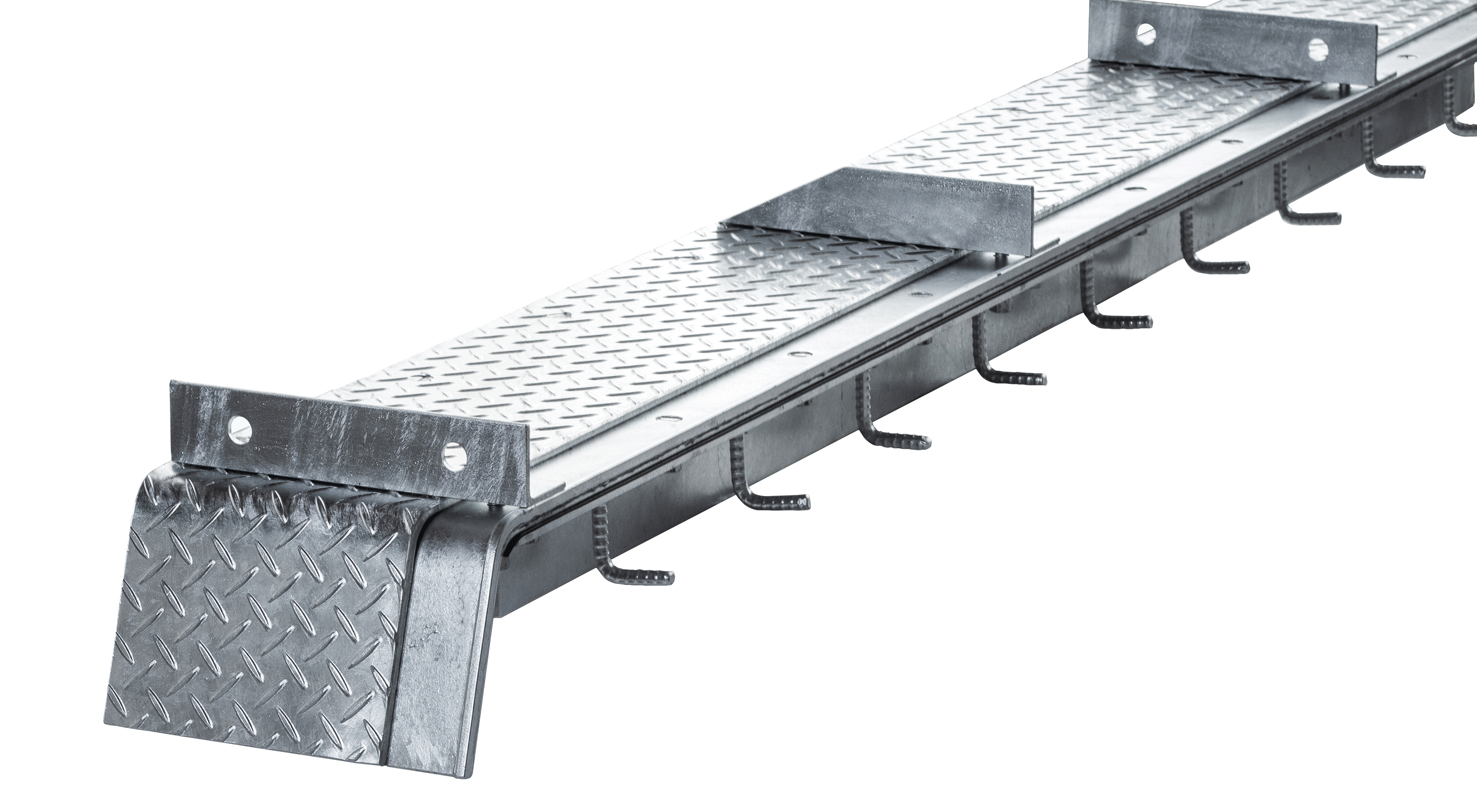

製品単体
-

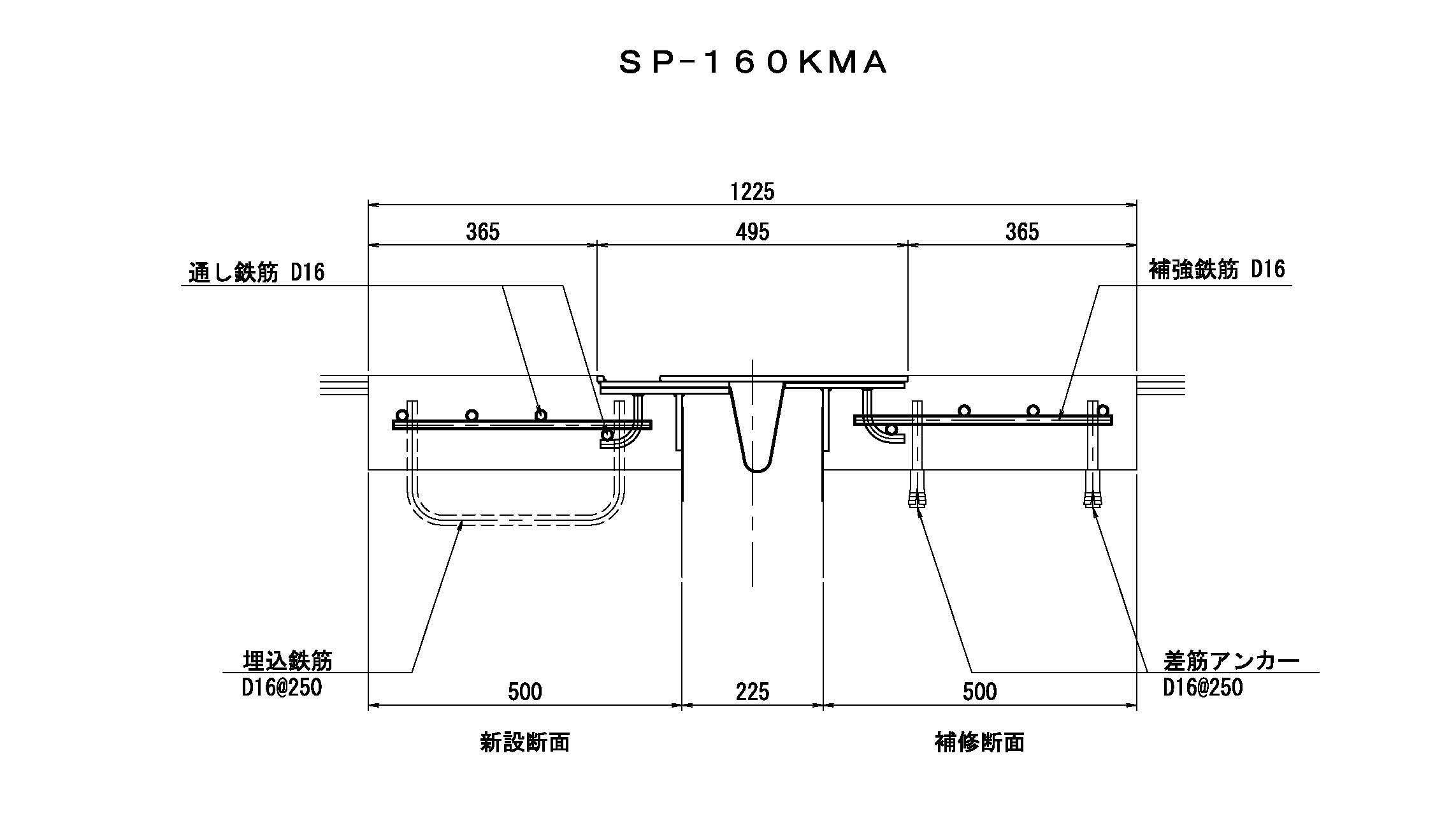

製品断面図
-

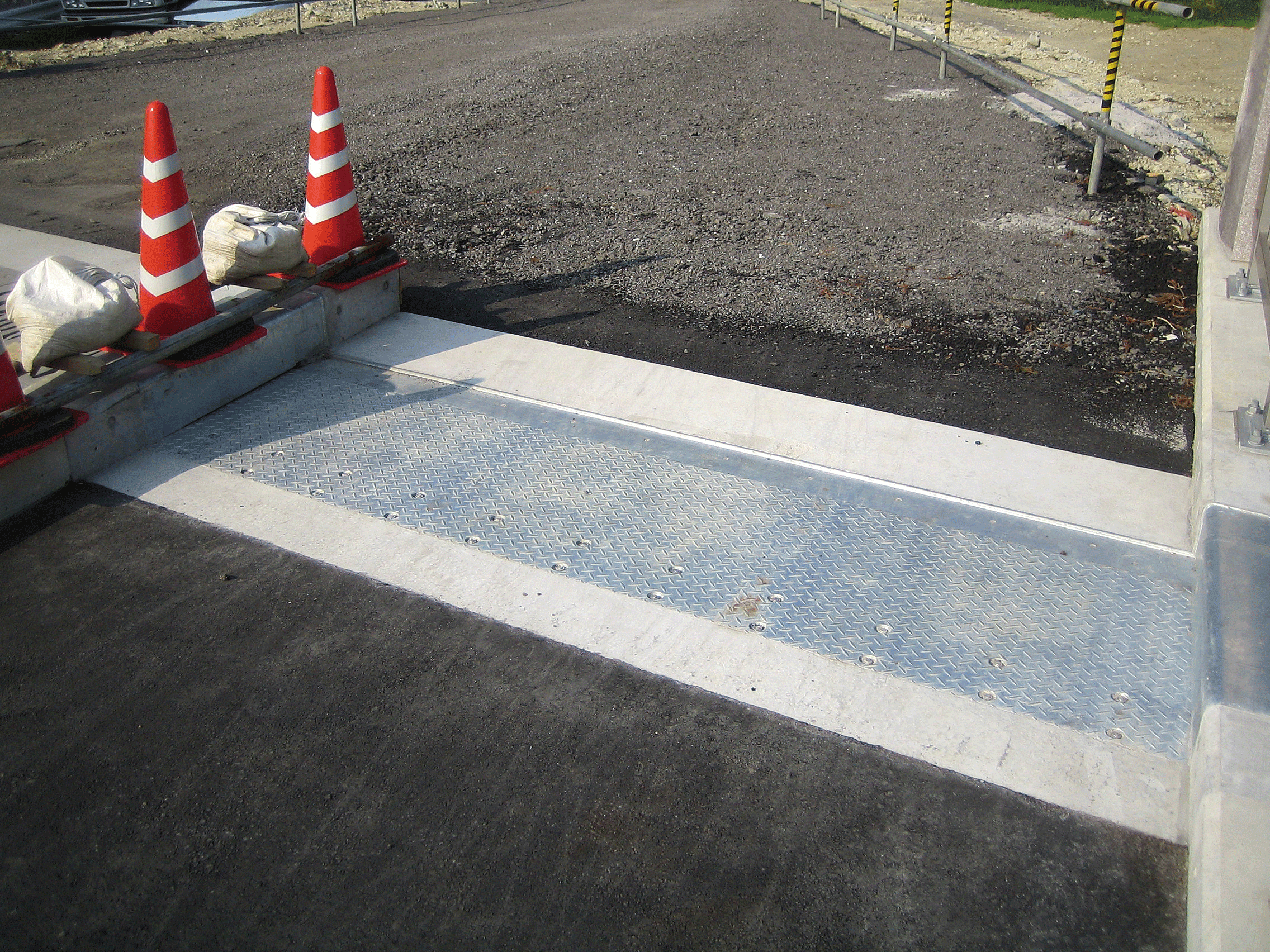

施工後イメージ
提供可能地域
北海道 東北 関東 北陸 中部 近畿 中国 四国 九州 沖縄
| 型番 | 質量 （kg/1.8m） |
伸縮量 常時性能 橋軸方向 （mm） |
伸縮量 常時性能 橋軸直角方向 （mm） |
許容移動量 地震時性能 橋軸方向 （mm） |
許容移動量 地震時性能 橋軸直角方向 （mm） |
標準遊間 中立温度時 （mm） |
最大床版遊間 最低温度時 （mm） |
対応可能斜角 （°） |
建設物価 （品目コード） |
土木コスト （掲載ページ） |
|---|---|---|---|---|---|---|---|---|---|---|
| SP-60KMA | 81.4 | +30／-30 | +50／-50 | +30／-30 | +50／-50 | 75.0 | 105.0 | 0.0 | 1203016620 | P180 |
| SP-80KMA | 91.6 | +40／-40 | +50／-50 | +40／-40 | +50／-50 | 100.0 | 140.0 | 0.0 | 1203016622 | P180 |
| SP-110KMA | 106.2 | +55／-55 | +50／-50 | +55／-55 | +50／-50 | 150.0 | 205.0 | 0.0 | 1203016624 | P180 |
| SP-160KMA | 151.9 | +80／-80 | +50／-50 | +80／-80 | +50／-50 | 225.0 | 305.0 | 0.0 | 1203016626 | P180 |
| SP-230KMA | 188.8 | +115／-115 | +50／-50 | +115／-115 | +50／-50 | 300.0 | 415.0 | 0.0 | 1203016628 | |
| SP-320KMA | 223.7 | +160／-160 | +50／-50 | +160／-160 | +50／-50 | 400.0 | 560.0 | 0.0 | 1203016629 |
- 設置区分
- 車道用 歩道用 縦目地
- タイプ
- 荷重支持型 突合せ型 埋設型
- 装備
- 積雪地対応 二次止水 地覆止水
- 適用
- コンクリート橋用 鋼橋用 鋼床版用
- 構造性
- ・本体は凹凸のある縞鋼板の上板と平板の下板をスライドさせる構造で金属部全体が溶融亜鉛メッキの防食仕様。
- 耐久性
- ・本体はSS400相当の鋼製で金属部分全体に溶融亜鉛メッキを施しているため耐久性に優れる。
・止水ゴムは耐候性・耐アルカリ性・耐オゾン性に優れたエチレンプロピレンゴム製で耐久性が高い。
- 走行性
- ・スライド式（渡り板式）で躓き難く歩行性は良好。
・上板表面の凹凸加工により滑り止め効果を発揮。
- 止水性
- ・止水ゴムは耐候性・耐アルカリ性・耐オゾン性に優れたエチレンプロピレン製の耐久性が高い樋を採用。
・ゴム樋にホースを設ければ水が侵入した際も速やかに排水が可能。
- 環境性（騒音）
- ・スライド式（渡り板式）で歩行性に優れ騒音は小さい。
- 施工性
- ・工場組み立てによる一括搬入・一括架設により現場施工の工数を短縮。
- 維持管理性
- ・本体のナットを外すことで上板の取替が可能。
- 推定耐用年数（参考値）
- 30年（参考値）
設置後30年以上経過した製品が、現在においても問題なく供用されている
- 経済性（初期コスト）
- お問い合わせください。
- 経済性（LCC）
- お問い合わせください。
