メタルジョイント（LC-Aシリーズ）
2026/02/02 更新-

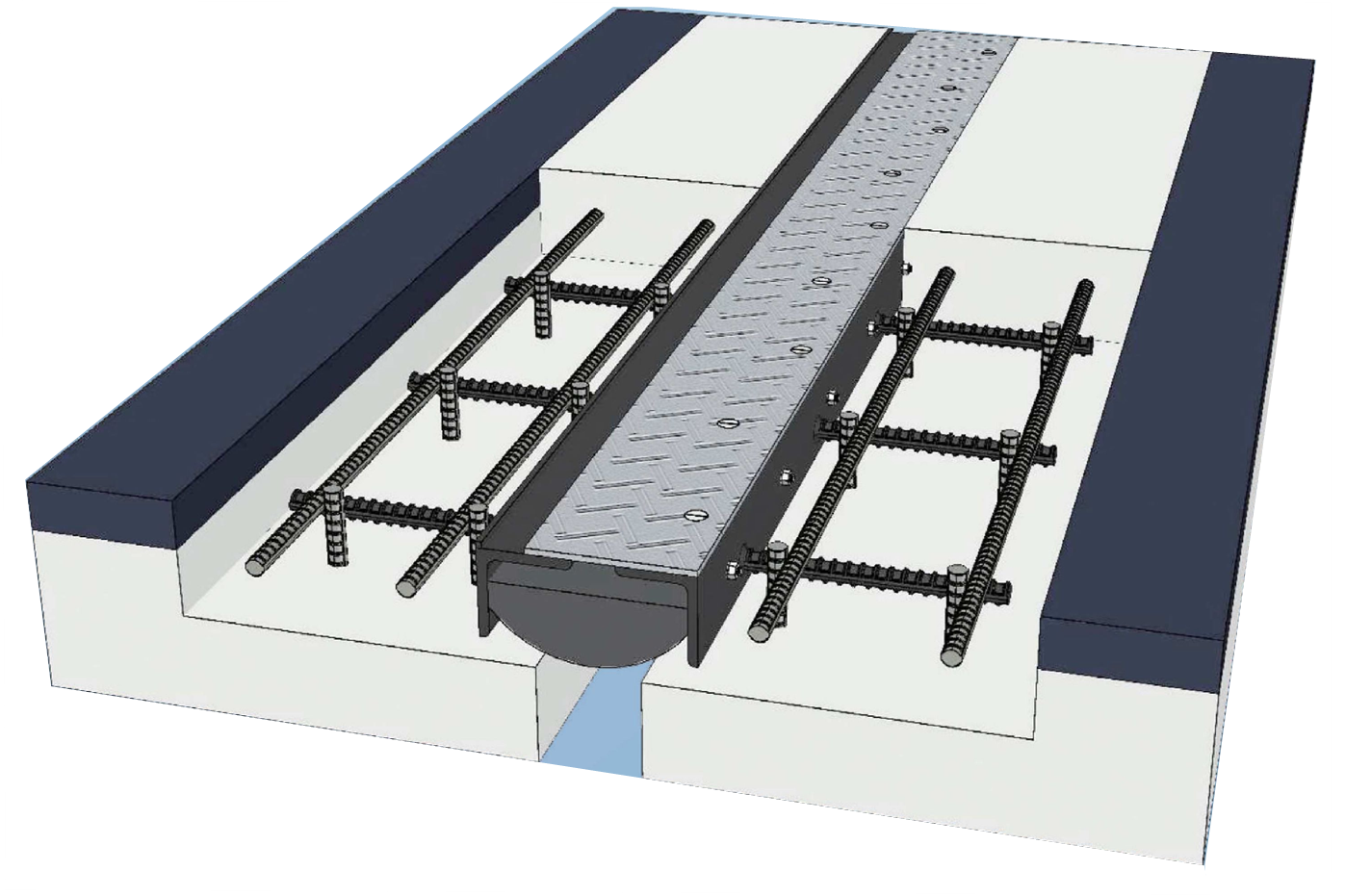

製品単体
-

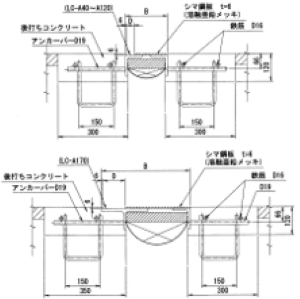

製品断面図
-

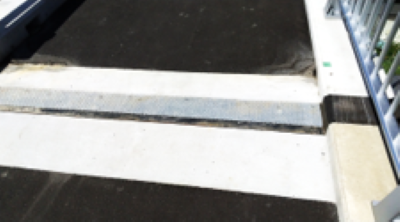

施工後イメージ
公的評価番号等
・ネクスコ試験法４３８合格
・特許取得
・特許取得
提供可能地域
北海道 東北 関東 北陸 中部 近畿 中国 四国 九州 沖縄
| 型番 | 質量 （kg/1.8m） |
伸縮量 常時性能 橋軸方向 （mm） |
伸縮量 常時性能 橋軸直角方向 （mm） |
許容移動量 地震時性能 橋軸方向 （mm） |
許容移動量 地震時性能 橋軸直角方向 （mm） |
標準遊間 中立温度時 （mm） |
最大床版遊間 最低温度時 （mm） |
対応可能斜角 （°） |
建設物価 （品目コード） |
土木コスト （掲載ページ） |
|---|---|---|---|---|---|---|---|---|---|---|
| LC-A40 | 77.0 | +20／-20 | - | +30／-130 | - | 162.0 | 182.0 | 1203017746 | P181 | |
| LC-A60 | 85.0 | +30／-30 | - | +40／-151 | - | 186.0 | 216.0 | 1203017748 | P181 | |
| LC-A90 | 99.0 | +45／-45 | - | +55／-206 | - | 236.0 | 281.0 | 1203017750 | P181 | |
| LC-A120 | 109.0 | +60／-60 | - | +70／-255 | - | 292.0 | 352.0 | 1203017752 | P181 | |
| LC-A170 | 129.0 | +85／-85 | - | +95／-280 | - | 267.0 | 352.0 | 1203017754 | P181 | |
| LC-A200 | 201.0 | +100／-100 | - | +110／-180 | - | 307.0 | 407.0 |
- 準拠している仕様
- NEXCO 首都高速道路 阪神高速道路 福岡北九州高速道路 名古屋高速道路 東北地方整備局 北海道開発局 石川県
- 設置区分
- 車道用 歩道用 縦目地
- タイプ
- 荷重支持型 突合せ型 埋設型
- 装備
- 積雪地対応 二次止水 地覆止水
- 適用
- コンクリート橋用 鋼橋用 鋼床版用
- 構造性
- ・鋼材を用いたスライド構造、頑強で止水材の伸縮追従性もよく、フェイス下に止水材を配置したシンプルな構造。
・製品高さも比較的低く抑えられている。
・表面段差は6mm以下。
・二次止水樋取り付け可能。
- 耐久性
- ・止水材のみ３０年相当の疲労耐久性試験を行っている。
- 走行性
- ・表面の大部分が縞鋼板を用いたことですべり止め効果が得られている。
・段差は６ｍｍ以下で歩行者や車いすなどの通行を妨げにくい。
- 止水性
- ・本体中間部は止水性を担保しているが、製品つなぎ目に関しては当社独自の特許技術でここも止水性を担保している。
- 環境性（騒音）
- ・騒音の発生源がなく、止水材下にゴム材および吸音スポンジ材を用いることで、表面通過音を路下に抜けないよう遮蔽および吸音の防音対策の工夫がある。
- 施工性
- ・市場単価を適用出来るため施工性は一般的で特殊な作業を必要としない。
- 維持管理性
- ・点検性が良く、近接目視や通過音などの音で損傷がわかる。
・漏水状態は目視で確認できるので維持管理性は比較的よい。
- 推定耐用年数（参考値）
- 30年（参考値）
第三者機関で疲労試験および止水材の疲労耐久試験実施済
- 経済性（初期コスト）
- お問い合わせください。
- 経済性（LCC）
- お問い合わせください。
