橋梁用 天板プレート一体型ステンレス排水装置（TS-PL_PIPE）
2026/07/06 更新-

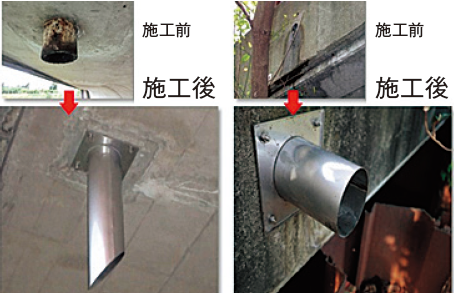

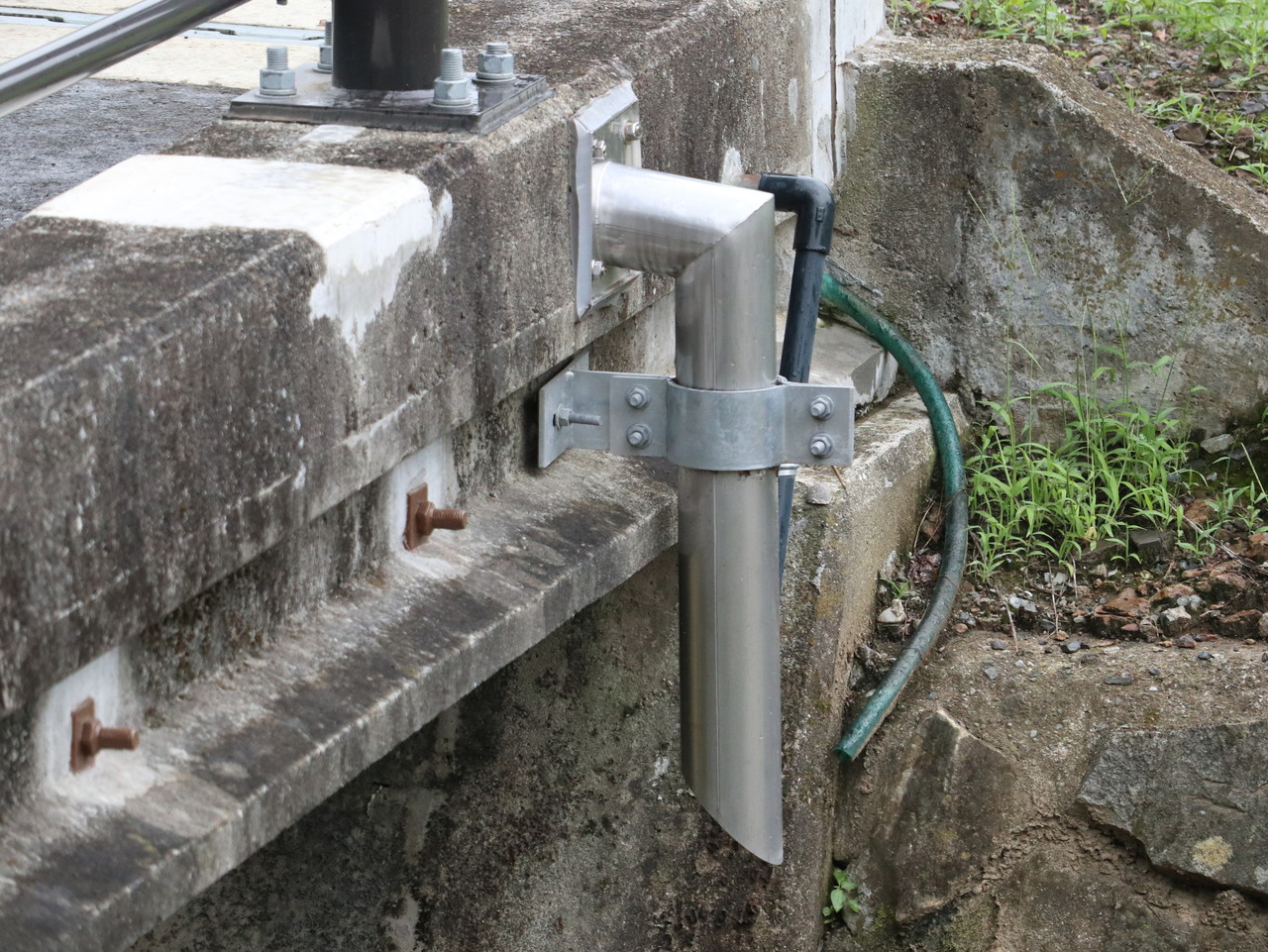

設置写真
-
施工写真
NETIS登録番号：CB-190003-A
概要
橋梁排水工に使用するプレート一体のステンレス製排水装置である。薄型軽量による施工性、安全性の向上、既設管全体を覆うプレートにより施工性、止水性、景観の向上が図れる。
従来技術
鋼製排水管(めっきを施したSGP)+溢水防止パッキン
新規性
・天板プレートと排水管を一体とした。
・プレート端部を全周曲げ加工、管部は板材からの製作やスパイラル仕様とすること等で大幅な薄型軽量化とした。
・ステンレス材を使用することで薄型軽量ながら優れた耐候性。
・プレート端部を全周曲げ加工、管部は板材からの製作やスパイラル仕様とすること等で大幅な薄型軽量化とした。
・ステンレス材を使用することで薄型軽量ながら優れた耐候性。
期待される効果
・プレート一体の排水管で既設管を覆うことにより張出、床版下面を伝う漏水の止水効果および景観の向上。
・軽量による施工性の向上、材料費削減による低コスト化。プレート部での取付により支持金具の削減。
・豊富なバリエーションで幅広い現場に適用可能。
・軽量による施工性の向上、材料費削減による低コスト化。プレート部での取付により支持金具の削減。
・豊富なバリエーションで幅広い現場に適用可能。
適用条件
① 自然条件
・強風・豪雨時には施工不可。
② 現場条件
・アンカー設置用削孔と排水装置設置に必要な機材、作業員が入れるスペースとして排水装置に沿って0.5m幅必要
・製品が軽量である為、クレーンでの搬入、施工を必要としない
③ 技術提供可能地域
・全国
④ 関係法令等
・特になし
・強風・豪雨時には施工不可。
② 現場条件
・アンカー設置用削孔と排水装置設置に必要な機材、作業員が入れるスペースとして排水装置に沿って0.5m幅必要
・製品が軽量である為、クレーンでの搬入、施工を必要としない
③ 技術提供可能地域
・全国
④ 関係法令等
・特になし
活用効果
- 経済性
- 向上
- 品質
- 向上
- 施工性
- 向上
- 工程
- 25％短縮
- 安全性
- 向上
- 周辺環境
- 同程度
施工事例・施工実績

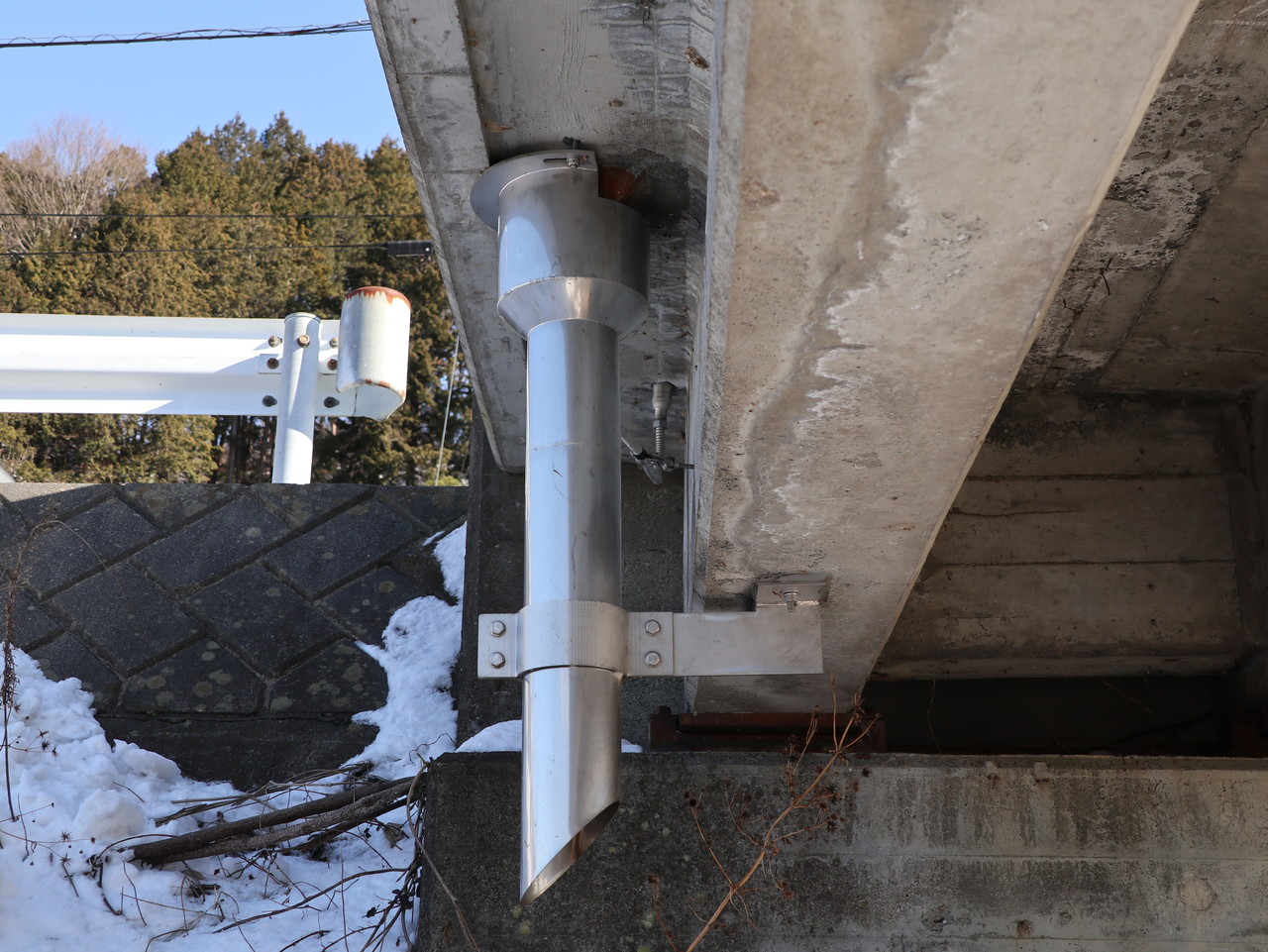

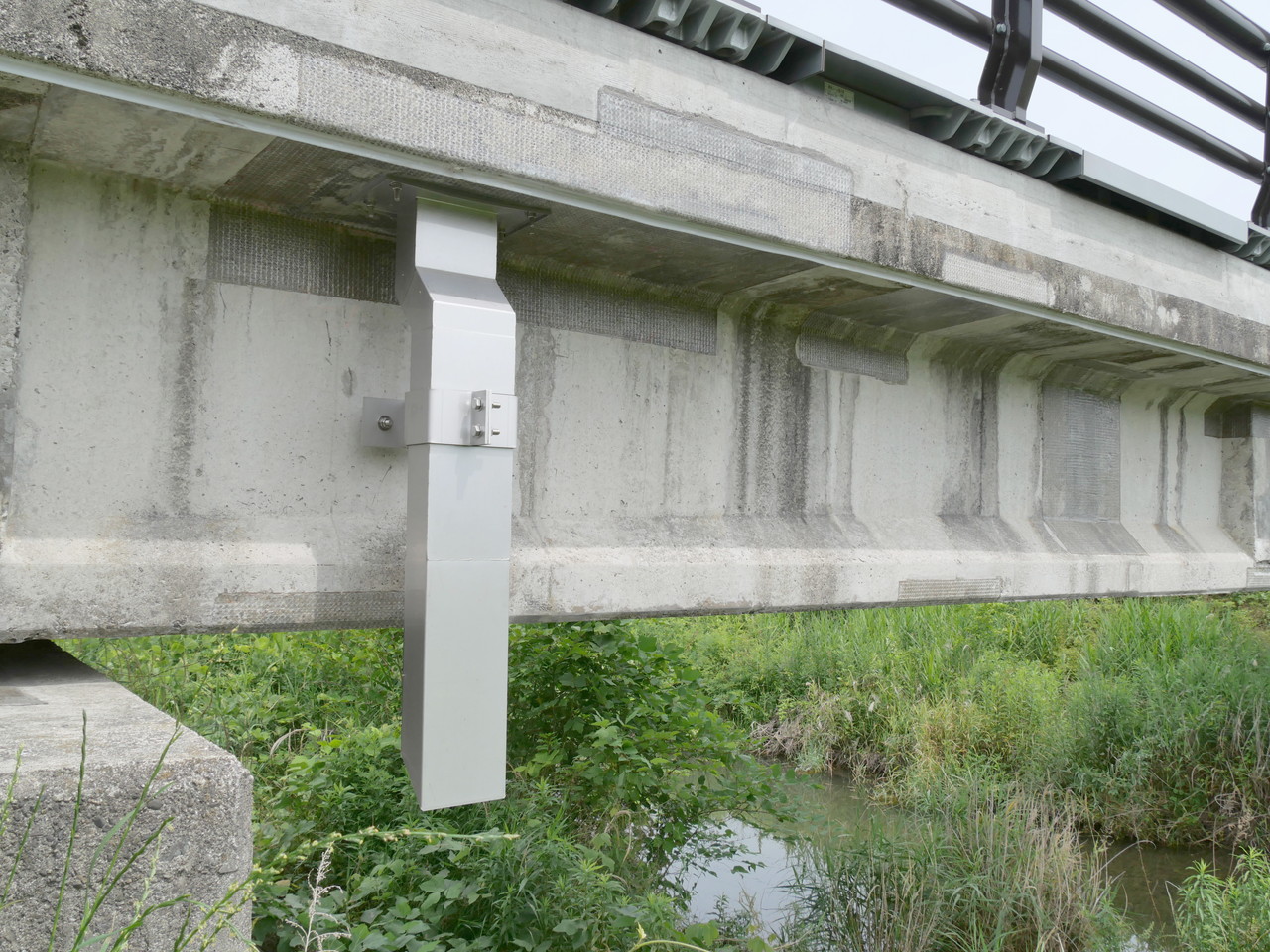

角管仕様例（スラブホロー桁下）
天板部異形 レジューサー管仕様例

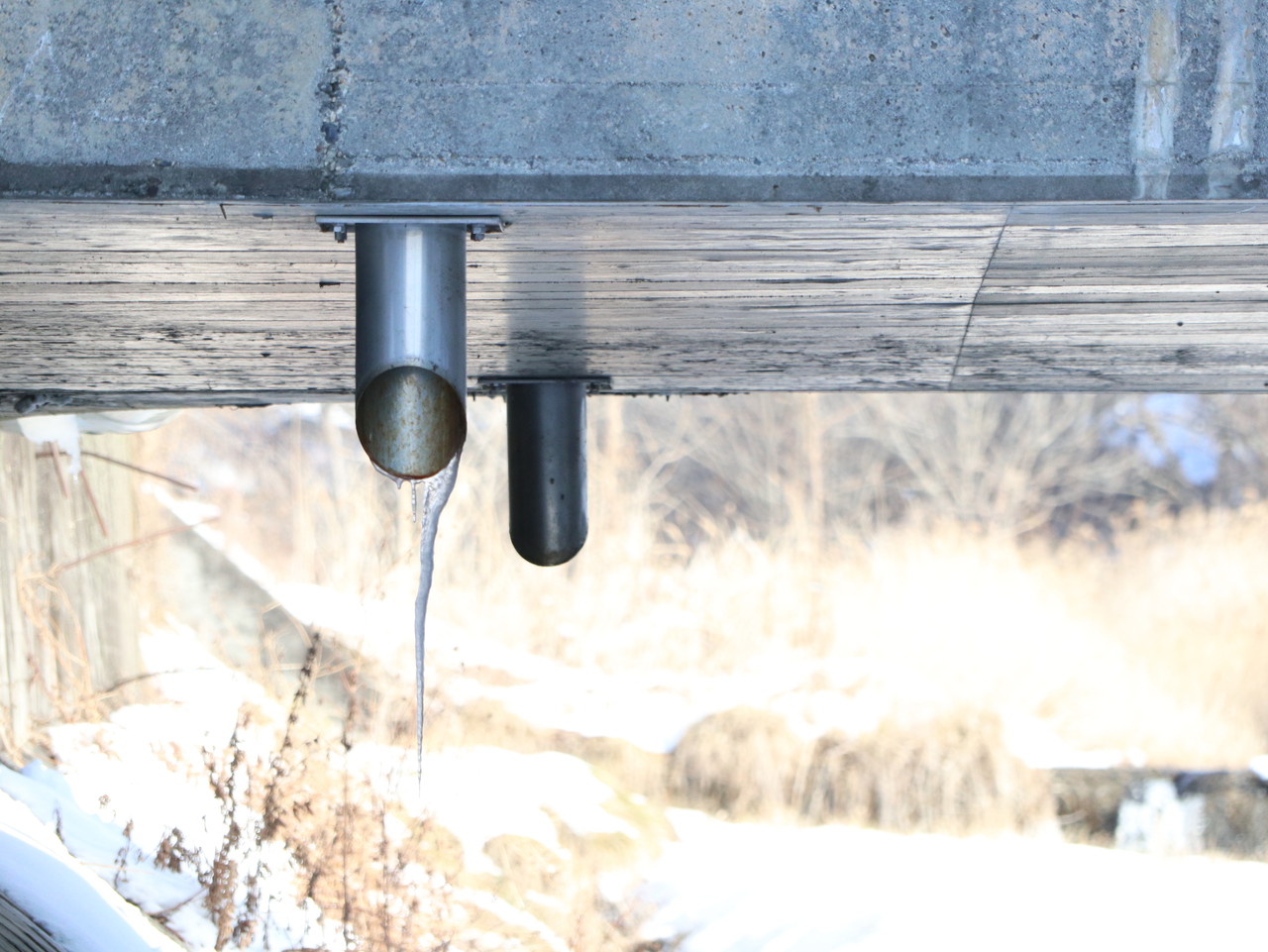

丸管仕様例（桁下）

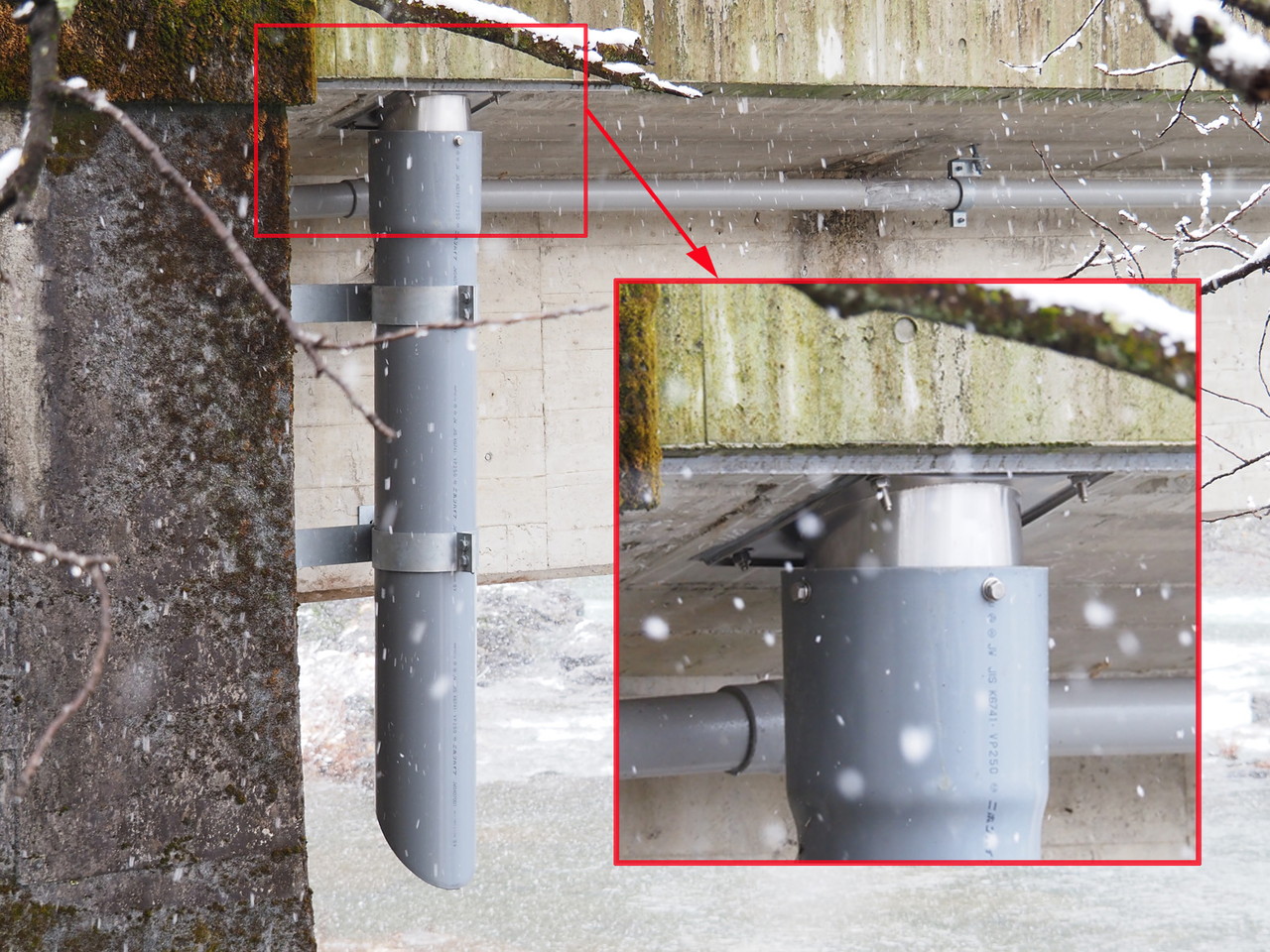

他管種（塩ビ管）接続例
横向き仕様例（地覆）

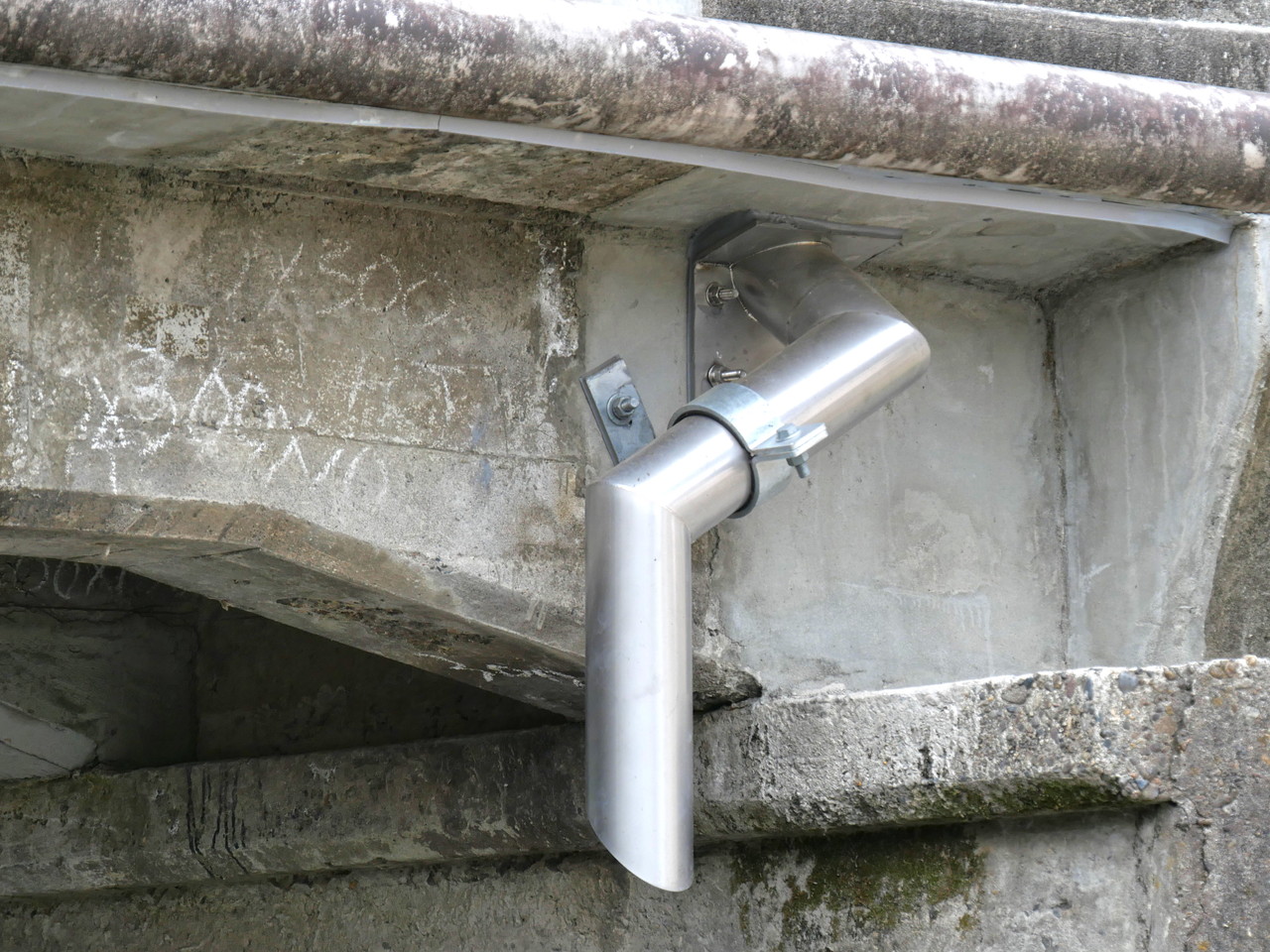

天板部異形（L型形状）、曲管仕様例

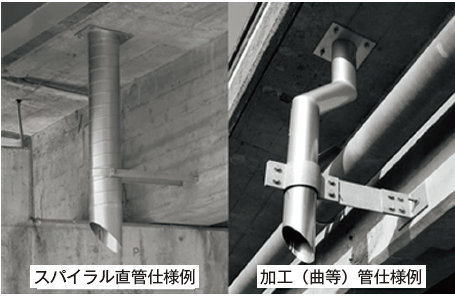

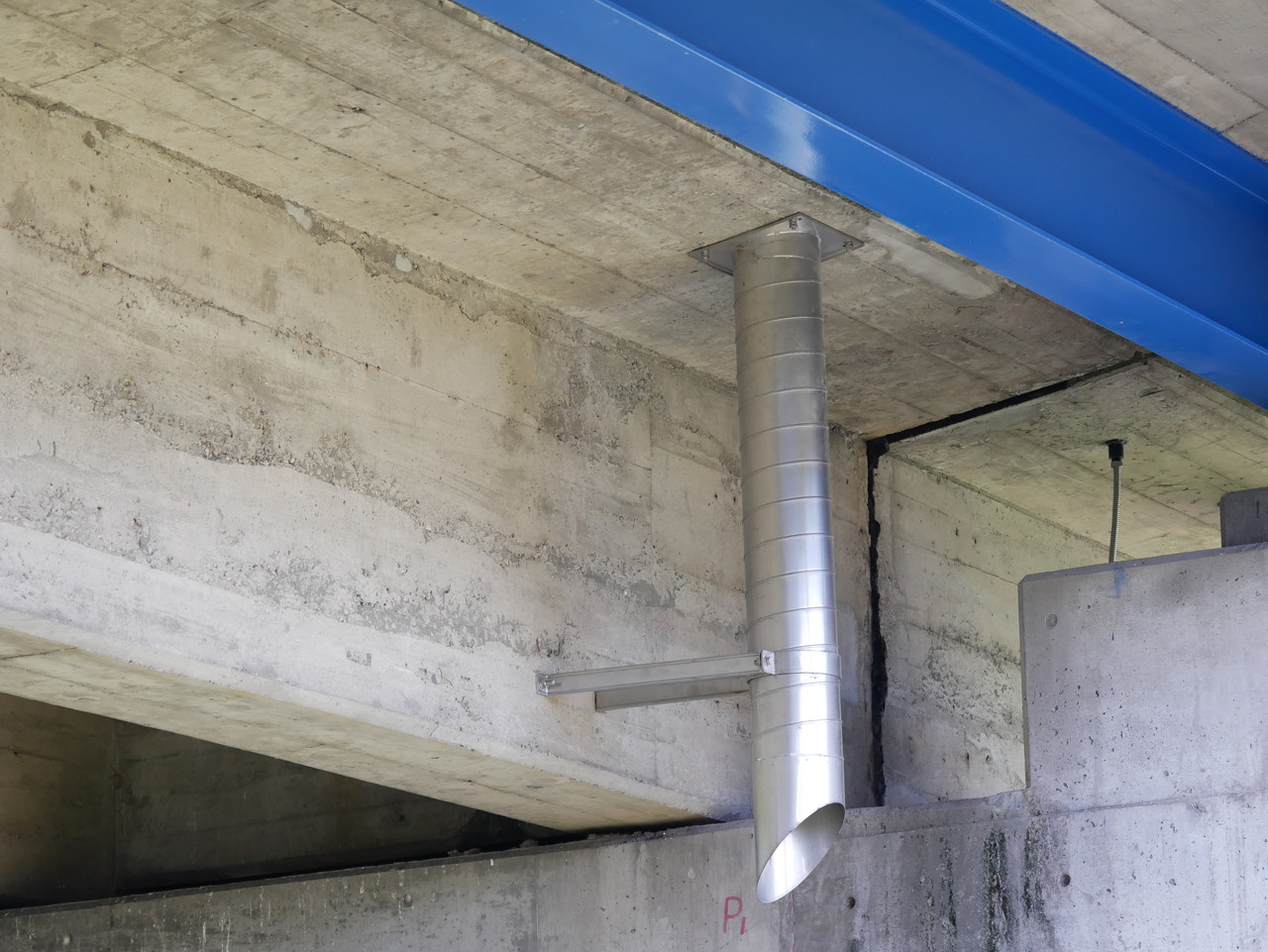

スパイラル直管仕様例
角曲管仕様例
工事採用実績
- 国
- 25件
- 公
- 852件
提供可能地域
北海道 東北 関東 北陸 中部 近畿 中国 四国 九州 沖縄
