グラウトサットホルダー
2025/09/02 更新-

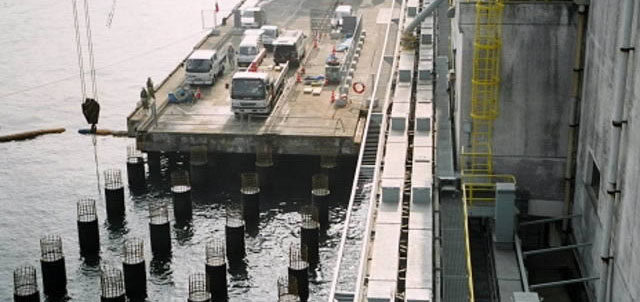

グラウトサットホルダー1
-

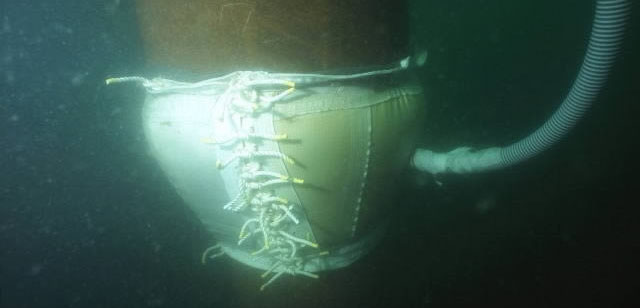

グラウトサットホルダー2
-

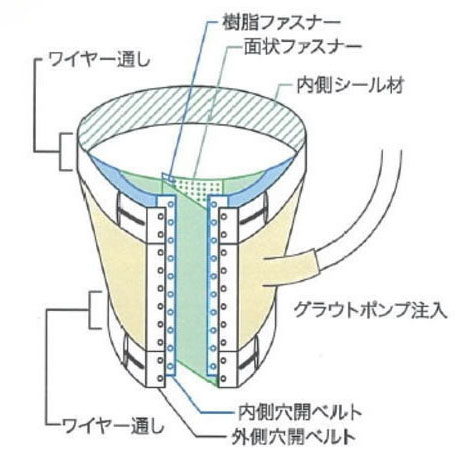

グラウトサットホルダー図解1
-

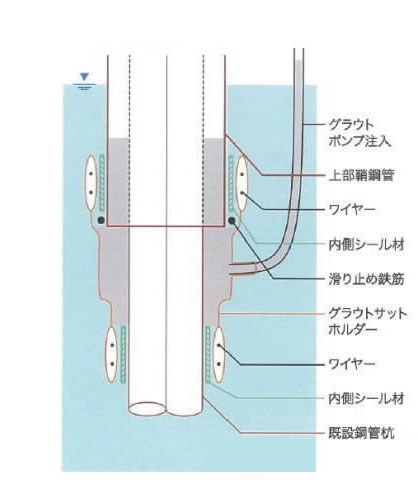

グラウトサットホルダー図解2
概要
グラウトサットホルダーとは、装着が容易で作業性が良く、構造体を加工することなく、グラウト注入が行えるとともに注入したグラウト剤の流出を防止する製品である。
1.容易
シートが展開式のため、水中施工が容易である。
2.確実
展開式シートの接合部は、樹脂及び面状ファスナーによるシール効果と２段のロープ結束による引張荷重抵抗を有した３重構造となっており、確実な施工が可能。
鞘管及び鋼管との接合部は、内側シール材と２列の締付ワイヤー固定により、グラウト材の漏れがない。
3.経済的
グラウト注入口へのホース接合は、事前に陸上で行えるため、施工が容易で経済的。
適用条件
適用箇所⇒桟橋関係リニューアル
老朽化や強度不足となった桟橋等を改修、補強する際、既設の鋼管杭の下部が健全でまだ使用できる場合は、既設杭の上端部を切断し、杭上方部に鞘鋼管を外装し、既設杭と鞘鋼管との隙間にセメントミルクやモルタル等のグラウトを注入、固化させて、既設鋼管杭と鞘鋼管とを個設する工法に使用するもの。
老朽化や強度不足となった桟橋等を改修、補強する際、既設の鋼管杭の下部が健全でまだ使用できる場合は、既設杭の上端部を切断し、杭上方部に鞘鋼管を外装し、既設杭と鞘鋼管との隙間にセメントミルクやモルタル等のグラウトを注入、固化させて、既設鋼管杭と鞘鋼管とを個設する工法に使用するもの。
施工事例・施工実績

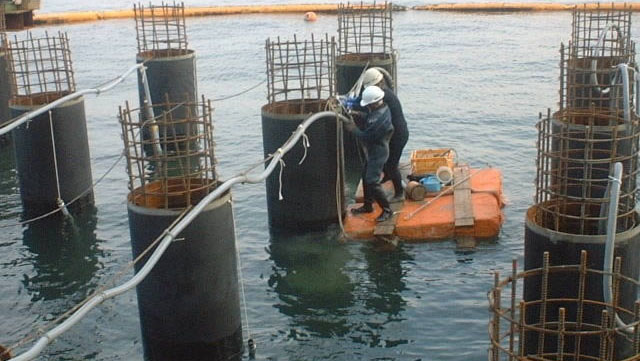

施工例1
施工例2
施工例3
工事採用実績
- 国
- 多数
- 公
- 多数
- 民
- 多数
提供可能地域
北海道 東北 関東 北陸 中部 近畿 中国 四国 九州 沖縄
施工手順
会社情報
- 会社名
- 旭化成アドバンス（株）
- TEL
- 03-5404-5030
