杭打設管理システム パイルナビクラウド-S
NETIS登録番号：KT-220168-VE
概要

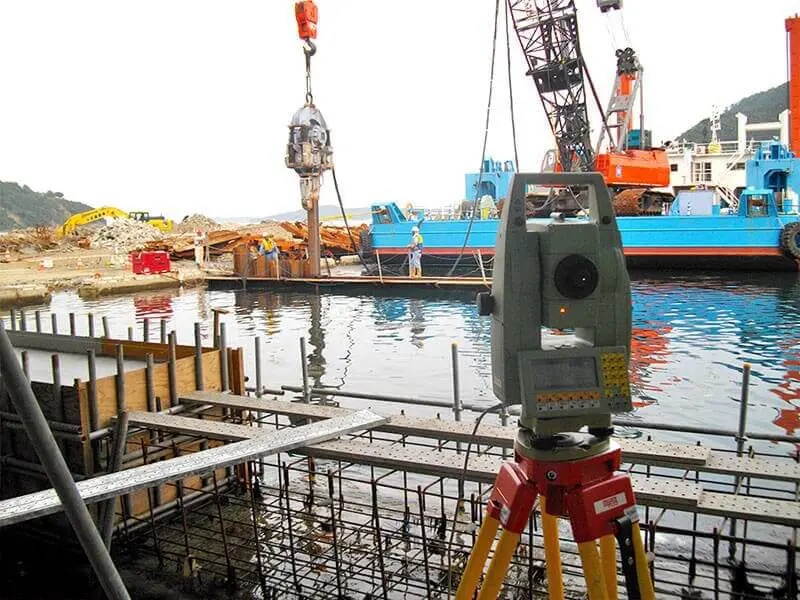

トータルステーションのノンプリズム計測でシートパイルを計測し、実測値からの法線の出入りと鉛直を管理するシステム。設計値と実測値との差異を、数値とビジュアルで車載モニターや遠隔地のWEBブラウザに表示することで、品質向上を図ることができる。
従来技術
計測データを出来高帳票に手動で作成し記録管理をする技術
公的評価番号等
NETIS KT-220168-VE
新規性
TSによる杭打設管理と計測データを人による記録･管理する技術から、TS等による杭打ちおよび杭芯位置の各施工管理データをクラウド上で管理するシステムに変えた。
期待される効果
TS等による杭打ちおよび杭芯位置の各施工管理データをクラウド上で管理するシステムに変えたことにより、
（１）リアルタイムな施工状況の閲覧および容易に帳票作成が可能となることで、省力化となるため、施工性、経済性の向上および工程の短縮が図れる。
（２）各計測データが自動的にクラウドに保存され、記録ミスや手戻りがなくなるため、品質の向上が図れる。
（１）リアルタイムな施工状況の閲覧および容易に帳票作成が可能となることで、省力化となるため、施工性、経済性の向上および工程の短縮が図れる。
（２）各計測データが自動的にクラウドに保存され、記録ミスや手戻りがなくなるため、品質の向上が図れる。
適用条件
①自然条件
・特になし。
②現場条件
・作業スペースとして、TSで1m×1m＝1m2程度＋計測用PC作業員で1m×1m＝1m2程度が必要。（杭芯位置出しの場合）
・設置スペースとして、1m×1m＝1m2×2台分（TS）＝2m2程度が必要。（杭の深度管理の場合）
・データ通信のため、電波障害のないこと。
③技術提供可能地域
・技術提供地域については制限なし。
④関連法令等
・特になし。
・特になし。
②現場条件
・作業スペースとして、TSで1m×1m＝1m2程度＋計測用PC作業員で1m×1m＝1m2程度が必要。（杭芯位置出しの場合）
・設置スペースとして、1m×1m＝1m2×2台分（TS）＝2m2程度が必要。（杭の深度管理の場合）
・データ通信のため、電波障害のないこと。
③技術提供可能地域
・技術提供地域については制限なし。
④関連法令等
・特になし。
施工事例・施工実績
提供可能地域
北海道 東北 関東 北陸 中部 近畿 中国 四国 九州 沖縄
施工手順
カタログ
会社情報
- 会社名
- 計測ネットサービス（株）
- TEL
- 03-6807-6466
