杭・地盤改良施工情報可視化システム 3Dパイルビューアー
NETIS登録番号：KT-170030-VE
概要
本システムは、主に下記の機能を有し、杭工事や地盤改良工事における様々な施工情報をリアルタイムに誘導、可視化、評価、記録するシステムである。
1. GNSSやトータルステーションを利用した杭芯位置誘導機能(NETIS番号:KT-220168-A_パイルナビクラウドが必須)

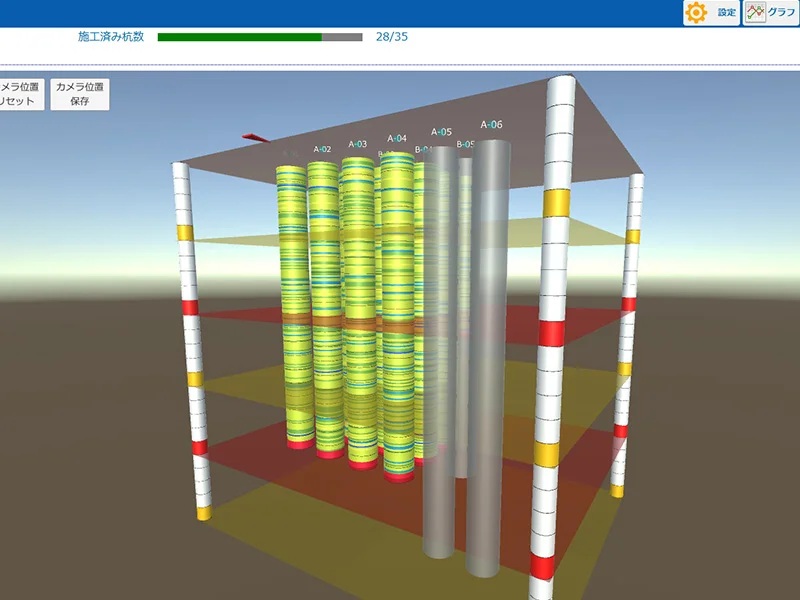

2. 改良体・杭の施工情報(施工位置、深度、電流値、スラリー量、地盤性状など)を即時に可視化・評価・記録する機能
従来技術
施工現場内において人による計測、誘導、監視
公的評価番号等
NETIS KT-170030-VE
新規性
施工現場内において人による計測、誘導、監視から、位置情報や施工情報を常時、自動で収集し、基準値に応じた施工管理を行う技術に変えた。
・施工現場内において人による計測、誘導、監視から、リアルタイムに地中の杭や改良体の出来形や品質を可視化させ、クラウドを利用して関係者間でリアルタイムに施工情報を共有する技術に変えた。
・施工現場内において人による計測、誘導、監視から、リアルタイムに地中の杭や改良体の出来形や品質を可視化させ、クラウドを利用して関係者間でリアルタイムに施工情報を共有する技術に変えた。
期待される効果
施工現場内において人による計測、誘導、監視から、本システムに変える事によりすることにより、下記の効果が期待できる。
・現場内に監視要員を立てる必要が無いため、監視要員の個人差や見間違いなどのヒューマンエラーを懸念する必要がない事と、インターネットを通じてどこでも、何人でもデータをリアルタイムで確認できるため、品質、経済性共に向上が図れる。
・削孔時の電流値から換算したN値をリアルタイムに3次元でわかりやすく把握できるため、早期に設計で想定される地盤条件との整合性を画面上で確認、評価し、施工に適切にフィードバックできるため、品質の向上が図れる。
・設計の妥当性の確認と想定と異なる場合の評価をリアルタイムに確認、記録しながら施工を進めることで、管理基準値を確実に満足することが可能となり、品質の向上が図れます。
・杭・改良体の施工情報が3次元で表示され、進捗状況や地盤抵抗値などを色の変化により直感的に認識できるため、管理データの異常や管理基準値を満たさないデータが生じた場合など、地盤情報や施工情報の履歴をわかりやすく簡単に確認することでその原因や対応策を早期に分析したり、早期に判断できることから施工性の向上が図れる。
・キャビン用モニターで設計3次元データをもとに杭芯位置に自動で誘導するため、目杭等による杭芯の位置出し作業や誘導作業を省力化できるとともに、目杭の変状や測量ミス等による不具合を防止できる。
・必要なデータを迅速に出力、図化したり、ワンクリックで指定の書式への日報等の作成が可能となったため、省力化が図れる。
・現場内に監視要員を立てる必要が無いため、監視要員の個人差や見間違いなどのヒューマンエラーを懸念する必要がない事と、インターネットを通じてどこでも、何人でもデータをリアルタイムで確認できるため、品質、経済性共に向上が図れる。
・削孔時の電流値から換算したN値をリアルタイムに3次元でわかりやすく把握できるため、早期に設計で想定される地盤条件との整合性を画面上で確認、評価し、施工に適切にフィードバックできるため、品質の向上が図れる。
・設計の妥当性の確認と想定と異なる場合の評価をリアルタイムに確認、記録しながら施工を進めることで、管理基準値を確実に満足することが可能となり、品質の向上が図れます。
・杭・改良体の施工情報が3次元で表示され、進捗状況や地盤抵抗値などを色の変化により直感的に認識できるため、管理データの異常や管理基準値を満たさないデータが生じた場合など、地盤情報や施工情報の履歴をわかりやすく簡単に確認することでその原因や対応策を早期に分析したり、早期に判断できることから施工性の向上が図れる。
・キャビン用モニターで設計3次元データをもとに杭芯位置に自動で誘導するため、目杭等による杭芯の位置出し作業や誘導作業を省力化できるとともに、目杭の変状や測量ミス等による不具合を防止できる。
・必要なデータを迅速に出力、図化したり、ワンクリックで指定の書式への日報等の作成が可能となったため、省力化が図れる。
適用条件
①自然条件
・杭工事、地盤改良工事が施工可能な、通常の施工環境であれば対応可能。
②現場条件
・杭打機に必要なスペース:縦10m×横5m×高さ15m(現場により異なる)
・NETIS番号:KT-220168-A_パイルナビクラウドを併用する場合、重機に下記の機材を設置する。
GNSSアンテナ:横2m×高さ0.5m(リーダートップに設置)
傾斜計:縦0.3m×横0.2m(リーダー下部に設置)
③技術提供可能地域
・技術提供可能地域については制限はない。
④関連法令等
・特になし
・杭工事、地盤改良工事が施工可能な、通常の施工環境であれば対応可能。
②現場条件
・杭打機に必要なスペース:縦10m×横5m×高さ15m(現場により異なる)
・NETIS番号:KT-220168-A_パイルナビクラウドを併用する場合、重機に下記の機材を設置する。
GNSSアンテナ:横2m×高さ0.5m(リーダートップに設置)
傾斜計:縦0.3m×横0.2m(リーダー下部に設置)
③技術提供可能地域
・技術提供可能地域については制限はない。
④関連法令等
・特になし
