部材精密3次元計測システム ハイパーステーション
NETIS登録番号：KK-240034-A
概要

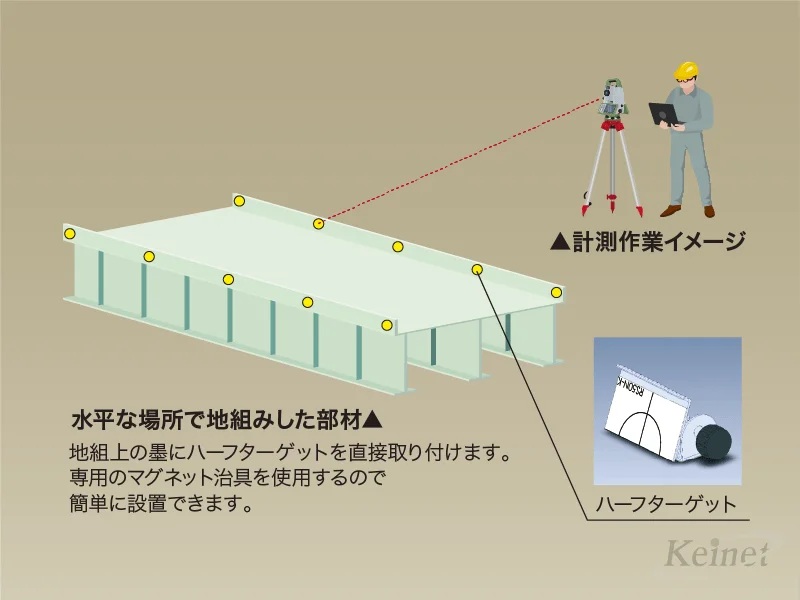

橋梁等の部材製作及び組み立て工程において必要となる部材寸法や組み立て精度の確認に、トータルステーションと専用の反射シート・治具を使用して基準とする3点を計測し、3軸座標変換することで設計データとの差を３次元計測する技術
従来技術
トータルステーション等を用いた出来形測量
公的評価番号等
NETIS KK-240034-A
新規性
従来は人がトータルステーション等を用いた測量にて部材寸法や組み立て精度の確認をおこなっていたが、新技術はトータルステーションと専用の反射シート・治具を使用して基準とする3点を計測し設計座標へ変換し、以後トータルステーションにて計測するポイントについては設計データとの差を確認できるようにした。
期待される効果
・製作した部材の設置位置や方向に左右されず設計値に対する出来形計測が可能なため、施工性の向上が図れる。
・省力化、省人化により計測作業の工程短縮が図れる。
・部材の出来形計測におけるデータ作成は従来技術が手動でおこなわれるのに対し、新技術は自動でおこなわれるため、人的ミスがなくなり品質が向上する。
・省力化、省人化により計測作業の工程短縮が図れる。
・部材の出来形計測におけるデータ作成は従来技術が手動でおこなわれるのに対し、新技術は自動でおこなわれるため、人的ミスがなくなり品質が向上する。
適用条件
①自然条件
・特になし
②現場条件
・設置スペースとしてTS一式設置の場合は、1m×1m=1m2以上が必要
・データ通信のため、電波障害のないこと
③技術提供可能地域
・技術提供地域については制限なし
④関連法令等
・特になし
・特になし
②現場条件
・設置スペースとしてTS一式設置の場合は、1m×1m=1m2以上が必要
・データ通信のため、電波障害のないこと
③技術提供可能地域
・技術提供地域については制限なし
④関連法令等
・特になし
