コンクリート打設天端仕上り高さ管理システム コテプリ®
2026/01/26 更新-
コンクリート打設天端仕上り高さ管理システム コテプリ
NETIS登録番号：KT-180117-VE
概要

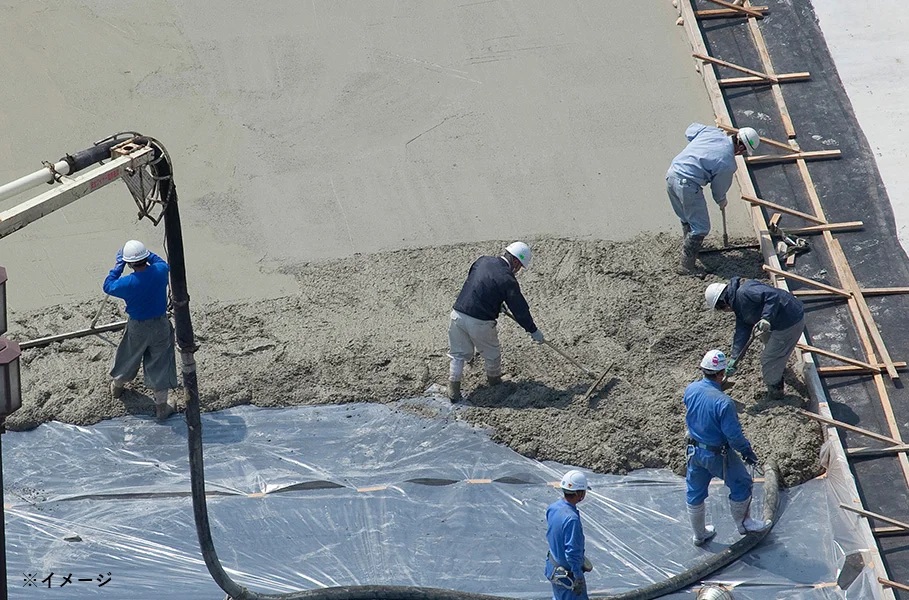

コンクリート打設時の仕上げ高さを自動追尾TSとスマートグラスにより、作業員が直接確認及び調整できるシステム
従来技術
天端目印を基準にした作業員の目測で対応
公的評価番号等
NETIS KT-180117-VE
新規性
コンクリート打設時の仕上げ高さを、天端目印を基準にした作業員の目測での対応から、自動追尾TSとスマートグラスを利用し、作業員が直接確認及び調整できるシステムに変えた。
期待される効果
コテやトンボに取り付けた360°プリズムを自動追尾TSで計測し、設計高さとの差をリアルタイムにスマートグラスに映し出し、作業員が直接仕上げ高さを確認できることにより、下記の効果が期待できる。
・施工中全ての位置で不陸を抑制することができ、平坦性が向上するので構造物の品質が向上する。
・作業箇所の高さを正確に把握でき、高さ精度が向上するので構造物の品質が向上する。
・スマートグラスを通して、リアルタイムに設計との差が認識できるため、施工性が向上する。
・天端出し作業や天端目印設置を行う必要が無くなるので、工程の短縮が図れる。
・天端出し作業や天端目印設置を行う必要が無くなるので、それに伴う人工や機材費が軽減できるため、経済性が向上する。
・天端目印の取付及び撤去と、打設中の高さ確認作業時間が短縮されるため、省力化が図られる。
・使用済みの天端目印等の廃棄物が出ないため、環境への影響に貢献できる。
・天端目印を使用しないので、取り付け時に起こる工具作業中の指つめや、天端目印(障害物)が原因で起こる、コンクリート打設時の躓き転倒災害がなくなるため、安全性が向上する。
・施工中全ての位置で不陸を抑制することができ、平坦性が向上するので構造物の品質が向上する。
・作業箇所の高さを正確に把握でき、高さ精度が向上するので構造物の品質が向上する。
・スマートグラスを通して、リアルタイムに設計との差が認識できるため、施工性が向上する。
・天端出し作業や天端目印設置を行う必要が無くなるので、工程の短縮が図れる。
・天端出し作業や天端目印設置を行う必要が無くなるので、それに伴う人工や機材費が軽減できるため、経済性が向上する。
・天端目印の取付及び撤去と、打設中の高さ確認作業時間が短縮されるため、省力化が図られる。
・使用済みの天端目印等の廃棄物が出ないため、環境への影響に貢献できる。
・天端目印を使用しないので、取り付け時に起こる工具作業中の指つめや、天端目印(障害物)が原因で起こる、コンクリート打設時の躓き転倒災害がなくなるため、安全性が向上する。
適用条件
①自然条件
・大雨、大雪、濃霧等の悪天候により360°プリズムが自動追尾TSで視認できない場合には使用不可。
②現場条件
・自動追尾TSの設置スペースとして1m×1m=1㎡が必要である。
・自動追尾TSはWi-Fi機能を有し、直接タブレットPCと接続され、その機能で自動追尾TSの取得した情報をタブレットPCに送信する。そのため、電波障害等がなく、その効果範囲であること。
・自動追尾TSの視通を妨げる障害物が無いこと。
③技術提供可能地域
・技術提供地域については制限なし。
④関連法令等
・特になし
・大雨、大雪、濃霧等の悪天候により360°プリズムが自動追尾TSで視認できない場合には使用不可。
②現場条件
・自動追尾TSの設置スペースとして1m×1m=1㎡が必要である。
・自動追尾TSはWi-Fi機能を有し、直接タブレットPCと接続され、その機能で自動追尾TSの取得した情報をタブレットPCに送信する。そのため、電波障害等がなく、その効果範囲であること。
・自動追尾TSの視通を妨げる障害物が無いこと。
③技術提供可能地域
・技術提供地域については制限なし。
④関連法令等
・特になし
