ウェイビー・フック・デッキ・ジョイント
2026/07/15 更新-
製品単体
-

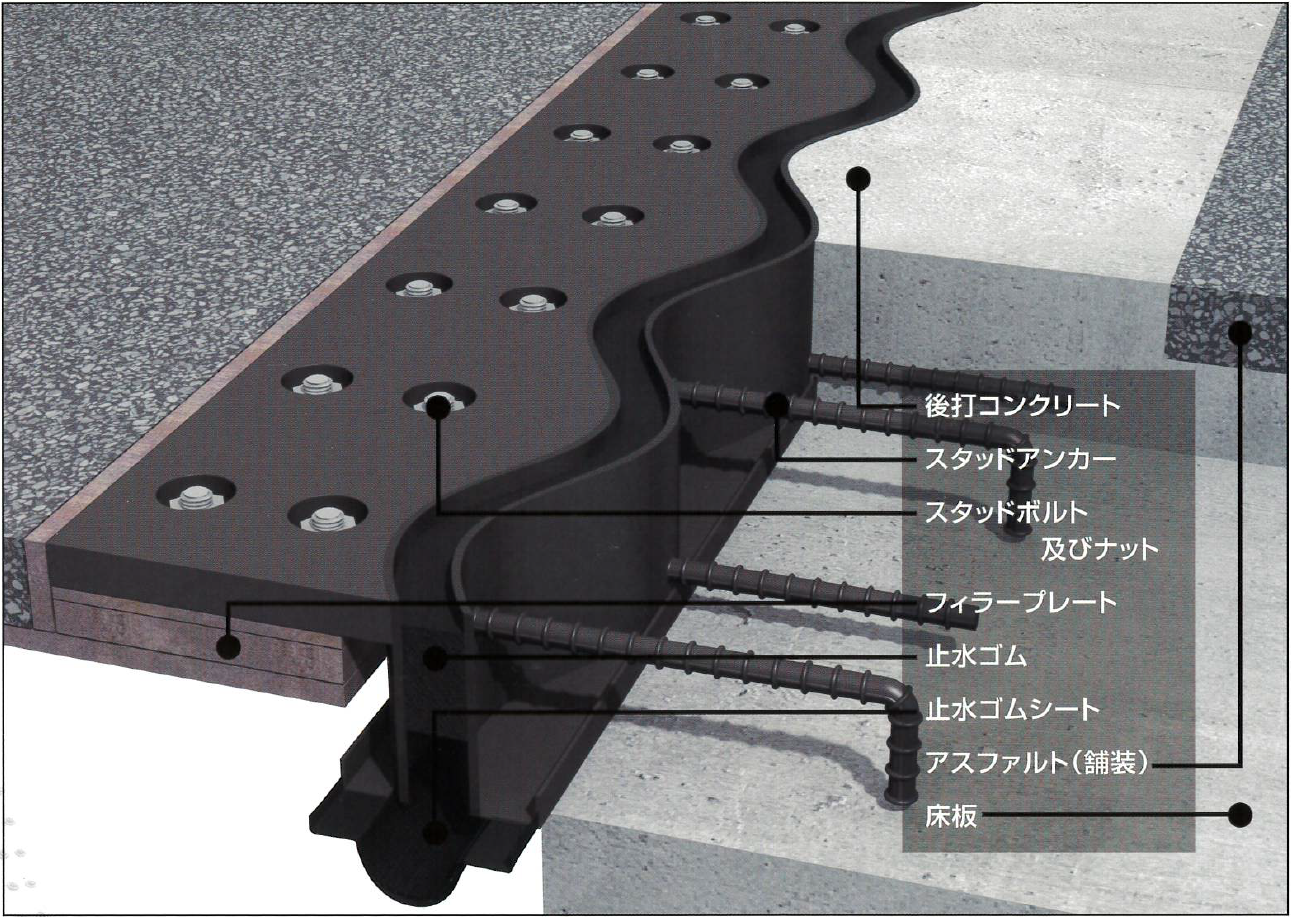

製品断面図
-

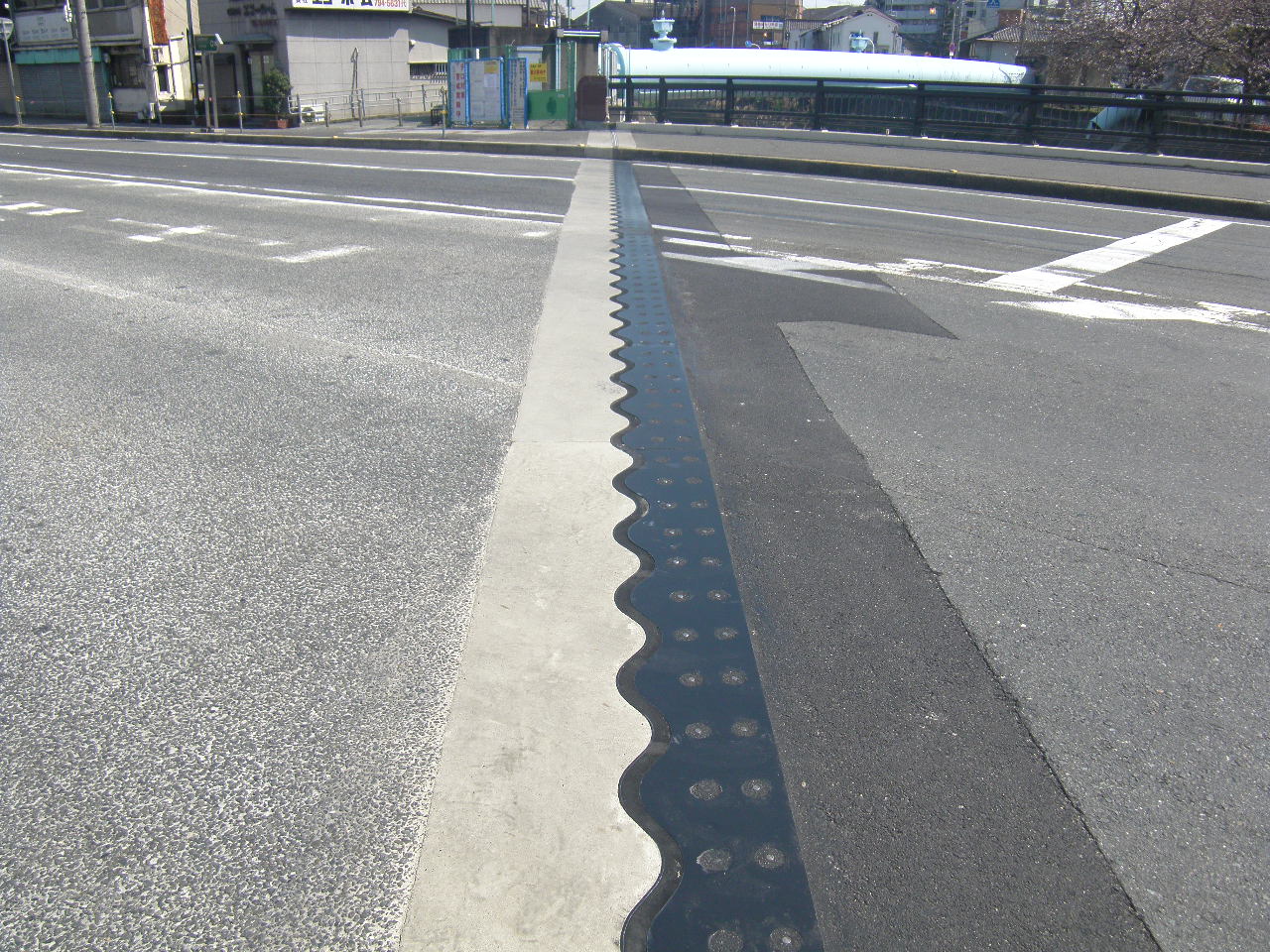

施工後イメージ
| 型番 | 質量 （kg/1.8m） |
伸縮量 常時性能 橋軸方向 （mm） |
伸縮量 常時性能 橋軸直角方向 （mm） |
許容移動量 地震時性能 橋軸方向 （mm） |
許容移動量 地震時性能 橋軸直角方向 （mm） |
標準遊間 中立温度時 （mm） |
最大床版遊間 最低温度時 （mm） |
対応可能斜角 （°） |
建設物価 （品目コード） |
土木コスト （掲載ページ） |
|---|---|---|---|---|---|---|---|---|---|---|
| WVD-30 | 164.0 | +15／-15 | お問合せ | +15／-15 | お問合せ | 87.0 | 102.0 | 1203018515 | ||
| WVD-50 | 175.0 | +25／-25 | お問合せ | +25／-25 | お問合せ | 127.0 | 152.0 | |||
| WVD-80 | 208.0 | +40／-40 | お問合せ | +40／-40 | お問合せ | 196.0 | 236.0 | |||
| WVD-100 | 213.0 | +50／-50 | お問合せ | +50／-50 | お問合せ | 206.0 | 256.0 | |||
| WVD-125 | 336.0 | +62.5／-62.5 | お問合せ | +62.5／-62.5 | お問合せ | 274.5 | 337.0 | |||
| WVD-150 | 337.0 | +75／-75 | お問合せ | +75／-75 | お問合せ | 287.0 | 362.0 | |||
| WVD-175 | 459.0 | +87.5／-87.5 | お問合せ | +87.5／-87.5 | お問合せ | 349.5 | 437.0 | |||
| WVD-200 | 461.0 | +100／-100 | お問合せ | +100／-100 | お問合せ | 362.0 | 462.0 | |||
| WVD-220 | 523.0 | +110／-110 | お問合せ | +110／-110 | お問合せ | 399.0 | 509.0 |
- 準拠している仕様
- NEXCO 首都高速道路 阪神高速道路 福岡北九州高速道路 名古屋高速道路 東北地方整備局 北海道開発局 石川県
- 適用
- コンクリート橋用 鋼橋用 鋼床版用
- 推定耐用年数（参考値）
- 約30年相当（参考値）
- 経済性（初期コスト）
- お問い合わせください。
- 経済性（LCC）
- お問い合わせください。
