ワンタッチャブル送り出し工法
2026/07/08 更新-
ワンタッチャブル送り出し工法写真
-
ワンタッチャブル送り出し工法特徴-自在性-
-
ワンタッチャブル送り出し工法-工場での使用例
-
ワンタッチャブル送り出し工法-工場での組み手順例
-
ワンタッチャブル送り出し工法-梁を使えない場合の施工例
NETIS登録番号：KK-220019-A
概要
本技術は吊足場における送り出し用単管パイプと次世代クサビ型支柱を送り出し架設する吊り足場の工法であり、従来はパイプ吊足場であった。本技術の活用により経済性、品質、安全性、施工性の向上、工程短縮、周辺環境への影響抑制が期待できる。
新規性
・クサビ足場材（次世代足場部材やアンチ）を活用し、シンプル＆スピーディで安全に誰でも簡単に吊り足場を組む事が可能
・インパクトレンチをほとんど使う必要もなく、作業が簡素化され作業員の疲労も軽減し大幅な作業時間の短縮、コストダウンが見込める
・インパクトレンチをほとんど使う必要もなく、作業が簡素化され作業員の疲労も軽減し大幅な作業時間の短縮、コストダウンが見込める
期待される効果
・作業が簡素化され労務費が低減されるため経済性、施工性の向上と工程短縮
・鋼製布板が先行で設置されるため作業員の転落・墜落や部材の落下が減少し安全性の向上
・道路規制の減少により周辺環境への影響抑制
・鋼製布板が先行で設置されるため作業員の転落・墜落や部材の落下が減少し安全性の向上
・道路規制の減少により周辺環境への影響抑制
適用条件
①自然条件
・強風、豪雨のような悪天候時には施工しないことを確認している
②現場条件
・施工開始時のみ高所作業車、枠組足場を使用し4mｘ3.6m＝14.4m2の作業スペースが必要
③技術提供可能地域
・技術提供可能な地域については制限なし
④関係法令等
・特になし
・強風、豪雨のような悪天候時には施工しないことを確認している
②現場条件
・施工開始時のみ高所作業車、枠組足場を使用し4mｘ3.6m＝14.4m2の作業スペースが必要
③技術提供可能地域
・技術提供可能な地域については制限なし
④関係法令等
・特になし
施工事例・施工実績
工事採用実績
- 国
- １件
- 公
- ４件
- 民
- ６件
提供可能地域
北海道 東北 関東 北陸 中部 近畿 中国 四国 九州 沖縄
施工手順
-

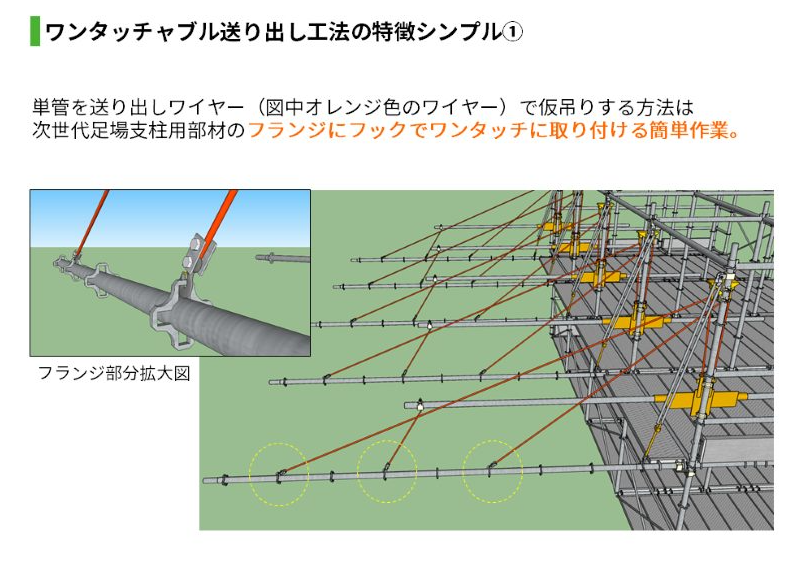

施工手順①
次世代足場支柱用部材のフランジにフックでワンタッチに取り付ける簡単作業。
-

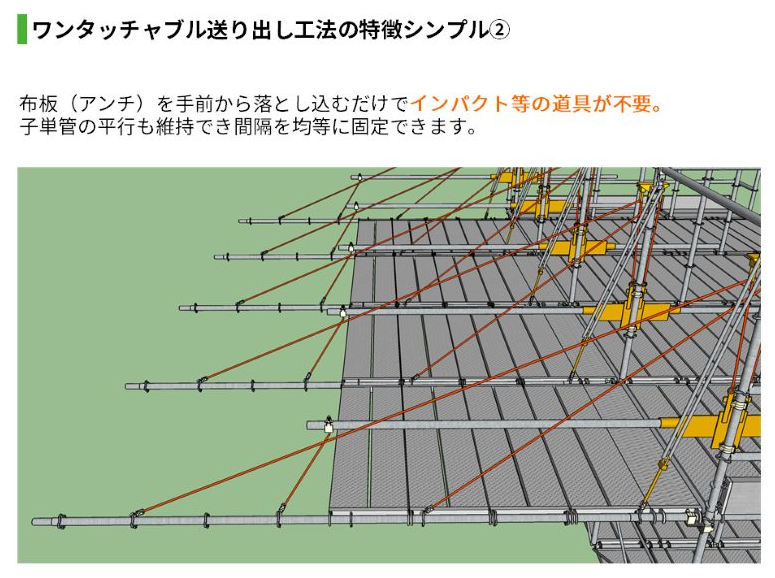

施工手順②
布板（アンチ）を手前から落とし込むだけでインパクト等の道具が不要。子単管の並行も維持でき間隔を均等に固定可能。
-

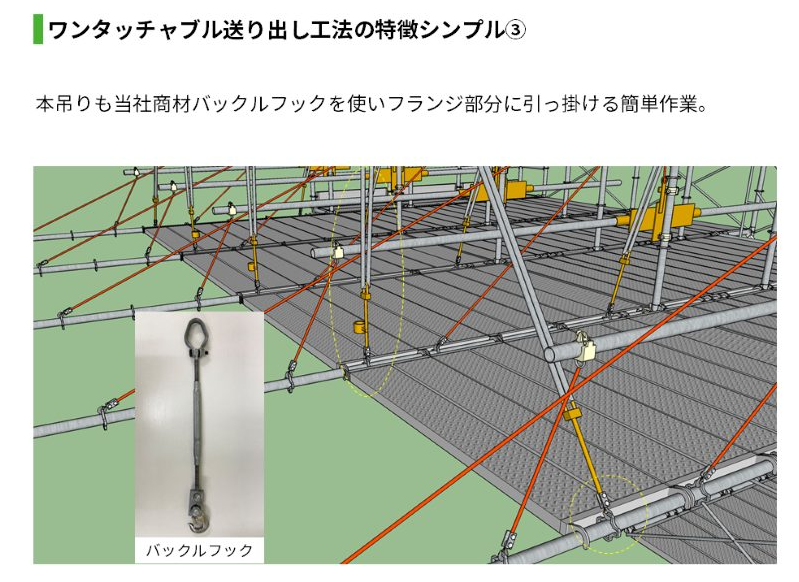

施工手順③
本吊りも当社商材バックルフックを使いフランジ部分に引っ掛ける簡単作業。
-

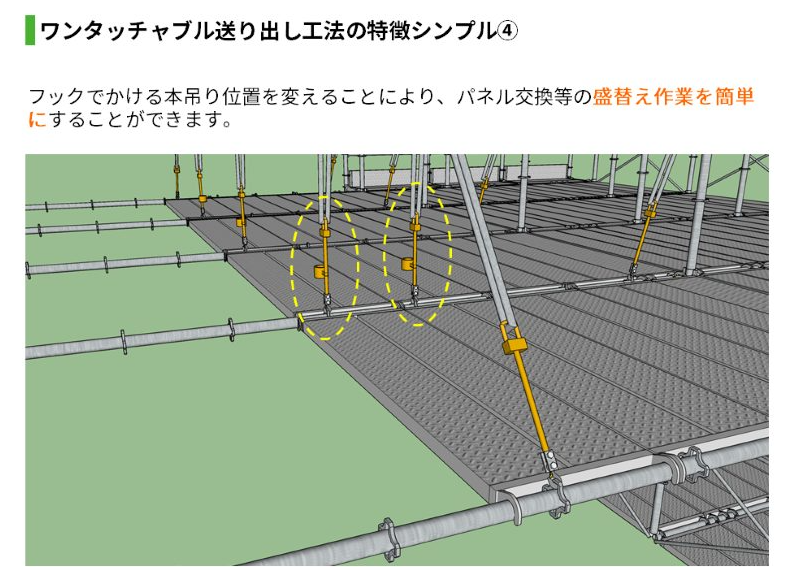

施工手順④
フックでかける本吊り位置を変えることによりパネル交換等の盛替え作業が簡単。
-

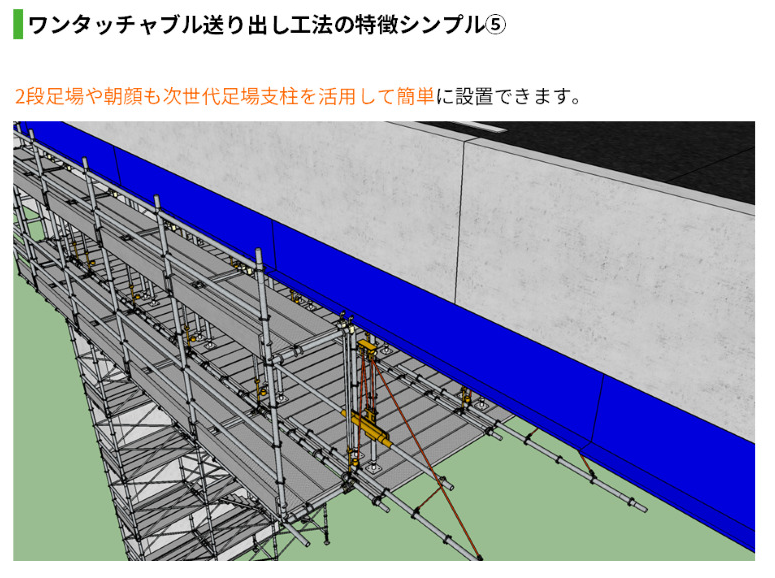

施工手順⑤
2段足場や朝顔も次世代足場支柱を活用して簡単に設置可能。
-

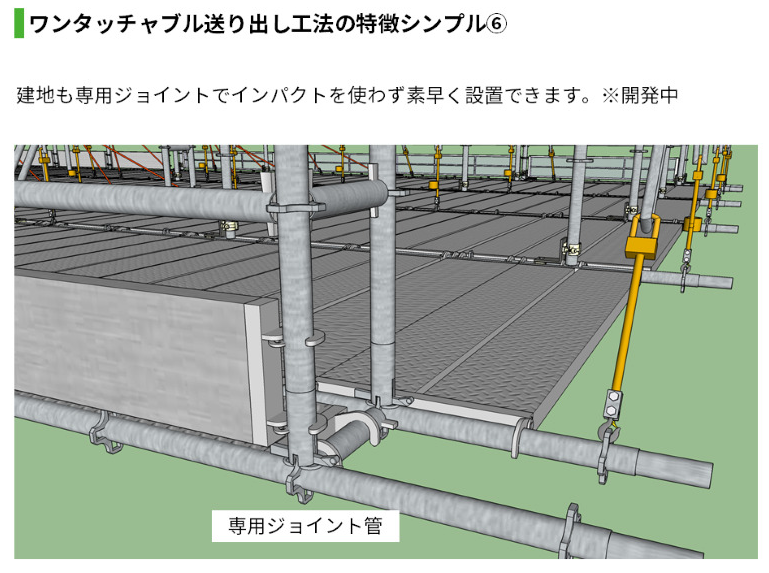

施工手順⑥
建地も専用ジョイントでインパクトを使わず素早く設置可能。 ※開発中
