コンクリート施工管理CIM連携システム「eagle plus 3D-EDITION」
2026/07/09 更新-
「eagle plus 3D-EDITION」の概要
-

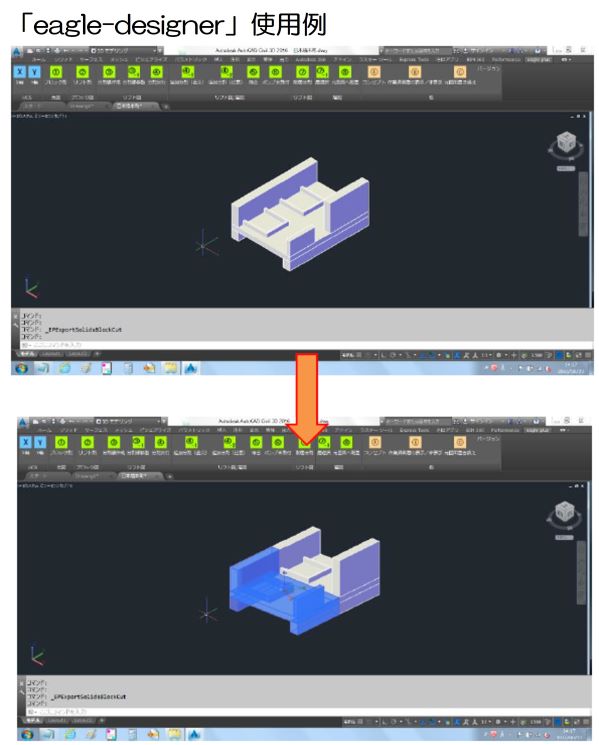

「eagle-designer」の表示例
NETIS登録番号：CB-240043-A
概要
コンクリート打設状況や生コン出荷状況等をCIM連携により3Dモデルで管理するシステム。
従来技術
2次元の平面図による施工管理。
新規性
2次元の平面図による施工管理から、コンクリート打設状況や生コン出荷状況等をCIM連携により3Dモデルで管理するシステムに変えた。
期待される効果
・コンクリート打設状況や生コン出荷状況等をCIM連携により3Dモデルで管理するシステムに変えたことにより、
（１）割付図に厚みを持たせたことで割付図の精度が向上するため、コンクリート打設時の施工性の向上が図られる。
（２）「eagle-designer」により割付図の作成等に要する時間の削減が可能となるため、経済性の向上および工程の短縮が図られる。
（１）割付図に厚みを持たせたことで割付図の精度が向上するため、コンクリート打設時の施工性の向上が図られる。
（２）「eagle-designer」により割付図の作成等に要する時間の削減が可能となるため、経済性の向上および工程の短縮が図られる。
適用条件
① 自然条件
・ICタグ読取装置が正常に動作する温度範囲（0℃～40℃）であること。
・ICタグ読取装置に結露がないこと。
・その他は各デバイスの動作条件に準じる。
② 現場条件
・ICタグ読取装置の設置スペースとして、高さ380mm×幅200mm×奥行140mm以上が必要である。
・ICタグ読取装置にはAC100V電源が必要である。
③ 技術提供可能地域
・技術提供地域については制限なし。
④ 関連法令等
・特になし。
・ICタグ読取装置が正常に動作する温度範囲（0℃～40℃）であること。
・ICタグ読取装置に結露がないこと。
・その他は各デバイスの動作条件に準じる。
② 現場条件
・ICタグ読取装置の設置スペースとして、高さ380mm×幅200mm×奥行140mm以上が必要である。
・ICタグ読取装置にはAC100V電源が必要である。
③ 技術提供可能地域
・技術提供地域については制限なし。
④ 関連法令等
・特になし。
活用効果
- 経済性
- 向上（1.7％）
- 品質
- 同程度
- 施工性
- 向上
- 工程
- 短縮（42.86％）
- 安全性
- 同程度
- 周辺環境
- 同程度
施工事例・施工実績
施工手順
会社情報
- 会社名
- （株）スカイシステム
- TEL
- 03-5847-3551
- 企業情報
- 公式サイト
