ハイブリッドジョイント（PSタイプ）
2026/02/06 更新-

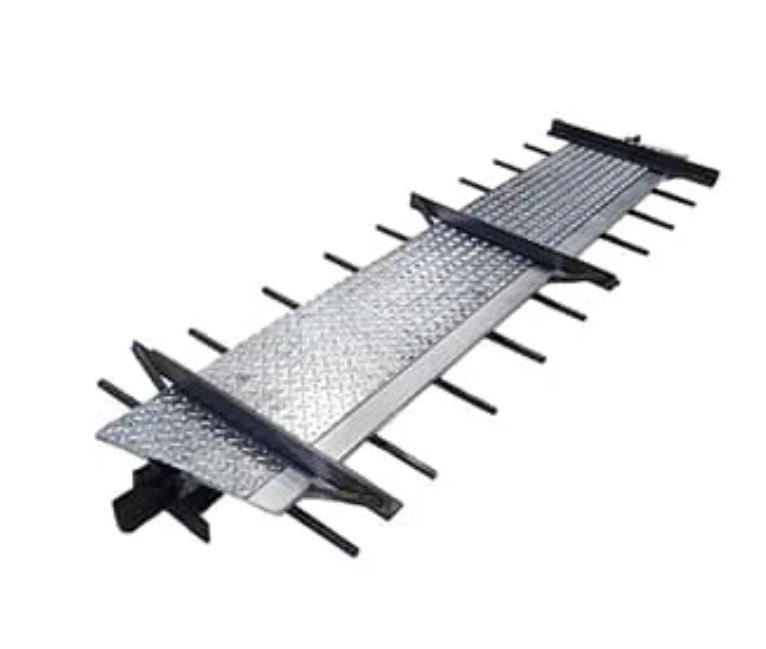

製品単体
-

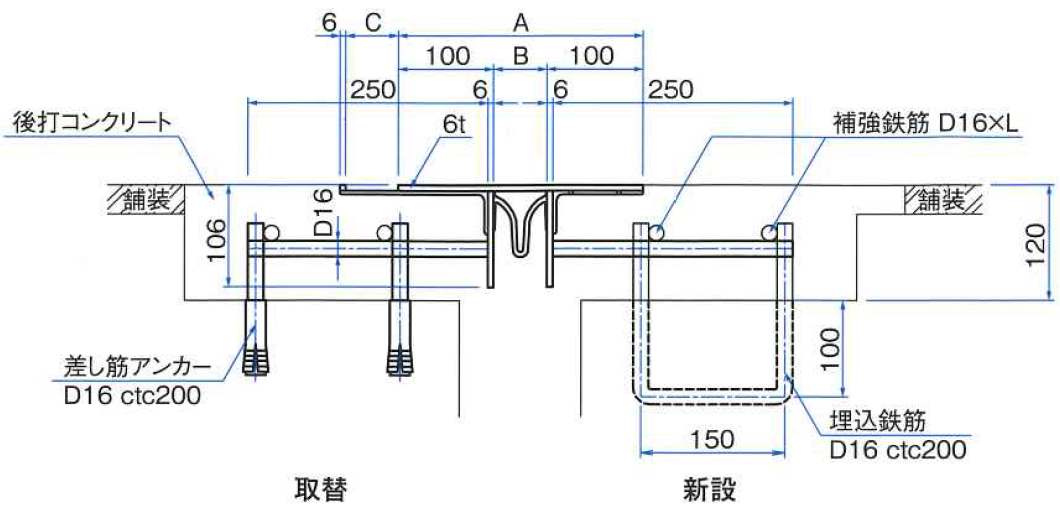

製品断面図
NETIS登録番号：KT-060145-VE（旧登録）
提供可能地域
北海道 東北 関東 北陸 中部 近畿 中国 四国 九州 沖縄
| 型番 | 質量 （kg/1.8m） |
伸縮量 常時性能 橋軸方向 （mm） |
伸縮量 常時性能 橋軸直角方向 （mm） |
許容移動量 地震時性能 橋軸方向 （mm） |
許容移動量 地震時性能 橋軸直角方向 （mm） |
標準遊間 中立温度時 （mm） |
最大床版遊間 最低温度時 （mm） |
対応可能斜角 （°） |
建設物価 （品目コード） |
土木コスト （掲載ページ） |
|---|---|---|---|---|---|---|---|---|---|---|
| PS-20 | +10／-10 | P181 | ||||||||
| PS-30 | +15／-15 | P181 | ||||||||
| PS-40 | +20／-20 | P181 | ||||||||
| PS-50 | +25／-25 | P181 | ||||||||
| PS-60 | +30／-30 | P181 | ||||||||
| PS-70 | +35／-35 | P181 | ||||||||
| PS-80 | +40／-40 | P181 | ||||||||
| PS-90 | +45／-45 | P181 | ||||||||
| PS-100 | +50／-50 | P181 | ||||||||
| PS-125 | +62.5／-62.5 | P181 | ||||||||
| PS-150 | +75／-75 | P181 | ||||||||
| PS-175 | +87.5／-87.5 | P181 | ||||||||
| PS-200 | +100／-100 | P181 | ||||||||
| PS-250 | +125／-125 | P181 | ||||||||
| PS-300 | +150／-150 | P181 | ||||||||
| PS-350 | +175／-175 | P181 | ||||||||
| PS-400 | +200／-200 | P181 | ||||||||
| PS-450 | +225／-225 | |||||||||
| PS-500 | +250／-250 | |||||||||
| PS-600 | +300／-300 |
- 設置区分
- 車道用 歩道用 縦目地
- タイプ
- 荷重支持型 突合せ型 埋設型
- 装備
- 積雪地対応 二次止水 地覆止水
- 適用
- コンクリート橋用 鋼橋用 鋼床版用
- 走行性
- ・表面には縞鋼板を取り付けており、歩行時に滑りにくくなっている。
- 止水性
- ・ゴムと鋼材の接着はプレス加硫接着（支承と同じ製法）で、止水性に優れている。
- 施工性
- ・工場にて組立製品としたことで、製品精度・施工精度の向上を実現し、施工時間の短縮・施工の容易化・コスト削減も可能となった。
- 経済性（初期コスト）
- お問い合わせください。
- 経済性（LCC）
- お問い合わせください。
