浸透ポラコン桝「EMBX2シリーズ」
2024/08/29 更新-

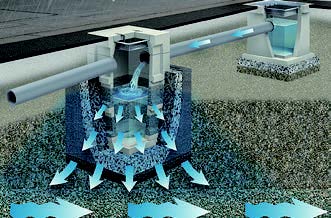

浸透イメージ
-

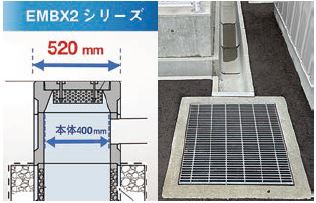

浸透桝の側面がフラットなため、側溝の接続が容易に
NETIS登録番号：KK-210078-A
概要
雨水貯留浸透施設の排水桝について、施工性および安定性、機能維持性に優れた特殊構造を有する浸透桝
新規性
・浸透桝の蓋（又はグレーチング）の受枠が本体から張り出している構造から、受枠と本体を同一サイズ（製品の側面をフラット構造）とした。
・製品寸法を、内径400,450,500,600mmの4種類とし、施設高さを150mm毎（内径400～500）、200mm毎（内径600mm）に調整可能とした。
・地盤高さや流入管・流出管などの高さに合わせて自由に組み合わせ可能とした。
・耐荷重をT-6対応とした。
・製品の積段面をインロー構造（凹凸による部材噛み合せ構造）とした。
・製品の側面をフラット構造とした。
・製品の側面全体をポーラス構造とした。
・落ち葉やタバコの吸い殻をキャッチする上部フィルター（パンチングバスケット）や、それらを堆積させる下部フィルター（底塊フィルター）を設置できるようにした。
・製品寸法を、内径400,450,500,600mmの4種類とし、施設高さを150mm毎（内径400～500）、200mm毎（内径600mm）に調整可能とした。
・地盤高さや流入管・流出管などの高さに合わせて自由に組み合わせ可能とした。
・耐荷重をT-6対応とした。
・製品の積段面をインロー構造（凹凸による部材噛み合せ構造）とした。
・製品の側面をフラット構造とした。
・製品の側面全体をポーラス構造とした。
・落ち葉やタバコの吸い殻をキャッチする上部フィルター（パンチングバスケット）や、それらを堆積させる下部フィルター（底塊フィルター）を設置できるようにした。
期待される効果
・浸透桝の蓋の受枠を本体と同一サイズとしたことにより、側溝との接続時に本体の削孔や側溝の切断が不要となるため、施工性が向上する。
・上下部フィルターを設置することにより、浸透面の機能低下を防ぐとともに、フィルターを洗浄・交換することで、浸透機能を回復しやすくできるため、維持メンテナンスの省力化と品質の向上が可能となる。
・製品価格が従来より安価なため、経済性が向上。
・上下部フィルターを設置することにより、浸透面の機能低下を防ぐとともに、フィルターを洗浄・交換することで、浸透機能を回復しやすくできるため、維持メンテナンスの省力化と品質の向上が可能となる。
・製品価格が従来より安価なため、経済性が向上。
適用条件
① 自然条件
・特になし
② 現場条件
・設置スペースとして、1m×1m程度必要
③ 技術提供可能地域
・日本全国技術提供可能
④ 関係法令等
・国土交通省「特定都市河川浸水被害対策法」（平成15年6月）
・特になし
② 現場条件
・設置スペースとして、1m×1m程度必要
③ 技術提供可能地域
・日本全国技術提供可能
④ 関係法令等
・国土交通省「特定都市河川浸水被害対策法」（平成15年6月）
施工事例・施工実績
工事採用実績
- 国
- 多数
- 公
- 多数
- 他
- 多数
