土石流・流木対策工 アーバンガード
-

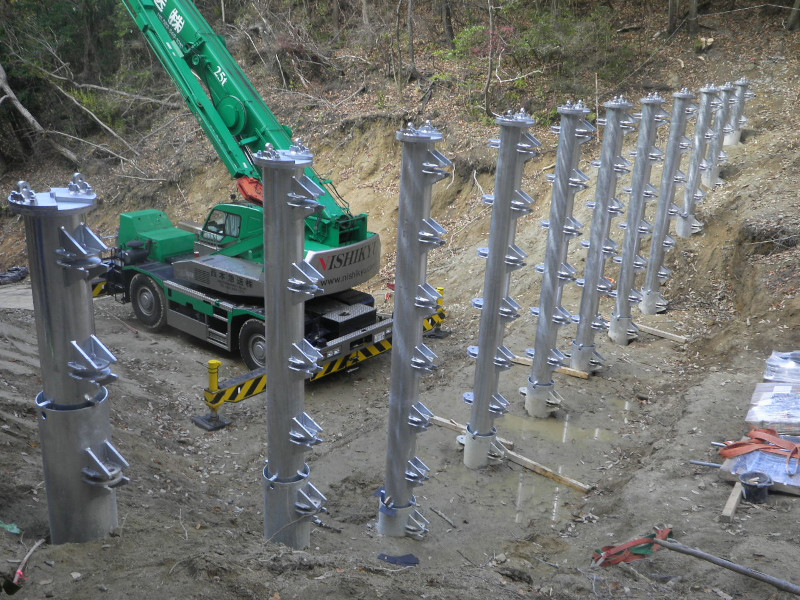

工期短縮に貢献する杭基礎構造
-
様々な現場条件に対応できる高い施工性
-
現場に合わせた格子幅のワイヤロープ
-
建設技術審査証明を取得（第1901号）
NETIS登録番号：KT-210079-A
概要

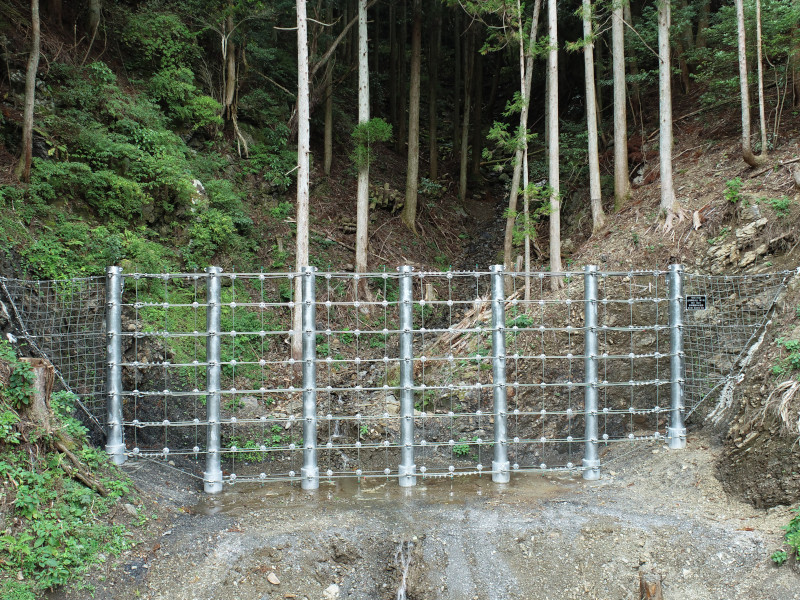

アーバンガードは、0次谷などの無流水渓流で発生する土石流・流木を捕捉する、杭式（杭基礎）構造の土石流・流木対策工である。透過型砂防堰堤と同等の機能を有し、無流水渓流における土石流・流木対策で本設として適用可能である。主要材料は、支柱、ワイヤロープ、ワイヤネットである。ねばり強さと強度に優れた支柱を採用し、高い耐久性と安全性を確保している。ワイヤロープは、複数本を格子状に組み合わせて設置し、格子幅は現場条件に合わせて柔軟に設定が可能である。杭基礎構造により、河床の地盤改変や掘削を最小限とし、短期施工を実現するほか、スペースの少ない狭隘地への設置も実現する施工性に優れた工法である。また、設計荷重内であれば、土石流・流木捕捉後に除石等を行うことで、部材の交換もほとんどなく繰り返し使用ができる。
従来技術
コンクリート製の砂防堰堤
公的評価番号等
NETIS KT-210079-A

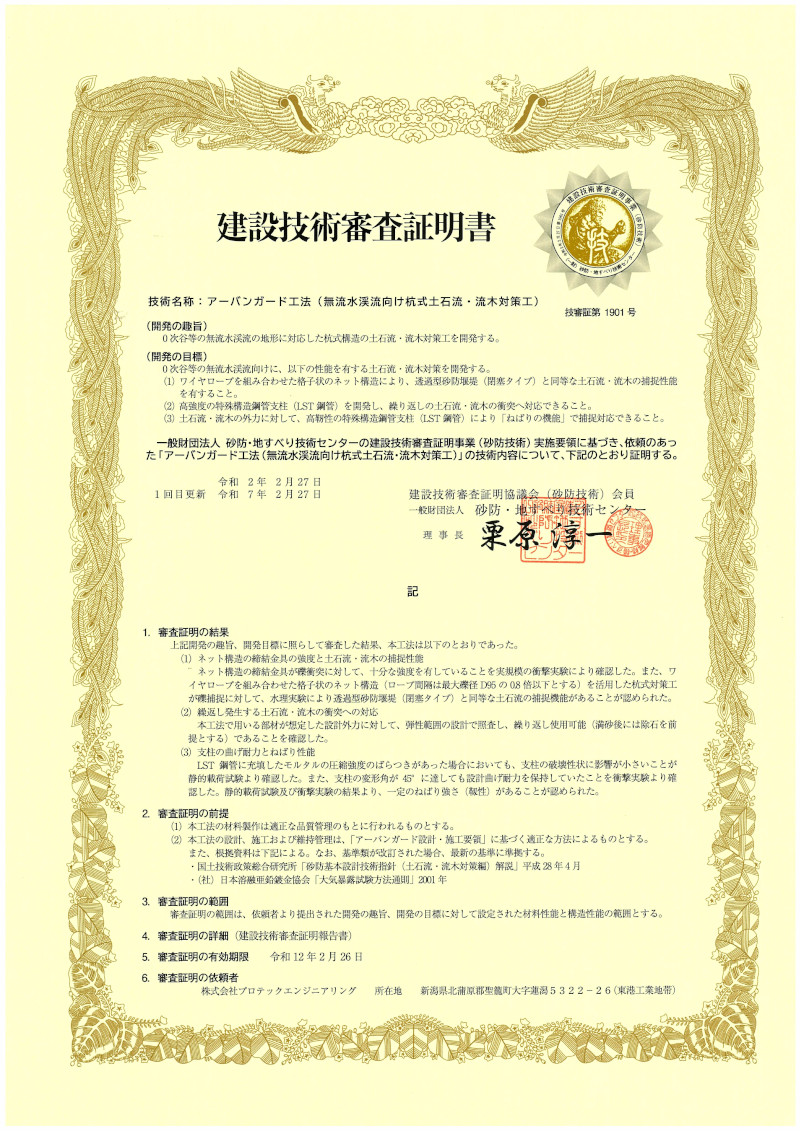

建設技術審査証明 第1901号
建設技術審査証明 第1901号
新規性
コンクリート製の重力式砂防堰堤を特殊構造鋼管支柱（LST支柱）および格子状のワイヤロープを用いた杭式構造に変更した。
期待される効果
・杭基礎構造により河床の地盤改変や掘削を最小限に抑え、工期短縮に貢献する。

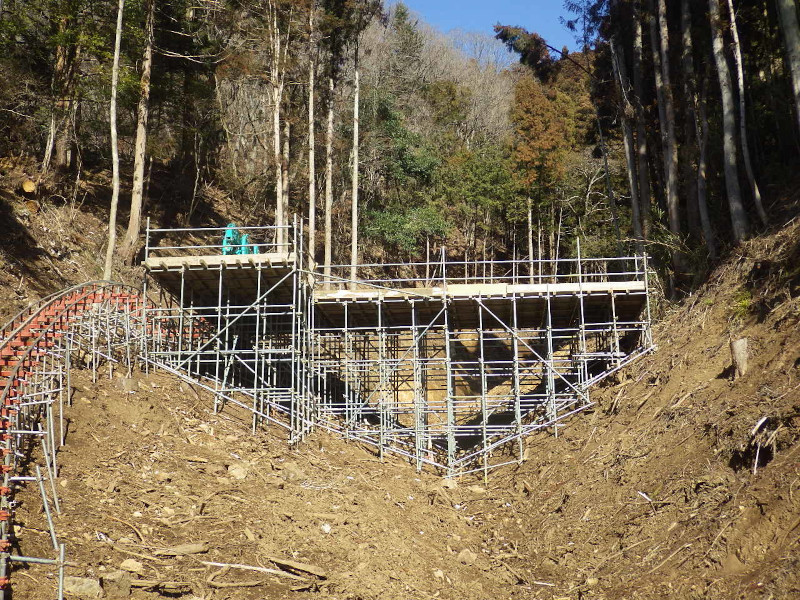

・山奥などの現場ではモノレールで機材・材料を搬入する。また、支柱が長尺となる場合は、分割支柱を採用することで施工性が向上する。
・設計荷重内であれば、土石流・流木捕捉後に除石等を行うことで繰り返し使用ができ、維持管理性に優れる。
・透過性に優れており、周囲の景観に調和する。

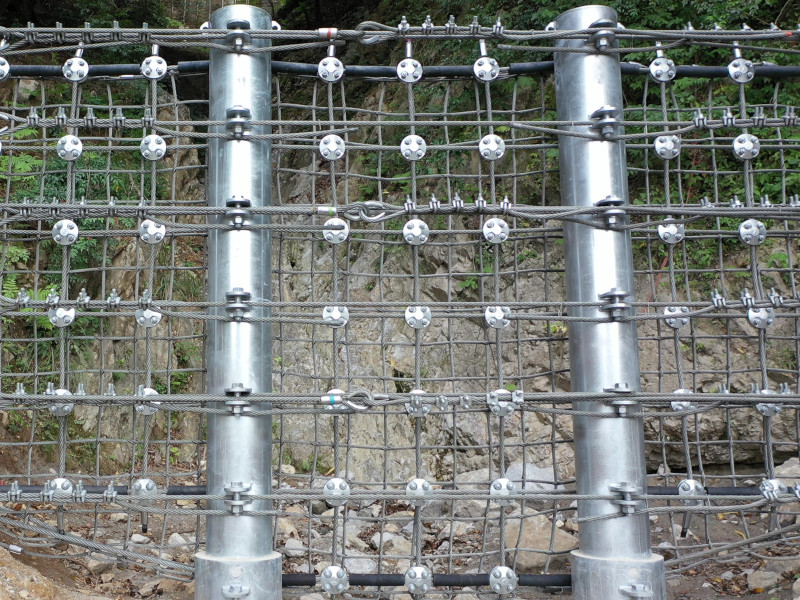

・土石流・流木を捕捉するワイヤロープは、複数本を格子状に組み合わせ設置しており、格子幅は現場条件に合わせ設定が可能で石礫の流出を防ぐ。
・山奥などの現場ではモノレールで機材・材料を搬入する。また、支柱が長尺となる場合は、分割支柱を採用することで施工性が向上する。
・設計荷重内であれば、土石流・流木捕捉後に除石等を行うことで繰り返し使用ができ、維持管理性に優れる。
・透過性に優れており、周囲の景観に調和する。
・土石流・流木を捕捉するワイヤロープは、複数本を格子状に組み合わせ設置しており、格子幅は現場条件に合わせ設定が可能で石礫の流出を防ぐ。
適用条件
①自然条件
特になし。
②現場条件
材料および機材の搬入が可能な3mの工事用道路。
③技術提供可能地域
技術提供地域については制限なし 。
④関係法令等
特になし。
特になし。
②現場条件
材料および機材の搬入が可能な3mの工事用道路。
③技術提供可能地域
技術提供地域については制限なし 。
④関係法令等
特になし。
施工事例・施工実績
工事採用実績
- 国
- 8
- 公
- 49
- 民
- 6
提供可能地域
北海道 東北 関東 北陸 中部 近畿 中国 四国 九州 沖縄
施工手順
