ウィングリップ（ケーブラー支持架台 アンカーなし）
2025/01/06 更新-
-
S-K10-1AN
-
S-K25-1AN
-
S-CTK1SN2
NETIS登録番号：KT-140006-VE
概要
道路・トンネルに敷設される照明ケーブルを支持する金具。
『電気通信設備工事共通仕様書（令和4年3月）』にて、トンネル照明設備は落下防止措置のうち2種類以上の異なる種類を組み合わせたM8以上のボルト、ナットを選定することとなっている。
『電気通信設備据付標準図集（平成31年3月）』に掲載されている落下防止措置から『皿ばね座金』『ゆるみ止めナット』を選定。
公共工事に安心して使用することができる。
特徴

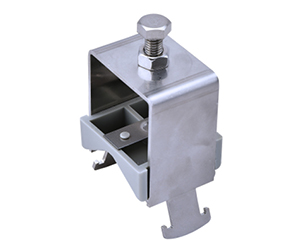

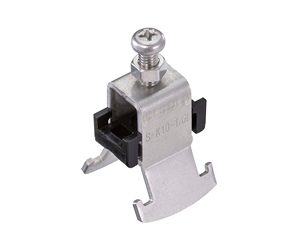

【道路トンネル用ケーブル支持金具 S-K□-1AN】
・六角ナットによりボルトのゆるみを防止。
・ボルトの先端潰し加工により、脱落を防止。
・水平敷設の場合、ケーブル仮置きが可能。

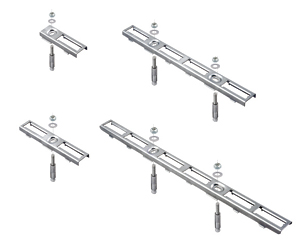

【道路トンネル用ケーブル支持架台 S-CTK□SN2】
・『皿ばね座金』により座金がナットを押し上げる力でナットのゆるみを防止。
・『ゆるみ止めナット』によりフリクションリングがねじ山を強く押さえゆるみ止め効果を発揮。
・NAS3350及び3354に準じた試験に適合しているゆるみ止めナットを使用。
・裏側のリブによりケーブル支持金具が外れにくい。
・アンカーボルトの締め付け後、トンネルの湾曲に沿う。
・ケーブルの取付け墨出しが不要。
・六角ナットによりボルトのゆるみを防止。
・ボルトの先端潰し加工により、脱落を防止。
・水平敷設の場合、ケーブル仮置きが可能。
【道路トンネル用ケーブル支持架台 S-CTK□SN2】
・『皿ばね座金』により座金がナットを押し上げる力でナットのゆるみを防止。
・『ゆるみ止めナット』によりフリクションリングがねじ山を強く押さえゆるみ止め効果を発揮。
・NAS3350及び3354に準じた試験に適合しているゆるみ止めナットを使用。
・裏側のリブによりケーブル支持金具が外れにくい。
・アンカーボルトの締め付け後、トンネルの湾曲に沿う。
・ケーブルの取付け墨出しが不要。
| 採用実績 |
| 規格・品番 |
【道路トンネル用ケーブル支持金具 S-K□-1AN】
【道路トンネル用ケーブル支持架台 S-CTK□SN2】
メーカー新商品特設サイト（外部サイト）
