ハイブリッドジョイント（NCFタイプ）（NEXCO仕様）
2026/02/06 更新-

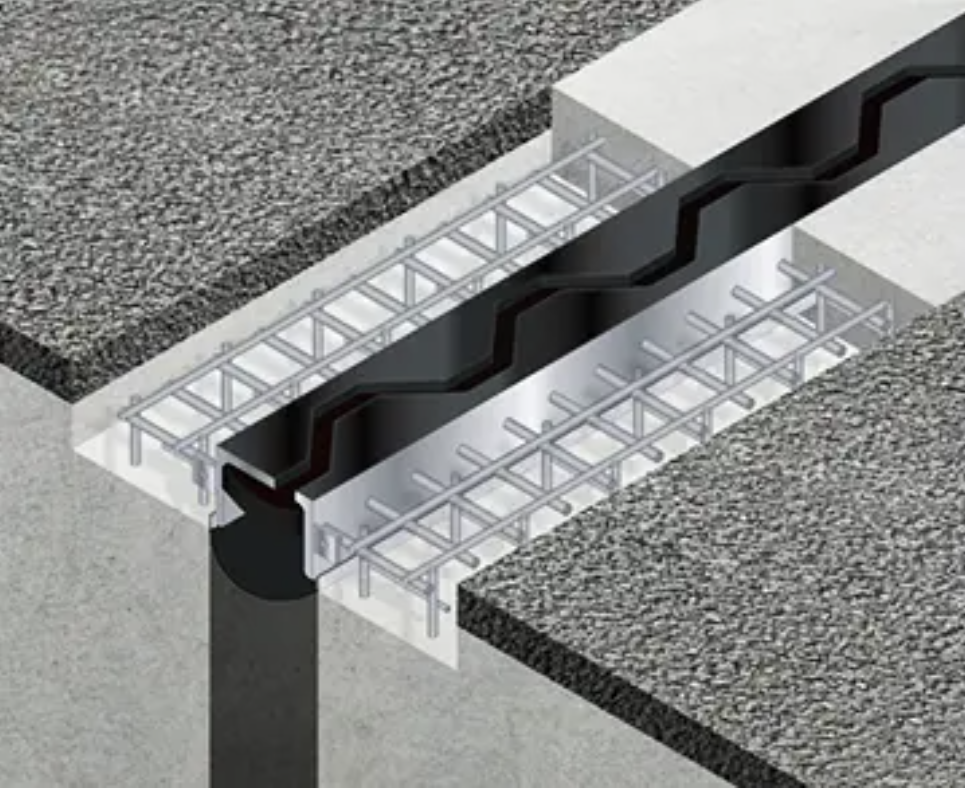

製品単体
-

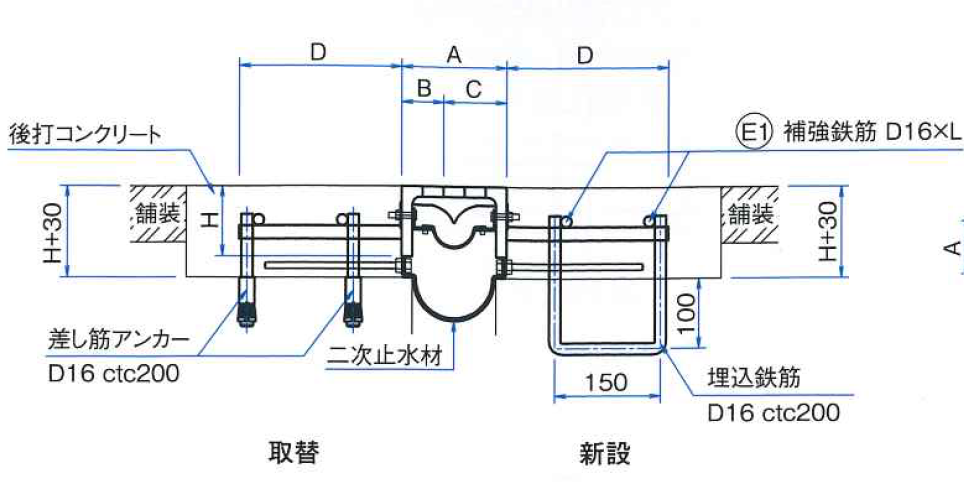

製品断面図
提供可能地域
北海道 東北 関東 北陸 中部 近畿 中国 四国 九州 沖縄
| 型番 | 質量 （kg/1.8m） |
伸縮量 常時性能 橋軸方向 （mm） |
伸縮量 常時性能 橋軸直角方向 （mm） |
許容移動量 地震時性能 橋軸方向 （mm） |
許容移動量 地震時性能 橋軸直角方向 （mm） |
標準遊間 中立温度時 （mm） |
最大床版遊間 最低温度時 （mm） |
対応可能斜角 （°） |
建設物価 （品目コード） |
土木コスト （掲載ページ） |
|---|---|---|---|---|---|---|---|---|---|---|
| NCF-20 | +10／-10 | 65.0 | 75.0 | |||||||
| NCF-30 | +15／-15 | 80.0 | 95.0 | |||||||
| NCF-50 | +25／-25 | 120.0 | 145.0 | |||||||
| NCF-80 | +40／-40 | 175.0 | 215.0 | |||||||
| NCF-100 | +50／-50 | 205.0 | 255.0 |
- 準拠している仕様
- NEXCO 首都高速道路 阪神高速道路 福岡北九州高速道路 名古屋高速道路 東北地方整備局 北海道開発局 石川県
- 設置区分
- 車道用 歩道用 縦目地
- タイプ
- 荷重支持型 突合せ型 埋設型
- 装備
- 積雪地対応 二次止水 地覆止水
- 適用
- コンクリート橋用 鋼橋用 鋼床版用
- 耐久性
- ・第三者機関の疲労試験において、試験体および伸縮装置部分に50年相当分（載荷600万回）を行い、耐用年数50年を証明。
- 走行性
- ・形状が歯型であるため、走行時の衝撃が少なく低騒音。
- 止水性
- ・弾性シール材とゴムシートによる止水構造。
・二次止水材を標準仕様としている。
- 施工性
- ・工場にて1車線分を繋ぎ合わせて納品するので、現場での接続作業が最低限で済み、漏水リスクを減らすことができる。
- 推定耐用年数（参考値）
- 50年（参考値）
・第三者機関の疲労試験において、試験体および伸縮装置部分に50年相当分（載荷600万回）を行い、耐用年数50年を証明。
- 経済性（初期コスト）
- お問い合わせください。
- 経済性（LCC）
- お問い合わせください。
