変形追随性法枠による寒冷地法面保護工法

2022/12/19 更新

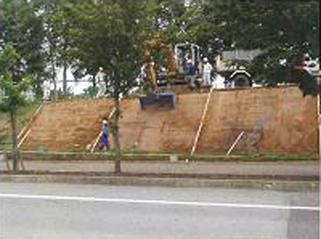

試験施工の状況（法面整形）

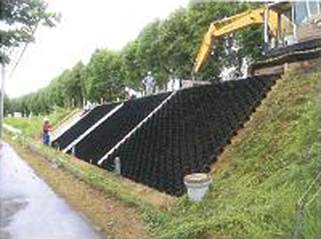

試験施工の状況（テラセル敷設）

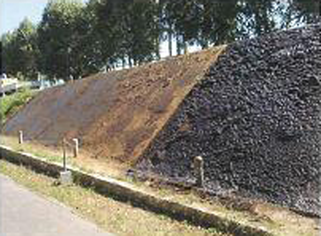

試験施工の状況（中詰材充填完了）

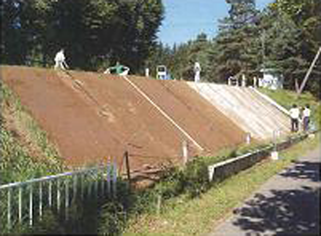

試験施工の状況（植生吹き付け完了）

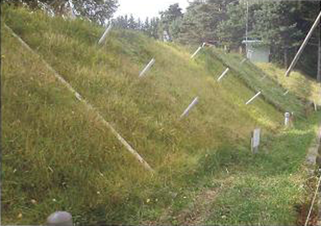

緑化後

NETIS登録番号：HK-110043-VE（旧登録）

概要

非凍上性中詰土による柔構造法面保護工の凍上対策

お問い合わせ

製品概要

新規性

・本工法でのアンカーピンは、法枠の天端部への固定と、法面への設置時の仮留め材として使用する。法枠は軽量で柔軟性があり、法面への追随性があるため、法枠に中詰材を充填して締め固めた後、法面部のアンカーピンは抜き取る。これによって、法面でのアンカーピンの浮き上がり問題を解決している。
・法枠はハニカム状の小さいセル構造であるため、従来の法枠材料と比較して、中詰材の拘束力が高く、セル内で中詰材の移動等の変形が発生しにくい。
・基礎工が不要で、設置施工は法肩から開始でき、中詰材の投入も任意の箇所から始めることができる。さらに、法枠同士は専用のエアーステープル、又はタッピングビスで接続できる。

期待される効果

■工期の短縮、施工費の縮減
・軽量で柔軟な法枠であるため、現場での組立て作業が不要で、施工性に優れ、工期短縮、施工費の縮減が可能である。特に災害復旧等の緊急性のある現場には有効である。
・基礎工が不要なため、掘削量の削減ができる。ゆえ、コンクリート工が不要となるため、養生期間の短縮ができる。
■高品質、高い信頼性
・高密度ポリエチレン樹脂シートを高周波熱溶着で立体的に加工した工場製品であるため、法枠材として十分な強度と機能を有している。
■耐久性に優れ、維持・保守は不要
・耐薬品性に優れており、あらゆる土質に対して安定している。特に、酸性土、アルカリ性土に対し十分な耐久性を有している。
・耐候性（耐紫外線）加工により、促進暴露試験（サンシャインウェザーメーター）5000時間（約10年の屋外暴露に相当）でも法枠の強度を100％保持している。ゆえ、長期にわたり太陽光線に暴露されても強度低下がなく、耐久性を保持している。
