ケーブルサポート SFKSシリーズ
2024/08/27 更新-

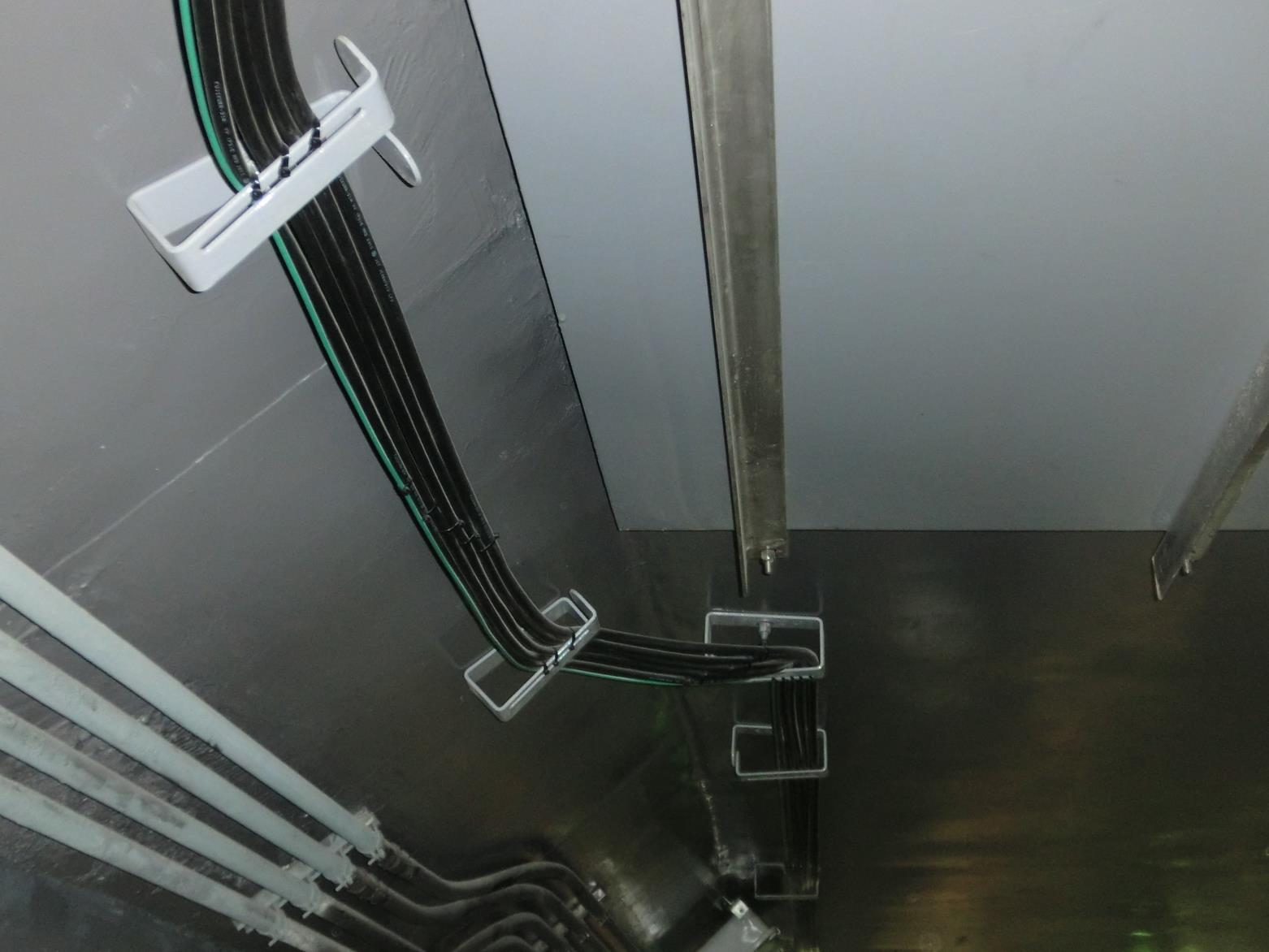

特長及び施工例
-
落下防止
NETIS登録番号：KT-200091-A
概要
落下防止機能を持ち、アンカーボルト一本で設置可能な通線ケーブル用保持具。
新規性
・通線ケ-ブルの保持金具の固定方法を、支持金具を用いてアンカ-ボルト複数本で固定する方法から、アンカ-ボルト一本で固定する方法 に変えた。
・通線ケ-ブル保持方式を連続した桁に敷き固定する方式から、個別金具に架設し固定する方式に変えた。
・通線ケ-ブルを保持する金具を、複数枚の溶接した梯子状の金具から、一枚のフラットバ-を螺旋状に曲げた形状に変えた。
・表面処理を溶融亜鉛メッキから、溶融亜鉛メッキの上に飽和ポリエステル樹脂粉体塗装を施した仕様に変えた。
・通線ケ-ブル保持方式を連続した桁に敷き固定する方式から、個別金具に架設し固定する方式に変えた。
・通線ケ-ブルを保持する金具を、複数枚の溶接した梯子状の金具から、一枚のフラットバ-を螺旋状に曲げた形状に変えた。
・表面処理を溶融亜鉛メッキから、溶融亜鉛メッキの上に飽和ポリエステル樹脂粉体塗装を施した仕様に変えた。
期待される効果（詳細）
・アンカーボルト一本で固定する方法に変えたことにより、支持金具が不要となるため、経済性の向上が図れる。
・ケーブルの敷設に際し、個別金具に架設する分散保持方式に変えたことにより保持具施工の際、ラックの様な連続した保持具が不要となり施工性の向上が図れる。

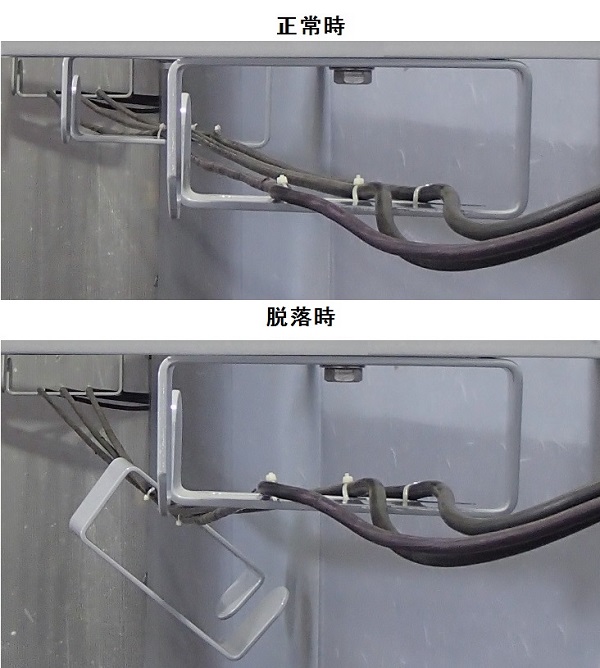

・一枚のフラットバーを螺旋状に曲げた形状に変えたことにより、敷設されたケーブルに保持されケーブル保持具の落下する恐れが軽減されるため、安全性の向上が図れる。
・一枚のフラットバーを螺旋状に曲げた形状に変えたことにより、ケーブル敷設が容易になるため、施工性の向上が図れる。
・一枚のフラットバーを螺旋状に曲げた形状に変えたことにより、ケーブル捕縛や取付状態の目視確認が容易となるため、維持管理性の向上が図れる。
・溶融亜鉛メッキの上に飽和ポリエステル樹脂粉体塗装を施した仕様に変えたことにより、塩害、高温多湿等環境下に於ける高い絶縁性と耐環境性が確保され、耐久性の向上が図れる。
・ケーブルの敷設に際し、個別金具に架設する分散保持方式に変えたことにより保持具施工の際、ラックの様な連続した保持具が不要となり施工性の向上が図れる。
・一枚のフラットバーを螺旋状に曲げた形状に変えたことにより、敷設されたケーブルに保持されケーブル保持具の落下する恐れが軽減されるため、安全性の向上が図れる。
・一枚のフラットバーを螺旋状に曲げた形状に変えたことにより、ケーブル敷設が容易になるため、施工性の向上が図れる。
・一枚のフラットバーを螺旋状に曲げた形状に変えたことにより、ケーブル捕縛や取付状態の目視確認が容易となるため、維持管理性の向上が図れる。
・溶融亜鉛メッキの上に飽和ポリエステル樹脂粉体塗装を施した仕様に変えたことにより、塩害、高温多湿等環境下に於ける高い絶縁性と耐環境性が確保され、耐久性の向上が図れる。
適用条件
① 自然条件
・特になし。
② 現場条件
・保持具1つ当たりの設置スペース1.0m×1.2m(1.2㎡)
③ 技術提供可能地域
・技術提供地域については制限無し。
④ 関係法令等
・特になし。
・特になし。
② 現場条件
・保持具1つ当たりの設置スペース1.0m×1.2m(1.2㎡)
③ 技術提供可能地域
・技術提供地域については制限無し。
④ 関係法令等
・特になし。
施工事例・施工実績
工事採用実績
- 国
- 0件
- 公
- 0件
- 他
- 0件
