トラッキング火災防止用コンセント(プレトラックコンセント)
2024/08/29 更新-

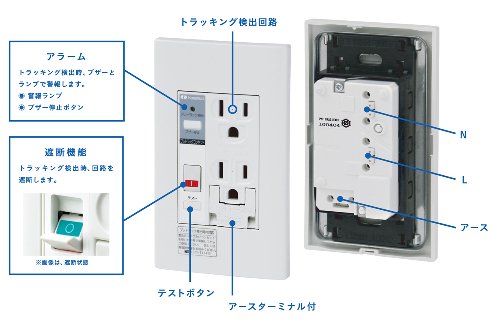

プレトラックコンセントの構造
-

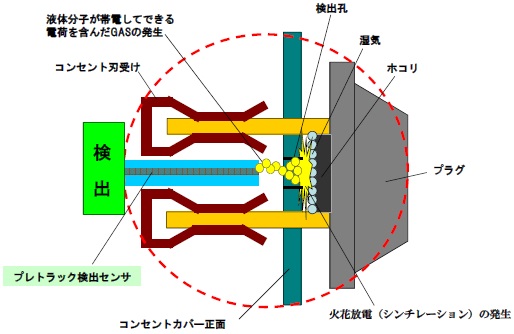

プレトラックコンセント検出のメカニズム
NETIS登録番号：CB-170029-A
概要
トラッキング現象の初期段階で発生する放電で電荷を含んだガスが発生します。このガスを検知して未然にトラッキング火災を防ぐ。
※.トラッキング火災とは、コンセントとプラグの間にホコリが溜まり湿気が付着し、微小な放電を繰り返して発熱・発火するトラッキング現象が原因で起こる火災のこと
新規性
トラッキング現象が起こると、ピーク電流が約3000mAで火災が発生するが、プレトラックコンセントは、トラッキング現象の初期段階で発生するガスを検知できる。そのときのピーク電流は約50mAで、発火しない段階である。
期待される効果
トラッキング火災を防ぐ。
トラッキング火災が発生すると、従来のコンセントでは劣化・焼損し、交換や電線の張替え等のメンテナンスが必要になり、電気製品への損傷も影響する。
プレトラックコンセントは、トラッキング現象の初期段階で検知するため、検知による損傷・劣化がなく、そのまま継続して使用することができる。
トラッキング火災が発生すると、従来のコンセントでは劣化・焼損し、交換や電線の張替え等のメンテナンスが必要になり、電気製品への損傷も影響する。
プレトラックコンセントは、トラッキング現象の初期段階で検知するため、検知による損傷・劣化がなく、そのまま継続して使用することができる。
適用条件
①自然条件
特になし
②現場条件
周波数50-60Hz、定格電圧AC100Vの商用電源が引き込まれていること(リビングエアコン用はAC200V)
③技術提供可能地域
日本国内
④関係法令等
・日本配線器具工業会規格 電源プラグの耐トラッキング性(JWDS0028)
・JIS規格 JIS C 8303 配線用差込接続器
・電気用品の技術上の基準を定める省令の解釈の逐条解説 別表第四 配線器具 6.接続器(ライティングダクトを除く。)
特になし
②現場条件
周波数50-60Hz、定格電圧AC100Vの商用電源が引き込まれていること(リビングエアコン用はAC200V)
③技術提供可能地域
日本国内
④関係法令等
・日本配線器具工業会規格 電源プラグの耐トラッキング性(JWDS0028)
・JIS規格 JIS C 8303 配線用差込接続器
・電気用品の技術上の基準を定める省令の解釈の逐条解説 別表第四 配線器具 6.接続器(ライティングダクトを除く。)
施工事例・施工実績
工事採用実績
- 国
- 0件
- 公
- 0件
- 他
- 4件
