差込型フィルター

2024/09/09 更新

NETIS登録番号：CB-160024-A（旧登録）

概要

再生PET繊維使用の水抜き管用後付け排水フィルター

お問い合わせ
製品概要 CAD/カタログ

新規性

・裏側を掘削しないでピンで留めることにより表側から修理できるようにした。
・原料に再生PET繊維70%以上を使用した。

期待される効果

表側から挿入することにより、裏面を掘削する必要がなくなり、工事費・工事期間の節約になる。

適用条件

① 自然条件
・ポリエステル・ステンレス・ABS樹脂は安定的であるため酸性の強い土壌でも使用可能。
② 現場条件
・現場条件に合わせて40φ～150φまで塩ビ管の規格にあわせて7種類ある。
③ 技術提供可能地域
・制限なし。
④ 関係法令等
・特になし。
  　KM式ウィープホール



KM式ウィープホールは、コンクリート水路、堰堤、頭首工、エプロンなどに作用する浸透水の揚圧力を減少させることにより、構造物のひび割れなどを防ぐ目的で使用される。









■ 特 徴

１．ゴム弁が中央部のため施工上の方向性がない。

２．指定の長さで製作が可能。

３．取り扱い径は呼び径40mm、50mm、65mm、75mm、100mm､125mm、

　　150mm。勾配加工も可能。

４．差込型、シート、矢板、トンネル用もある。









  　KM式簡易フラップゲート（塩ビ製）



雨水排水管など水抜管の水路側に取り付け、水路の増水時に逆流を防ぐ。簡易に使用することを目的に考案したため本体は塩ビ製である。水深2m程度までの範囲で使用。





KMG型アンカーボルト固定

ゴムパッキン付

サイズは呼び径1000mmまでである。

KMGC型

既設管の内側に差込接着固定

サイズは呼び径75・100・125・150・200・250・300・350・400mmである。

VU・VP・HP管別製品である。

KMGH型

塩ビ管の外側にかぶせて固定

サイズは径50～600mm。
  　KM式水口パイプ（流入口側に設置）



KM式水口パイプは小用水路から圃場への配水に用いる。通水量は弁の開度により調整自由である。











■ 特 徴

１．KMW1型は塩ビ管の外側に接続する。

２．KMW2型は塩ビ管の内側に接続する。

３．KMW1型、KMW2型ともレバーを加工可能である。









  　KMQ 型簡易止水プラグ（新製品）





塩ビパイプから流入（流出）を一時的に止めたい場合に使用でき る。ネジを締めることで止水パッキンが膨らみ塩ビパイプに固定 （止水）できる。簡易止水プラグの取り外しは塩ビパイプに水圧 がない時に行う。

使用例１： 塩ビパイプからの水漏れを一時的に止める。 使用例２： ネジの壊れたネジ式スイコウのフタの代用。 サイズは径50～200mm。VP 管用、VU 管用別製品。

耐圧水深は要連絡。

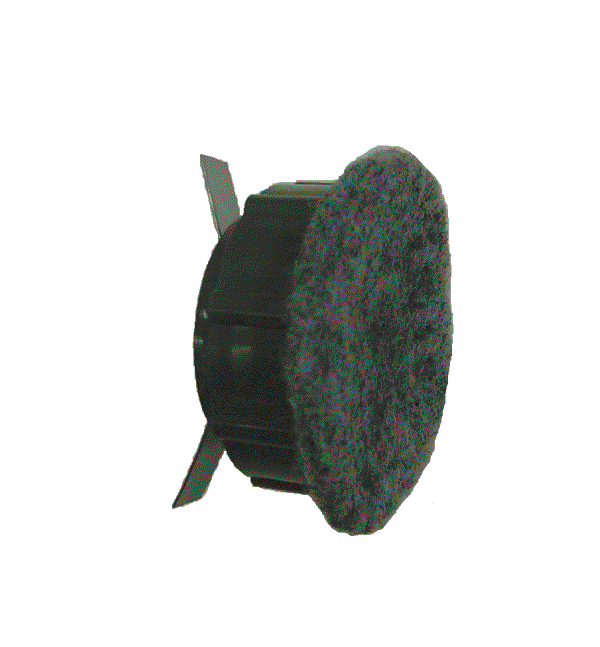

  　KMC型差込フィルター



NETIS登録（CB-160024-A）





補修時に便利な後付けできるフィルターである。

裏込土が流出している既設水抜管に道路側からこの製品を差込むことにより、フィルター材を設置できる。

サイズは径40～150mm。





その他製品など詳しくは、カタログで確認。
