中小石礫・流木捕捉部材 コレッキリスクリーン
-
渓流の上下流の連続性を確保する 透過型部材
-
流下する石礫の径に応じて、 部材間隔を調整
-
様々なタイプの鋼製スリット堰堤に適用可能
概要

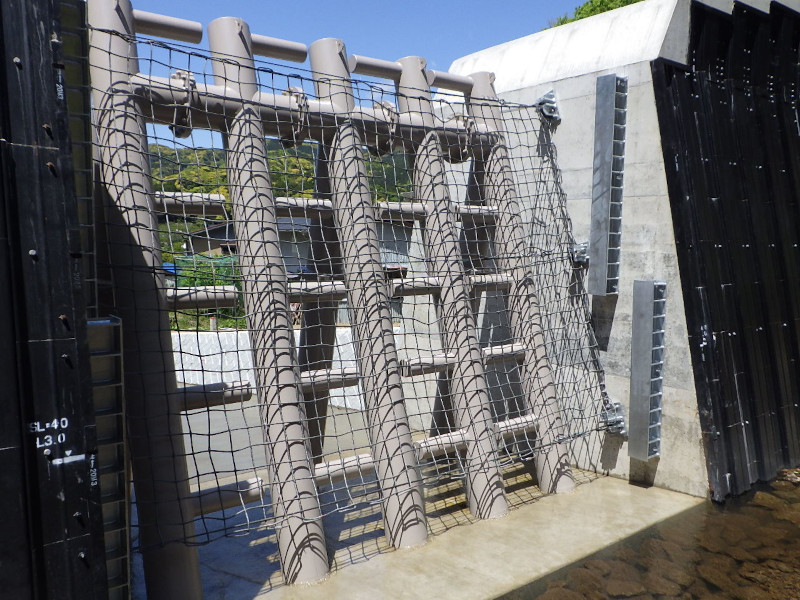

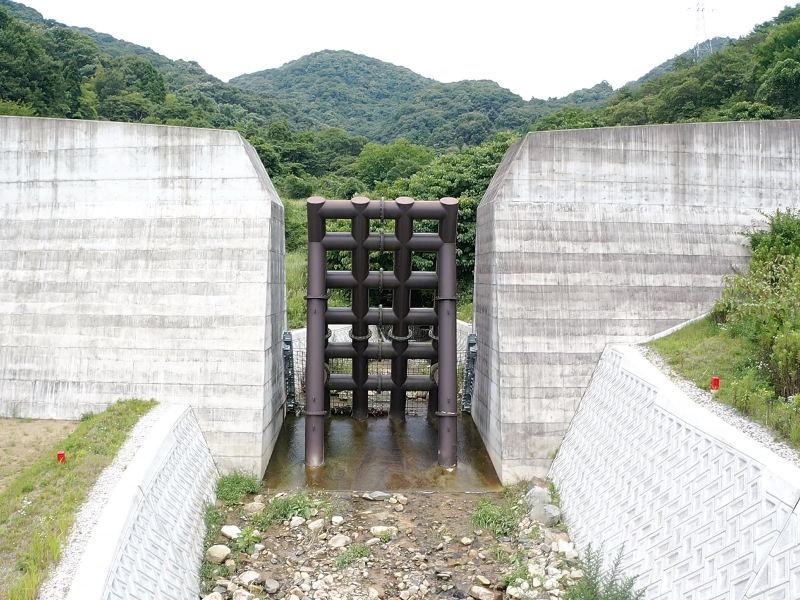

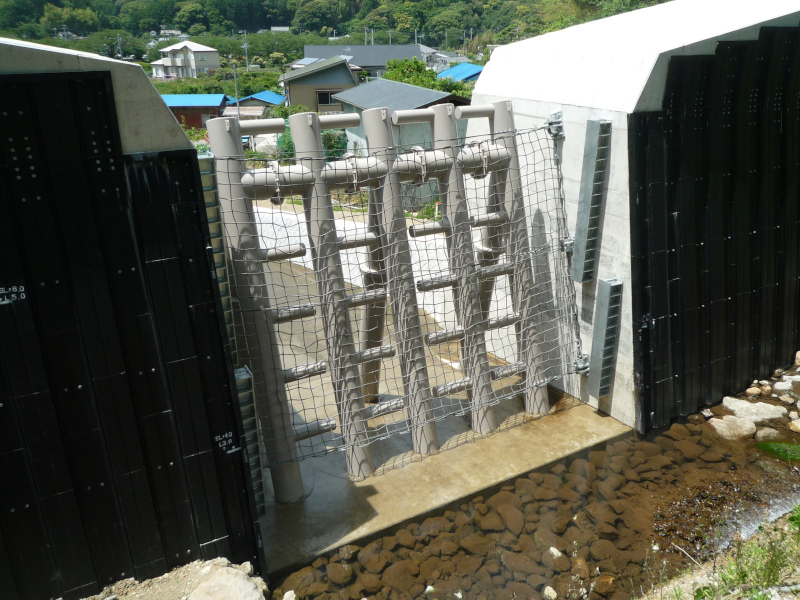

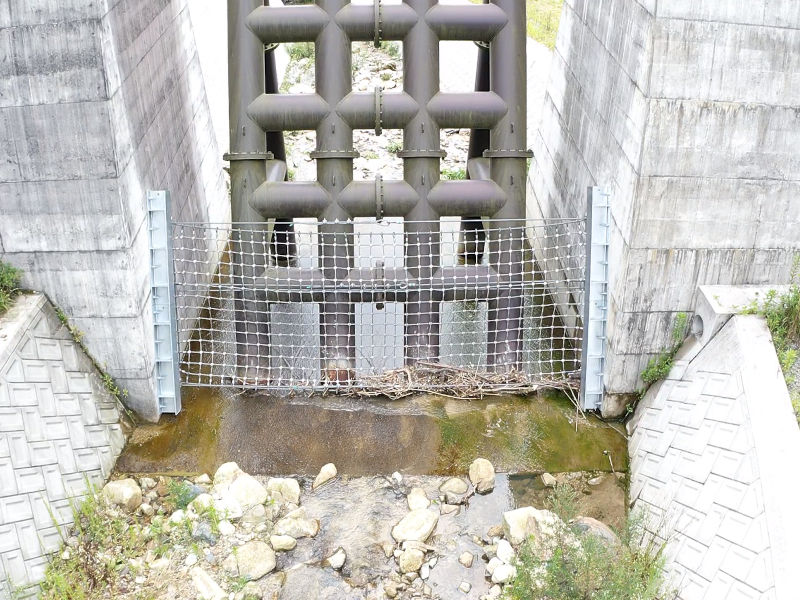

コレッキリスクリーンは、透過型鋼製スリット堰堤の両岸コンクリート部にワイヤロープを定着してスクリーン状に設置することで、堰堤の鋼管の間をすり抜ける小規模土石・流木を捕捉する部材である。主要材料は、ワイヤロープ、ワイヤネット、ブラケットである。ワイヤロープをスクリーン上に配置する構造により、鋼製スリット堰堤の透過性を損なわず渓流の上下の連続性を確保したまま、効果的に中小石礫・流木を捕捉する。堰堤と一体化していない独立した構造であるため、新設・既設を問わず様々なタイプの透過型堰堤に適用可能である。ワイヤロープの目合いは、設計礫径に応じて検討可能であり、現場に最適な間隔に調整できる。また、礫等の衝撃は、ワイヤロープの伸びと可動及び連結部の緩衝部材で吸収する。
新規性
堰堤と一体化していない独立した中小石礫・流木捕捉部材であり、既設・新設堰堤へ設置可能で、透過型鋼製スリット堰堤の捕捉性能を向上する。
期待される効果
・渓流の上下流の連続性を確保する透過型部材で、効果的に中小石礫・流木を捕捉する。
・ワイヤロープの目合いは、設計礫径に応じて間隔を調整することで、流下する石礫を確実に捕捉する。
・堰堤と一体化していない独立した構造により、新設・既設問わず様々なタイプの透過型堰堤に適用することができる。
・礫等の衝撃は、ワイヤロープの伸びと可動、連結部に設置した緩衝部材により吸収する構造であり、優れた衝撃吸収性能を有している。
・ワイヤロープの目合いは、設計礫径に応じて間隔を調整することで、流下する石礫を確実に捕捉する。
・堰堤と一体化していない独立した構造により、新設・既設問わず様々なタイプの透過型堰堤に適用することができる。
・礫等の衝撃は、ワイヤロープの伸びと可動、連結部に設置した緩衝部材により吸収する構造であり、優れた衝撃吸収性能を有している。
適用条件
①現場条件
土石流流体力・堆砂土圧は条件に応じて設計。
②技術提供可能地域
技術提供地域については制限なし 。
③関係法令等
特になし。
土石流流体力・堆砂土圧は条件に応じて設計。
②技術提供可能地域
技術提供地域については制限なし 。
③関係法令等
特になし。
施工事例・施工実績
工事採用実績
- 公
- 6
提供可能地域
北海道 東北 関東 北陸 中部 近畿 中国 四国 九州 沖縄
施工手順
