鋼製スリットえん堤T型

2024/08/28 更新

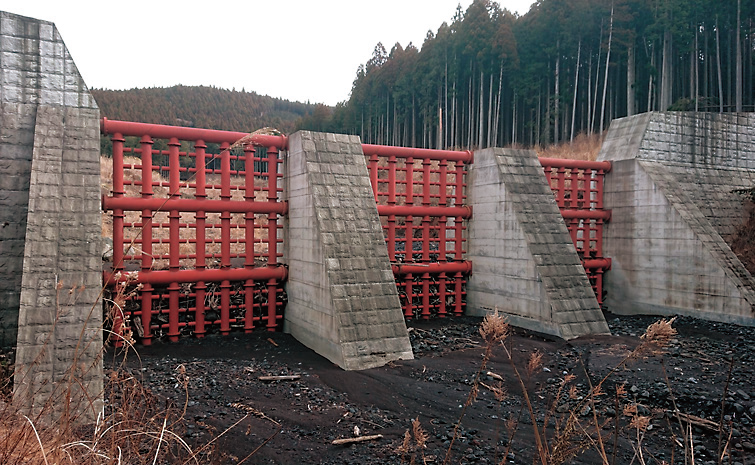

施工事例

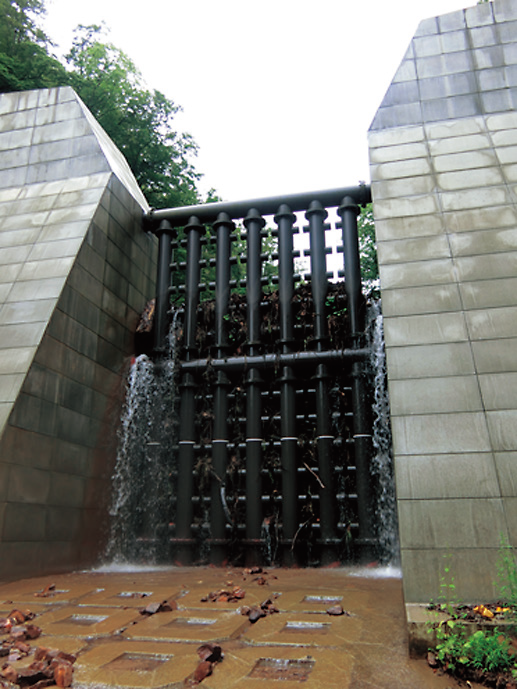

捕捉事例

NETIS登録番号：KT-090003-VR（旧登録）

概要

土石流・流木対策の鋼製透過型砂防えん堤。鋼製スリットえん堤T型は、「土石流・流木対策設計技術指針」に準拠した構造で、鋼管製の梁材と柱材で構成された鋼製フレームを、砂防えん堤の非越流部コンクリート間または水通し部の中間に設置されたバットレスコンクリート間に配置した、透過型砂防えん堤である。また横材は、透過部断面を確実に閉塞させる機能部材で、柱材から張り出す構造となっている。

続きを見る

お問い合わせ

製品概要施工事例・実績

新規性

・従来は底版コンクリート1面支持の立体フレーム構造であったものを非越流部コンクリートを活用した3面支持の平面フレーム構造に変えた。
・従来は鋼管部材をコンクリート中に埋め込んだ支持構造にしていたものを鞘管構造に変えた。

期待される効果

・平面フレーム構造により、鋼管部材および底版コンクリートを小さくすることができるため、コスト縮減,省資源化に寄与する。
・平面フレーム構造により、一部の部材が損傷を受けた場合においても高い冗長性（リダンダンシー）を発揮する。
・平面フレーム構造により、捕捉した礫や流木の除去が容易となり、メンテナンス性が向上する。
・鞘管構造に変えたことにより、温度変化による鋼管の伸縮は鞘管内のクリアランスで対応できることから、部材断面は温度応力で決定されず小断面化が可能になる。
・鞘管構造に変えたことにより、部材の交換が容易になるため、メンテナンス性が向上する。
