流木捕捉工 RBキャッチャー
-
掃流区間で有効な流木対策工
-
堰上げを抑制する配置構造
概要

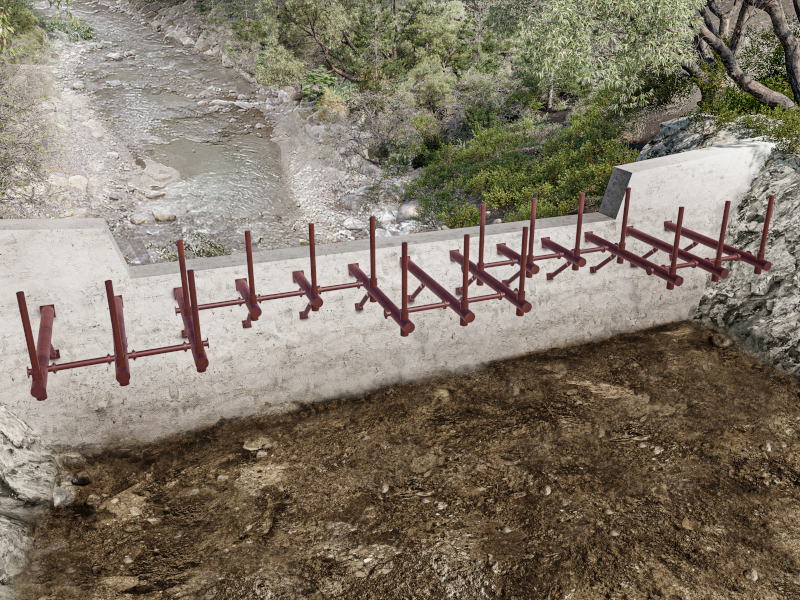

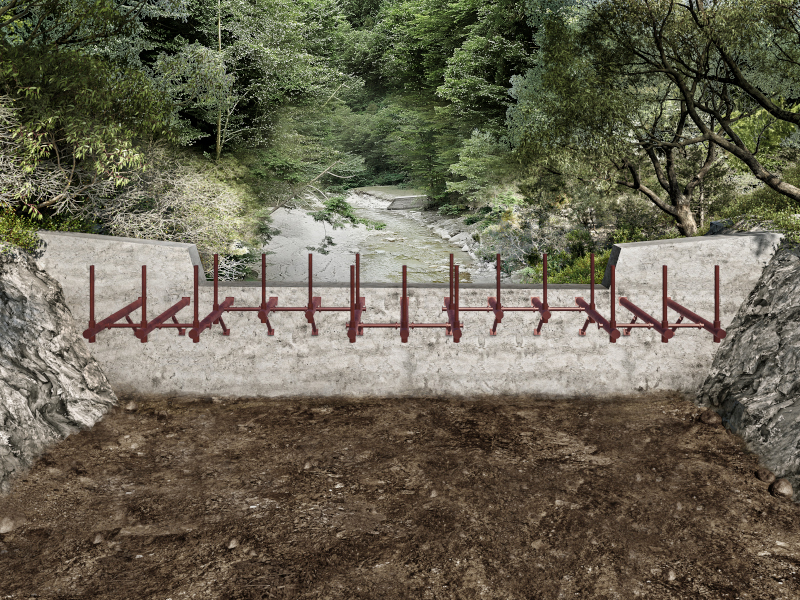

RBキャッチャーは、不透過型砂防堰堤の上流部に直接取り付け、流木捕捉機能を向上させる流木対策工である。主要材料は、鋼管である。堰堤と一体化していない独立した構造であり、新設・既設を問わず不透過型砂防堰堤へ設置可能である。ユニット間に隙間ができる配置構造で水の通り道を確保し、川幅の広い掃流区間でも流木を効果的に捕捉しながら堰上げを抑制する。支柱は、ねばり強さと強度に優れたLST鋼管を採用しており、想定以上の荷重でも破断することなく耐力を保持する。
新規性
堰堤と一体化していない独立した流木対策工であり、流木捕捉性能を向上しながら、独自配置構造により堰上げを抑制できる。
期待される効果
・堰堤と一体化していない独立した構造で、新設・既設問わず不透過型砂防堰堤に設置可能である。またシンプルな構造で施工が容易である。

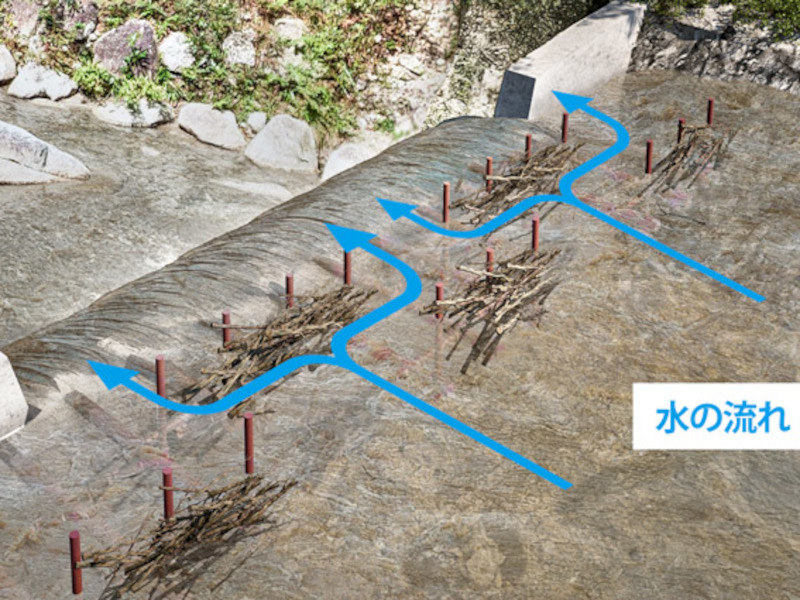

・堰上げを抑制する配置構造で、直線配置とは異なりユニット間に水の通り道ができるため、川幅のある掃流区間でも流木を確実に捕捉する。
・支柱は、外部鋼管内に複数の小口径鋼管や鉄筋を配置し、隙間にモルタルを重鎮した「蓮根型中空構造鋼管（LST）」を採用している。想定以上の荷重でも破断することなく耐力を保持する。
・堰上げを抑制する配置構造で、直線配置とは異なりユニット間に水の通り道ができるため、川幅のある掃流区間でも流木を確実に捕捉する。
・支柱は、外部鋼管内に複数の小口径鋼管や鉄筋を配置し、隙間にモルタルを重鎮した「蓮根型中空構造鋼管（LST）」を採用している。想定以上の荷重でも破断することなく耐力を保持する。
適用条件
①現場条件（HP工種比較一覧より）
静水圧は条件に応じて設計。
②技術提供可能地域
技術提供地域については制限なし 。
③関係法令等
特になし。
静水圧は条件に応じて設計。
②技術提供可能地域
技術提供地域については制限なし 。
③関係法令等
特になし。
施工事例・施工実績
提供可能地域
北海道 東北 関東 北陸 中部 近畿 中国 四国 九州 沖縄
