コニカルマット
2022/12/19 更新-

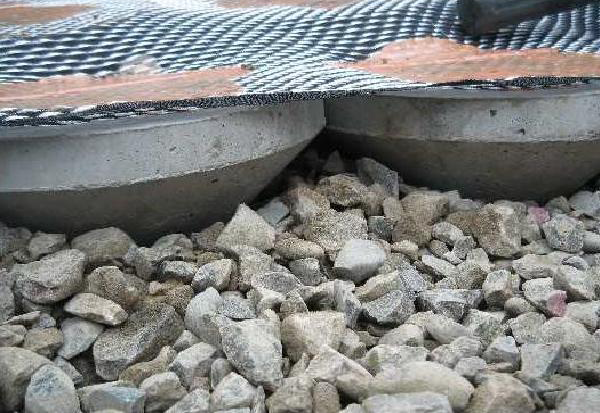

砕石への埋め込み状況
-
砕石への埋め込み状況
NETIS登録番号：HR-110013-VR（旧登録）
概要
軟弱地盤上の構造物等の基礎部に使用することで支持力補強・不同沈下抑制効果等を発揮する製品
新規性
■円錐型のコンクリートブロックと引張耐力を有した高強度合成繊維シートを接着固定し一体化した材料であるため、以下のような効果を相乗的に発揮する。
・円錐型コンクリートブロックによる、地盤強度の向上及び圧密沈下の抑制。
・円錐型コンクリートブロックによってロッキングされた高強度合成繊維シート（84kN/m）の引張耐力による、安定性の向上。
・円錐型コンクリートブロックと高強度合成繊維シートの一体化による、不同沈下の抑制。
■数回の性能確認実験により、以下の性能、効果を確認している。
・無処理地盤に対し、極限支持力が2.7倍向上。
・無処理地盤に対し、沈下量が1/2に軽減。
・良好な施工性を確認。
■円錐型コンクリートブロックと高強度合成繊維シートを工場で一体化した最大10.4m2/枚の大型製品であるため、急速施工を可能とし工期短縮と省力化効果を発揮する。
・円錐型コンクリートブロックによる、地盤強度の向上及び圧密沈下の抑制。
・円錐型コンクリートブロックによってロッキングされた高強度合成繊維シート（84kN/m）の引張耐力による、安定性の向上。
・円錐型コンクリートブロックと高強度合成繊維シートの一体化による、不同沈下の抑制。
■数回の性能確認実験により、以下の性能、効果を確認している。
・無処理地盤に対し、極限支持力が2.7倍向上。
・無処理地盤に対し、沈下量が1/2に軽減。
・良好な施工性を確認。
■円錐型コンクリートブロックと高強度合成繊維シートを工場で一体化した最大10.4m2/枚の大型製品であるため、急速施工を可能とし工期短縮と省力化効果を発揮する。
期待される効果（詳細）
・施工性向上による工期短縮とトータルコストの縮減。
適用条件
① 自然条件
・特になし。
② 現場条件
・特になし。
③ 技術提供可能地域
・制限なし。
④ 関係法令等
・特になし。
・特になし。
② 現場条件
・特になし。
③ 技術提供可能地域
・制限なし。
④ 関係法令等
・特になし。
使用する機械・工具
- 振動ローラ
- 専用吊り具
- バックホウ
