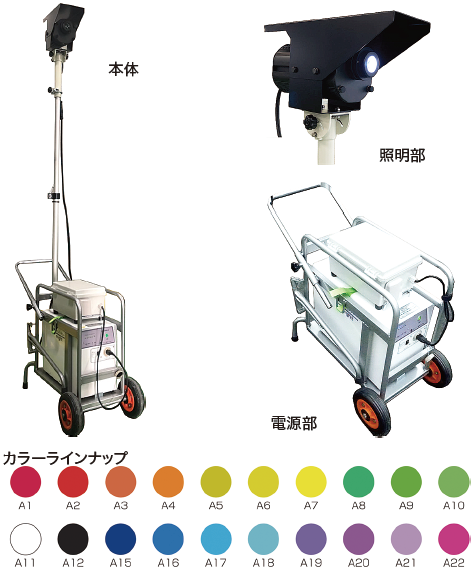

移動式路面標示プロジェクター
2025/10/29 更新特徴
1. 夜間の路面や壁面、室内などに必要な情報をLEDで投影する。工事箇所にLED移動式路面標示プロジェクターを設置し、通行車両の誘導や注意喚起に利用できる。LEDでの投影となるため、街中での明るい現場などでも十分な鮮明さで出力することが可能。
2. 屋外対応型プロジェクターで、LED 輝度を最大化するメタルゴボ、カラー表示可能なガラスゴボの作成により、自由な表示が可能。また、斜め投影補正も可能。
3. 標示の点滅機能で注意喚起効果が更に高くなる。
4. 17種類のカラーバリエーションがあり、場面に応じ、適したカラーでカラーイメージを作成できる。
5. 夜間の住宅街で発電機の騒音は、苦情の原因となるが、リチウムイオンバッテリー搭載のため、静粛性が高く、夜間の住宅街でも使用が可能。
6. 周囲の温度変化やバッテリーの状態にもよるが、目安として出力時間は約24時間あるため、十分に夜間を通して稼働が可能。

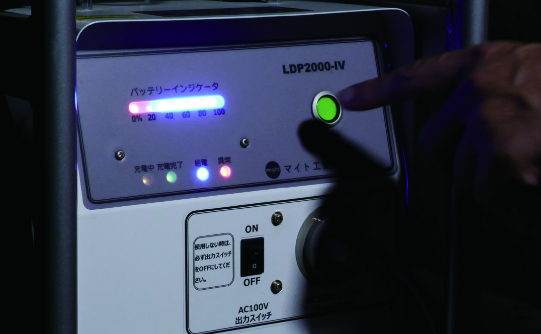

7. 制御ボックスを設置する事によって、LED に無駄な電流を流さない様に制御し、バッテリーとLEDの長寿命化を図った。
8. 自由なレイアウトで路面や壁面などの汚れを気にせずに投影可能。
9. 移動式なので工事の状況によって配置替えがし易い。
10.工事の進捗に応じて交通規制を変更する場合でも、台車が付いているのでプロジェクターを容易に移動できる。
11.工事現場に限らず、イベントや工場内でも使用可能。野外フェス、屋内コンサート等の会場への誘導、イベント終了後の帰宅誘導にも使用可。壁面貼った印刷物などで誘導する方法と比較し、LED移動式路面標示プロジェクターは壁面に大きく出力することができるので、注目度が上がる。
2. 屋外対応型プロジェクターで、LED 輝度を最大化するメタルゴボ、カラー表示可能なガラスゴボの作成により、自由な表示が可能。また、斜め投影補正も可能。
3. 標示の点滅機能で注意喚起効果が更に高くなる。
4. 17種類のカラーバリエーションがあり、場面に応じ、適したカラーでカラーイメージを作成できる。
5. 夜間の住宅街で発電機の騒音は、苦情の原因となるが、リチウムイオンバッテリー搭載のため、静粛性が高く、夜間の住宅街でも使用が可能。
6. 周囲の温度変化やバッテリーの状態にもよるが、目安として出力時間は約24時間あるため、十分に夜間を通して稼働が可能。
7. 制御ボックスを設置する事によって、LED に無駄な電流を流さない様に制御し、バッテリーとLEDの長寿命化を図った。
8. 自由なレイアウトで路面や壁面などの汚れを気にせずに投影可能。
9. 移動式なので工事の状況によって配置替えがし易い。
10.工事の進捗に応じて交通規制を変更する場合でも、台車が付いているのでプロジェクターを容易に移動できる。
11.工事現場に限らず、イベントや工場内でも使用可能。野外フェス、屋内コンサート等の会場への誘導、イベント終了後の帰宅誘導にも使用可。壁面貼った印刷物などで誘導する方法と比較し、LED移動式路面標示プロジェクターは壁面に大きく出力することができるので、注目度が上がる。
公的評価番号等
Made in 新潟 登録技術NO.2019D202
| 適用範囲 |
1.夜間、トンネル内、高架下など太陽光の影響を受けない路面 2. 電源がバッテリーの為、使用環境が-10℃以下にならない地域 3.昼間または高輝度の照明下では、適用外
| 施工方法 |
1.設置箇所まで移動
2.設置箇所での照射角度の調整
3.路面標示のピントの調整

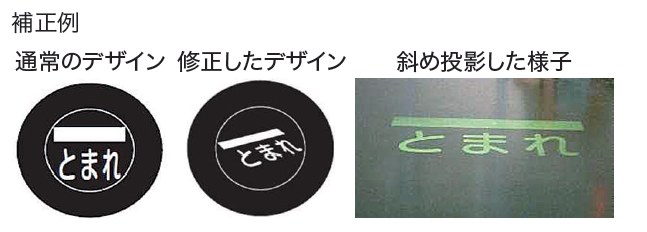

補正例

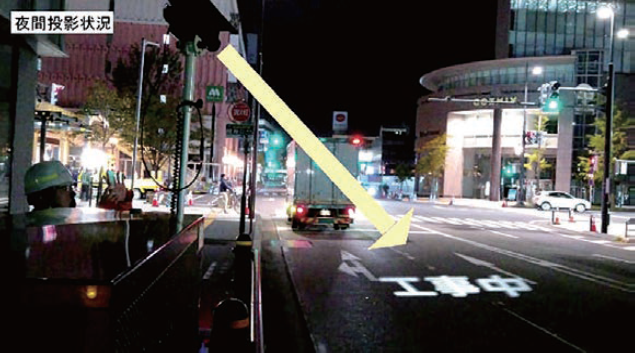

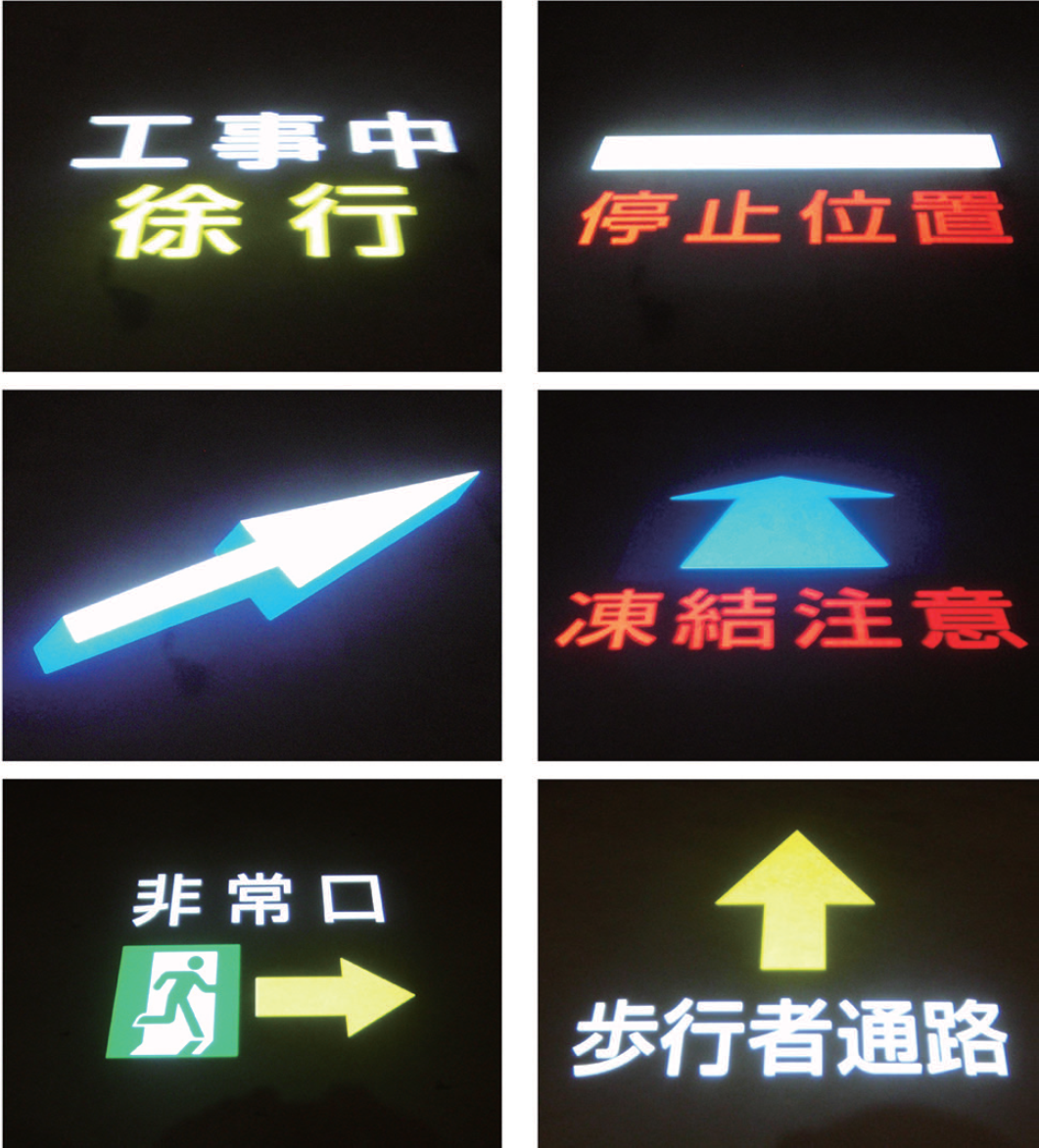

| 使用例 |


施工手順
-

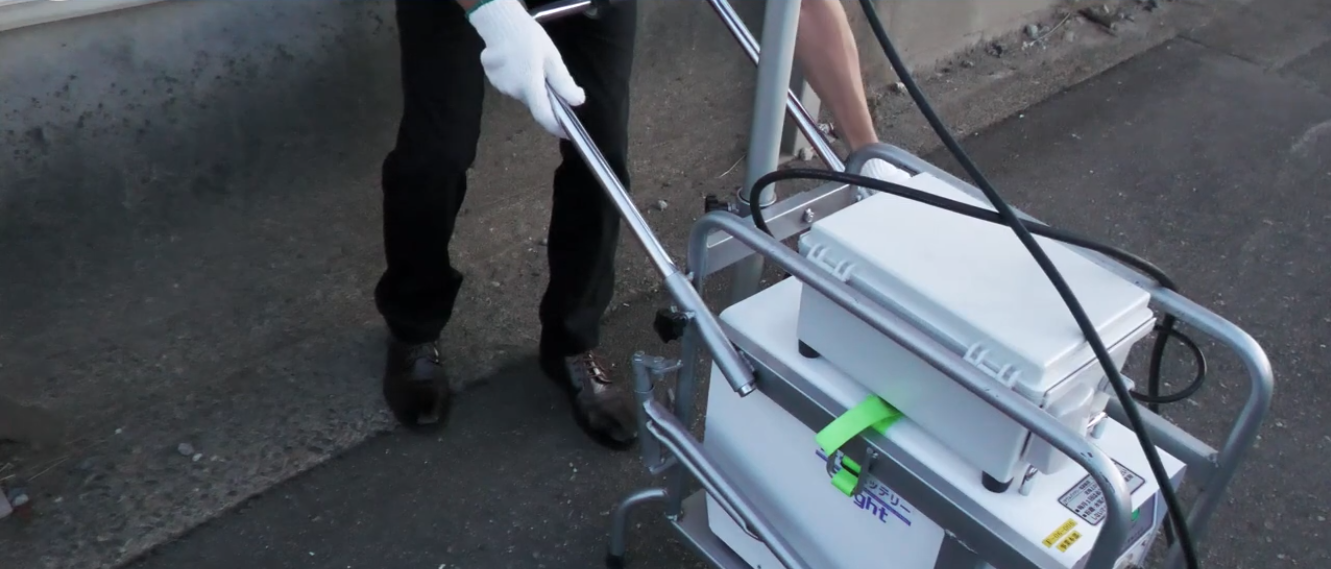

①台車引手調整
左右の引手調整ボルトを緩め、引き手を手前に引く
-

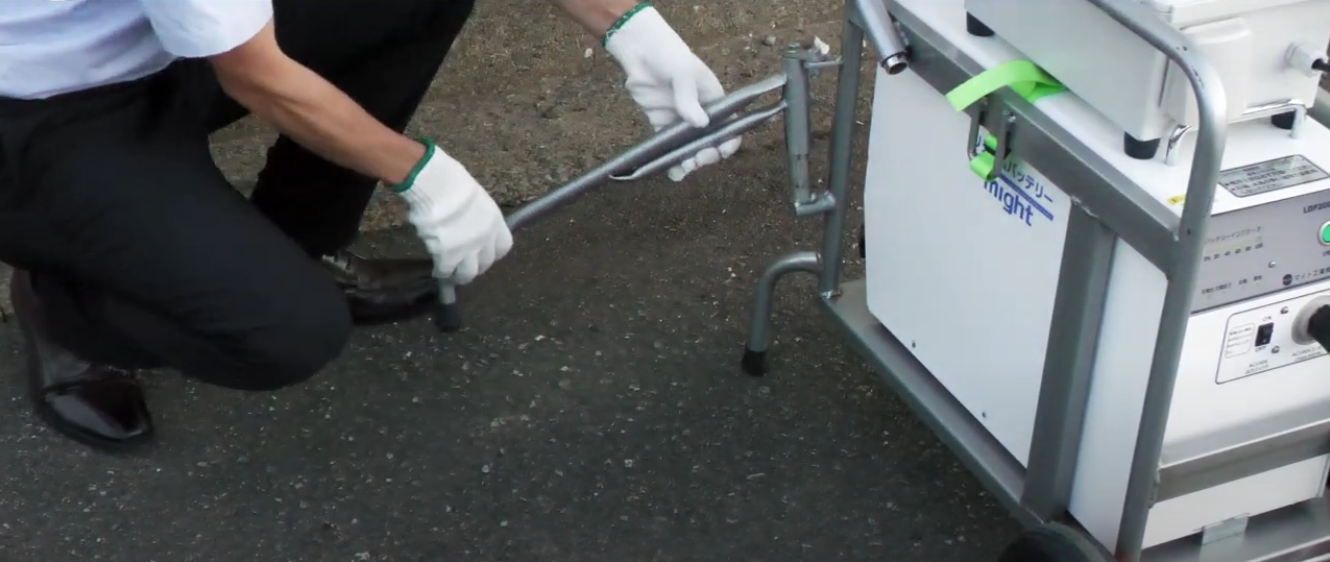

②台車固定
アウトリガーを持ち上げ手前に引き、プロジェクターが転倒しないよう固定する
-
③プロジェクター部設置
プロジェクター部を設置し、画像を投影したい方向にプロジェクターを向け、水平方向調整ボルトを回し、水平方向を固定する
-

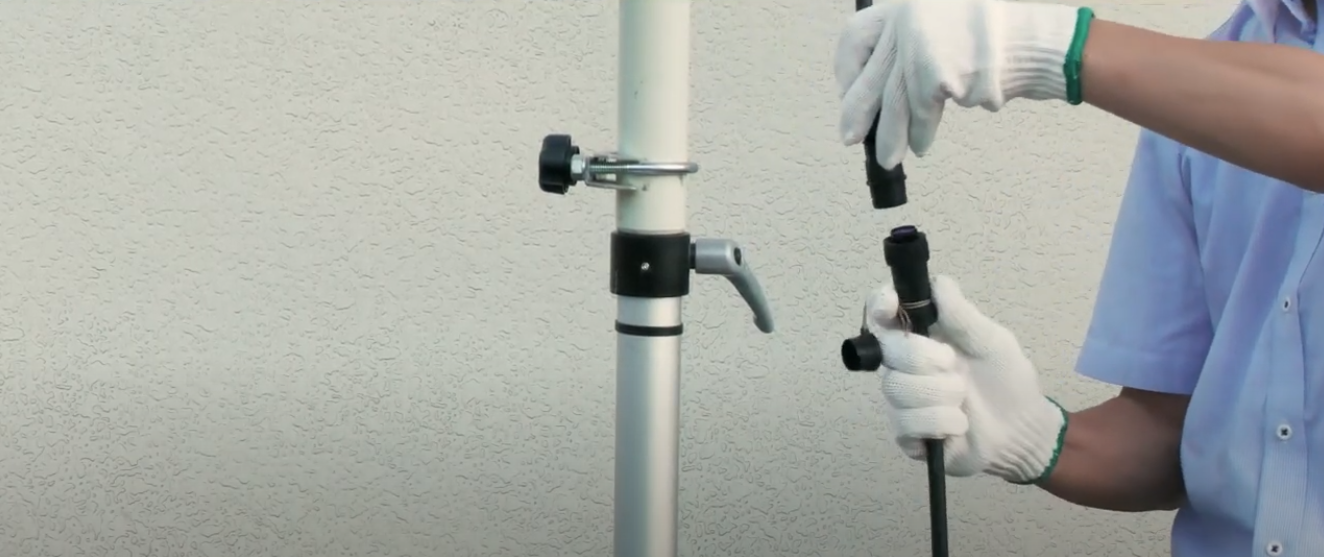

④防水コネクター接続
防水コネクターを接続。防水コネクターに無理な力がかからないよう注意
-

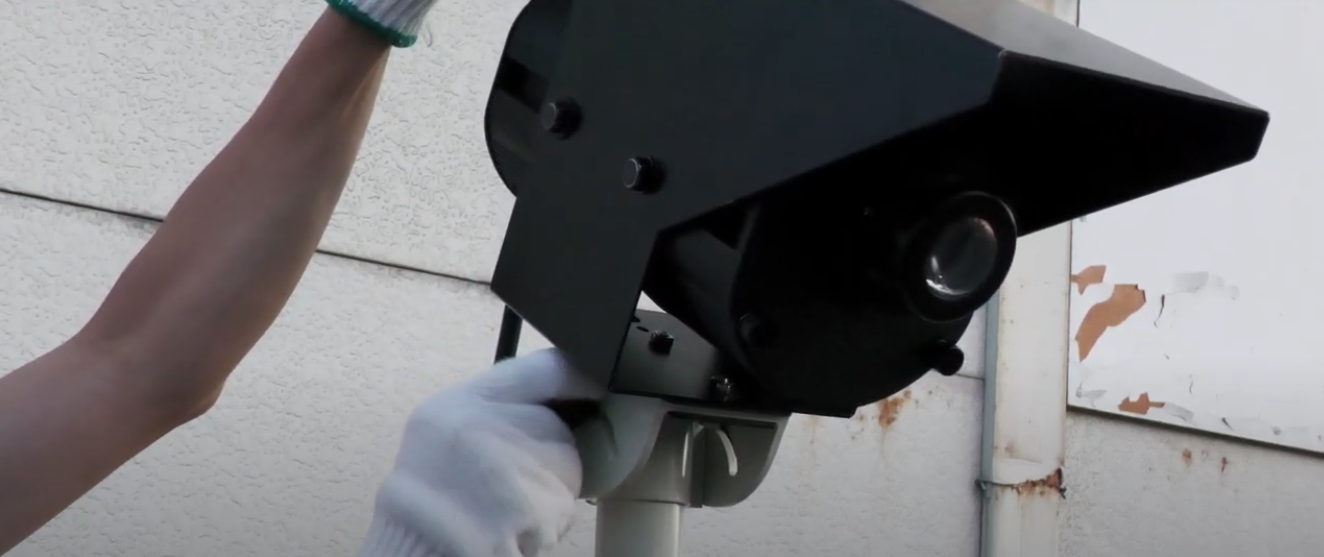

⑤プロジェクターの角度調整
任意の角度で調整ボルトを締める
-

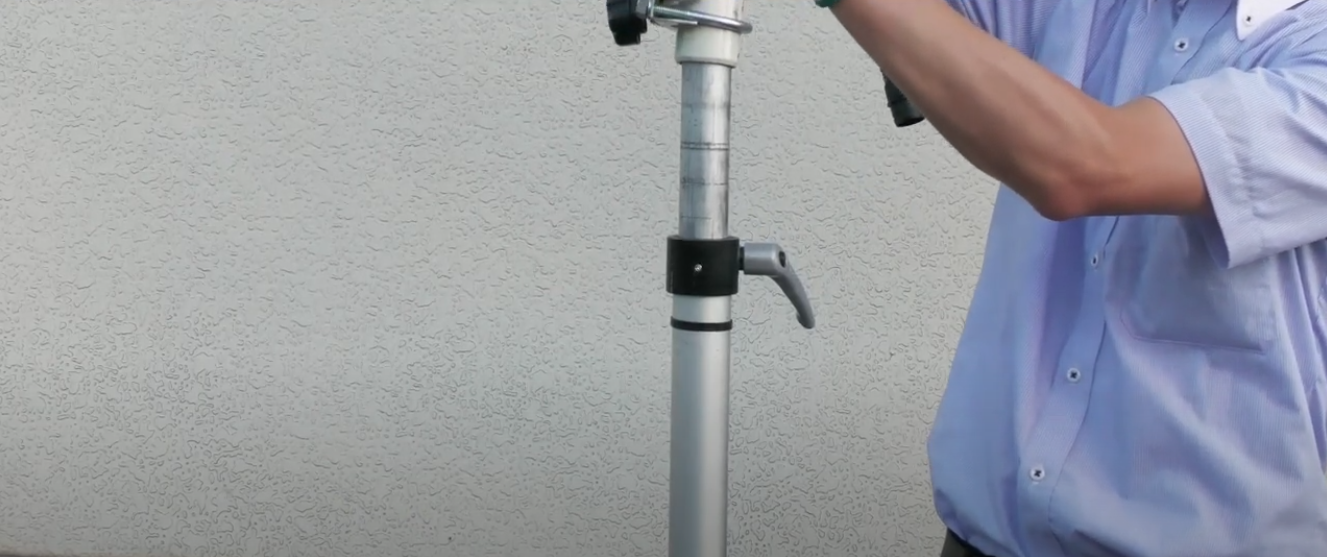

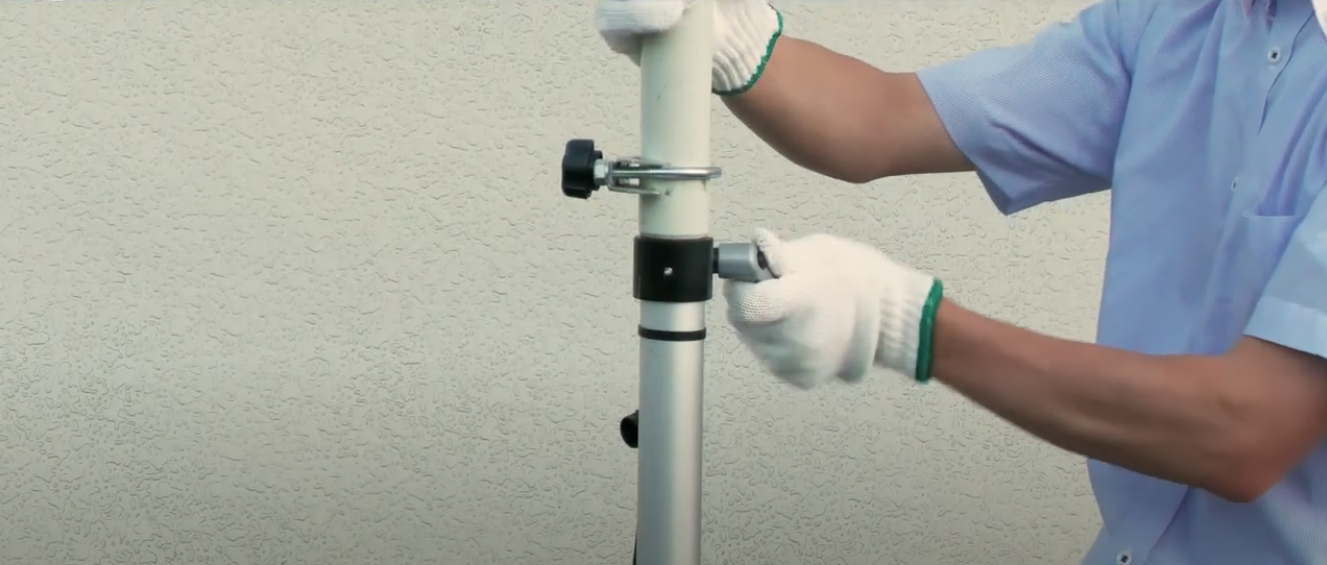

⑥伸縮ポール高さ変更
伸縮ポール長さ調整レバーで高さを変更する
-

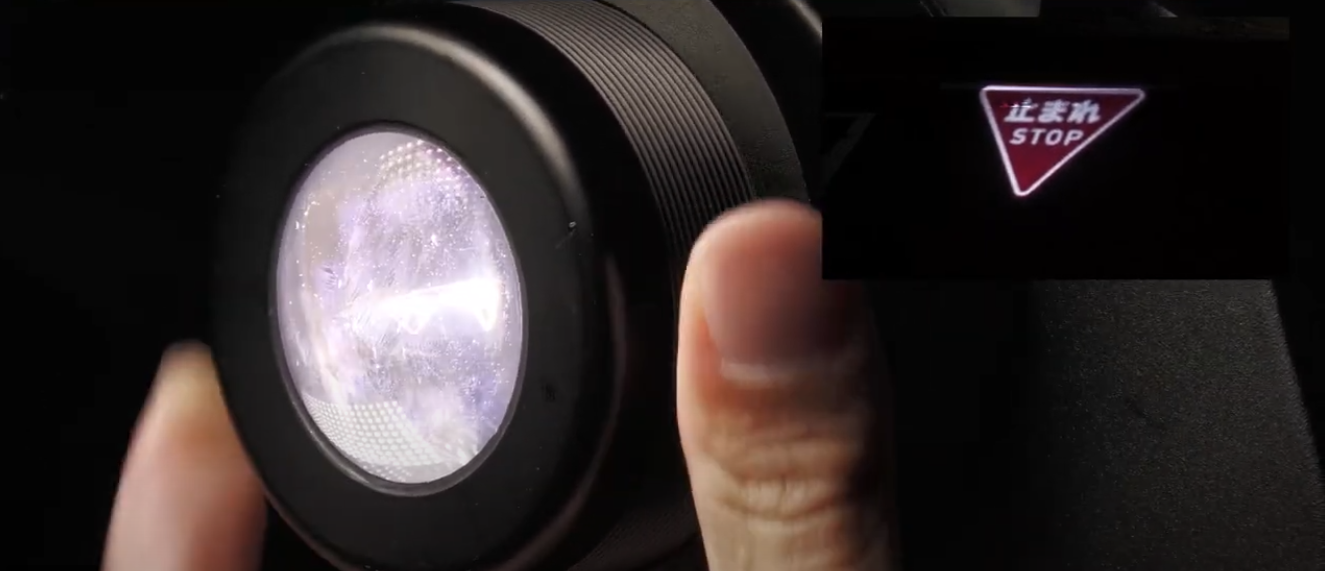

➆ピンボケ調整
レンズを左右どちらかに回しピンボケ調整を行う。調整後、リングを右に回し固定する
-

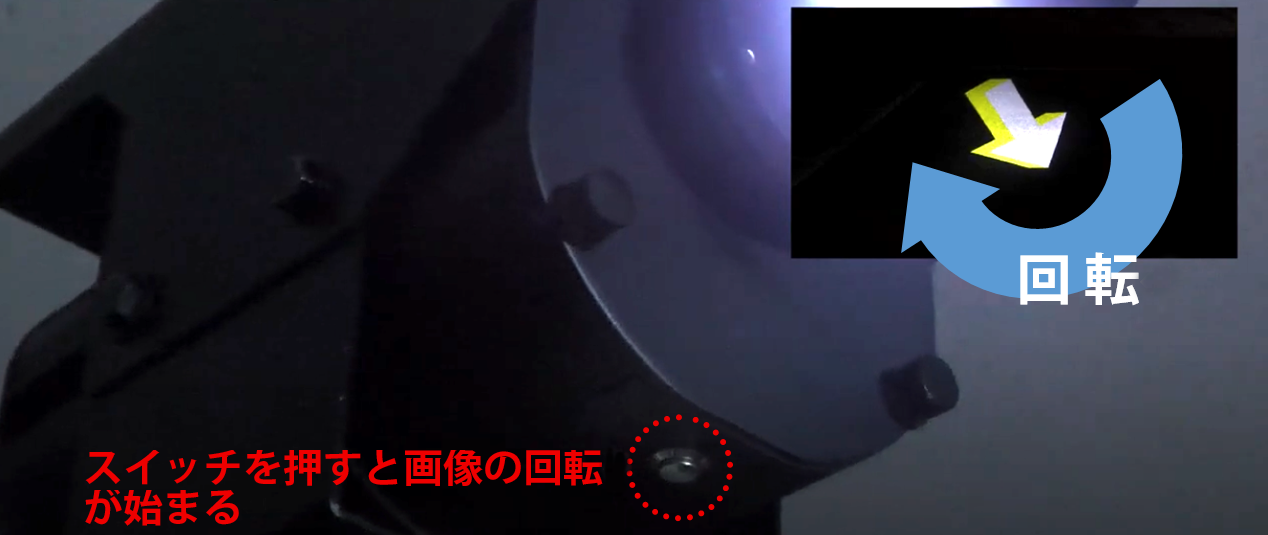

⑧イメージカラーゴボ
制止・回転スイッチを押すと回転が始まる(投影画像の角度調整)。再度スイッチを押すと停止する(終了、以上は設置手順)
