柱状体圧入補強協会
かみ合わせ継手による鋼板巻き立て工法（無溶接型）
2019/06/03 更新-

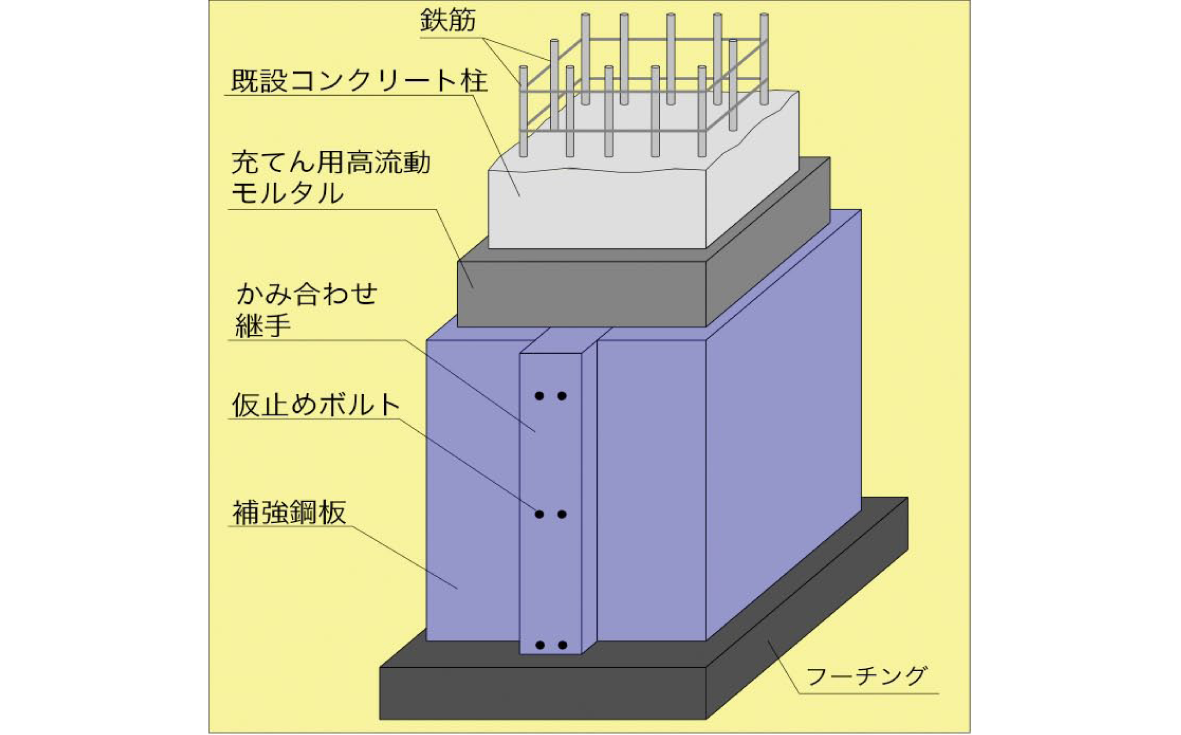

かみ合わせ鋼板巻立て工法
-

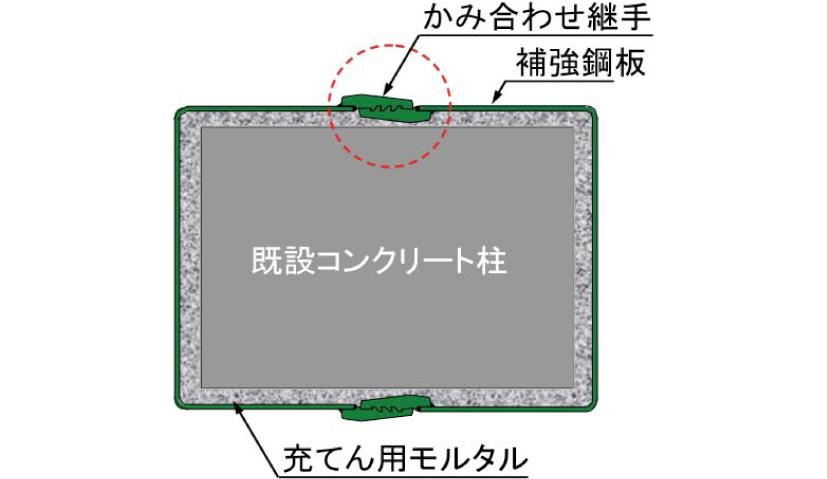

断面図
-
かみ合わせ継手部
-

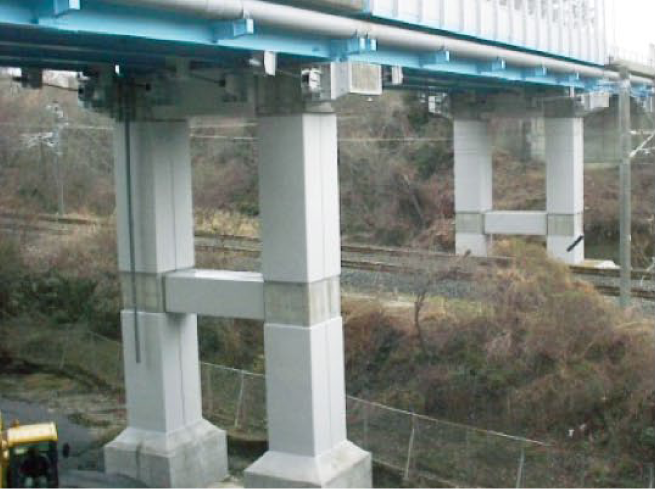

2層式ラーメン高架橋柱
NETIS登録番号：TH-980001-V（旧登録）
概要
鋼板巻き立て工法における鋼板組立に現場溶接が不要な機械式継手を使用する工法
新規性
・鋼板組立に現場溶接が不要な機械式継ぎ手（かみ合わせ継ぎ手）を使用する工法。
・高架橋、橋脚（円形、矩形、小判型）に適用可能である。
・高架橋のように連続している構造物に対しては、取り付けが容易であるため現場での工事が少ないため、短工期安価な施工費となる。
・現場での溶接が不要であるため、水中にある橋脚に仮締切なしで施工することが可能である。
・高架橋、橋脚（円形、矩形、小判型）に適用可能である。
・高架橋のように連続している構造物に対しては、取り付けが容易であるため現場での工事が少ないため、短工期安価な施工費となる。
・現場での溶接が不要であるため、水中にある橋脚に仮締切なしで施工することが可能である。
適用条件
高架橋、橋脚のじん性、せん断、曲げ補強に適用
施工事例・施工実績
施工手順
