DRB（ディスク型高面圧ゴム支承）

概要

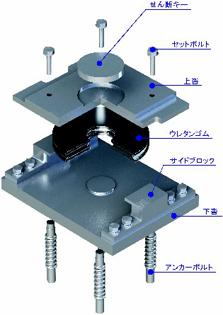

橋梁に使用する鉛直支持・回転追随機能を有する支承装置。

新規性

・従来は本体ゴム部に天然ゴムを使用していたが、ウレタンゴムを使用した。
・従来は積層ゴム構造であったが、単層ゴム構造を実現し支承高をコンパクト化した。
・従来は許容支圧応力度が最大12N/mm2であったが、材料特性により25N/mm2を可能にした。
・従来よりも許容支圧応力度を向上させることにより、支承平面寸法をコンパクト化した。

期待される効果

・本体ゴム部を単層ゴム構造にし、これにより本体ゴム部高さが低くできる。
・許容支圧応力度の向上（25N/mm2）により、本体ゴム部の平面寸法をコンパクト化できる。
・ゴム体高さが低くなったことで作用モーメントが減少し、支承装置のコンパクト化、コスト縮減が図れる。
・コンパクトな支承構造を実現し、桁下空間が狭い既設橋梁において適用性の向上が期待できる。

適用条件

① 自然条件
・降雪時、暴風時の施工は適さない。
② 現場条件
　Ⅲ種地盤、最大反力6,341kN、固定支承の場合。
・支承寸法：900（L）×1,300（B）×237（H）
・支承重量：1,767kg
・無収縮モルタル打設平面寸法：1,080mm×1,480mm
・架設重機：4.9t吊りラフテレーンクレーン
・施工ヤード：5m×9m程度
③ 技術提供可能地域
・日本全国。
④ 関係法令等
・特になし。
