ハイブリッドボルト
2025/06/26 更新-
ハイブリッドボルト
-

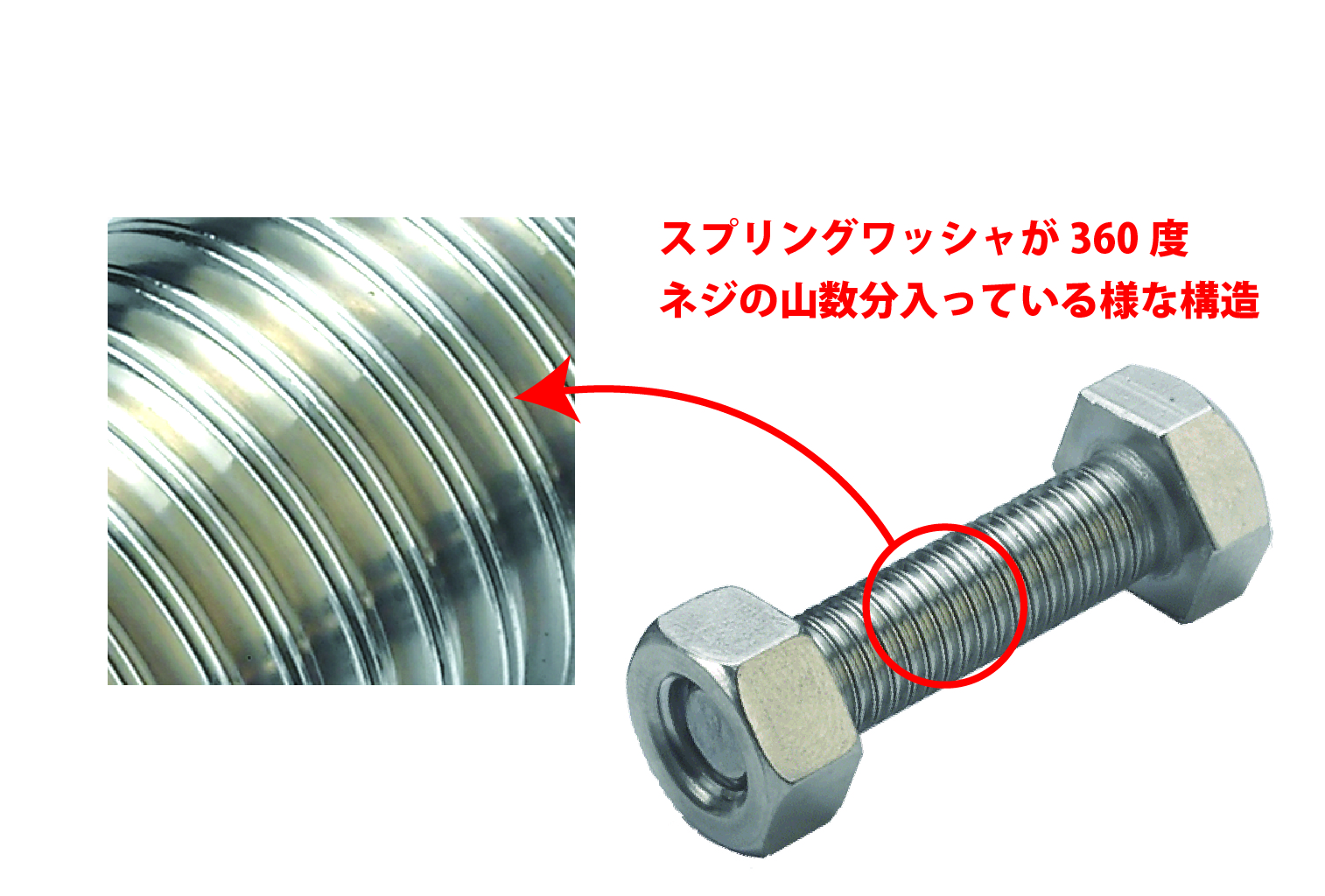

構造説明
-

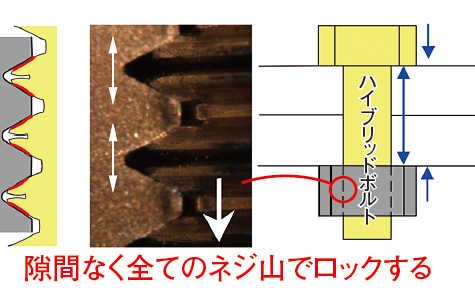

ハイブリッドボルトの締結
NETIS登録番号：QS-180031-A
概要
ネジ山にスリットを入れたことにより、ボルトの緩み・脱落を防止する技術。
ナットの緩み止めが使用できない箇所や橋梁部などの振動が大きな箇所で特に効果を発揮する。
従来技術
フリクションリング内蔵型の緩み止めナット
公的評価番号等
NETIS：QS-180031-A
新規性
ネジ山に設けたスリットがバネの効果を果たし、
ボルトのネジ山が反発することでナットの緩み・脱落を防止する。
ボルトのネジ山が反発することでナットの緩み・脱落を防止する。
期待される効果
ネジ山に設けたスリットによって緩み・脱落防止の効果が生まれ、第三者被害の防止が期待できる。
【ハイブリッドボルトの特徴】
①特殊ナットや接着剤は不要
ボルト自体に緩み止め効果があるため、
ナットや直接タップ加工を施した箇所でも制限なく使用が可能。
②止めネジや途中止めの用途に最適
ネジ山でロック効果を持つことができるため、
軸力を掛けることが難しい箇所（締結剤が柔らかい等）や
軸力を掛ける事ができないネジ（止めネジ等）の用途に適している。
③特殊材質・表面処理も可能
材質はSUS304系、SUS316L・鉄・SCM435材等。
その他アルミ、チタンやコバール、ハステロイなど特殊材質の製作も可能。
※処理によっては行えない場合もあるため要相談。
④頭部形状の変更が可能
ネジ山に緩み止め効果のあるスリット加工を施しているため、
頭部については六角や十字など形状の変更が可能。
【ハイブリッドボルトの特徴】
①特殊ナットや接着剤は不要
ボルト自体に緩み止め効果があるため、
ナットや直接タップ加工を施した箇所でも制限なく使用が可能。
②止めネジや途中止めの用途に最適
ネジ山でロック効果を持つことができるため、
軸力を掛けることが難しい箇所（締結剤が柔らかい等）や
軸力を掛ける事ができないネジ（止めネジ等）の用途に適している。
③特殊材質・表面処理も可能
材質はSUS304系、SUS316L・鉄・SCM435材等。
その他アルミ、チタンやコバール、ハステロイなど特殊材質の製作も可能。
※処理によっては行えない場合もあるため要相談。
④頭部形状の変更が可能
ネジ山に緩み止め効果のあるスリット加工を施しているため、
頭部については六角や十字など形状の変更が可能。
適用条件
①自然条件
・特になし
②現場条件
・特になし
③技術提供可能地域
・全国
④関係法令等
・特になし
・特になし
②現場条件
・特になし
③技術提供可能地域
・全国
④関係法令等
・特になし
活用効果
- 経済性
- 低下
- 品質
- 向上
- 施工性
- 同程度
- 工程
- 同程度
- 安全性
- 向上
施工事例・施工実績

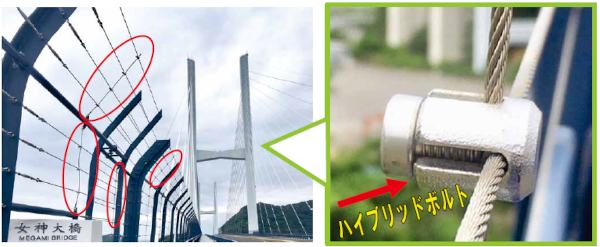

施工例：ながさき女神大橋道路維持改良工事
工事採用実績
- 国
- 0件
- 公
- 1件
- 民
- 0件
提供可能地域
北海道 東北 関東 北陸 中部 近畿 中国 四国 九州 沖縄
