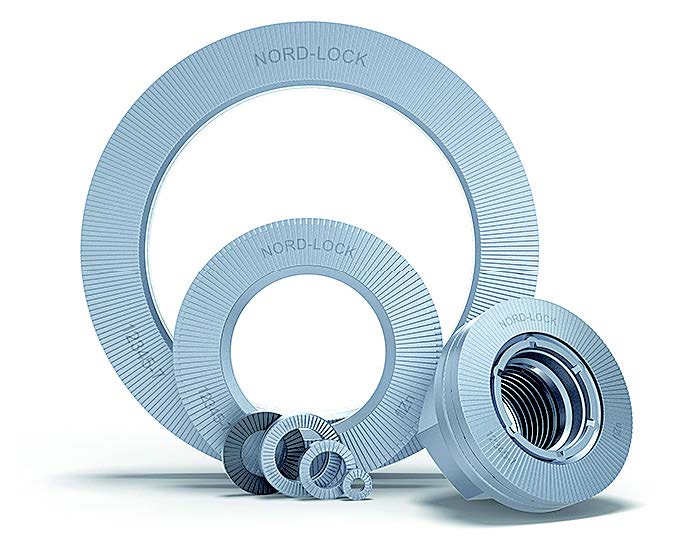

ノルトロックワッシャー

2024/08/30 更新

NETIS登録番号：KKK-190002-VE

概要

ボルト・ナットの緩み防止対策として、特殊構造の2枚組ワッシャーで回転緩みを物理的に防止する技術

お問い合わせ

製品概要施工事例・実績

・ワッシャーの形状および構成を、平座金から、片面がカム面、反対の面が放射状のリブ面からなる2枚組構成とした。
・カムの角度(α)をねじリード角度(β)よりも大きくすることで、緩み方向に力が加わった際にウェッジロック効果による軸力上昇が発生するようにした。

・ワッシャーの形状および構成を、片面がカム面、反対の面が放射状のリブ面からなる2枚組構成としことにより、摩擦によって緩みに抵抗する平座金に対し、摩擦に依存しない物理的なゆるみ止めが可能となるため、船舶接岸や強風、設備稼働等による振動に対しても、ボルト・ナットの回転緩みを防止することができる。

①自然条件
・特になし
②現場条件
・作業スペースとして、1m×1m程度必要
③技術提供可能地域
・全国提供可能
④関係法令等
・特になし
