KGケーソン刃口土砂除去装置

2024/06/06 更新

画像情報無し

NETIS登録番号：KK-190002-VE

概要

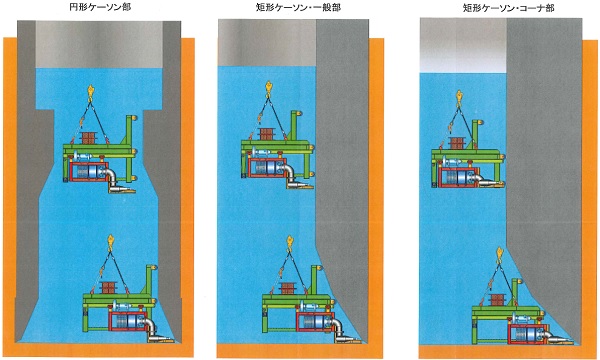

ケーソン沈設工において、刃口下部の土砂を水中ポンプの噴流で除去する技術で、水中攪拌機による装置の安定化や大きな噴流力による掘削能力の向上、アウトリガーによる着底部不陸への対応等、硬質砂質土層へも対応できるよう工夫している

お問い合わせ

製品概要

新規性

・刃口土砂の突き崩し方法を、潜水士によるウォータージェットから特殊ノズルを装着した水中ポンプの噴流に変えた

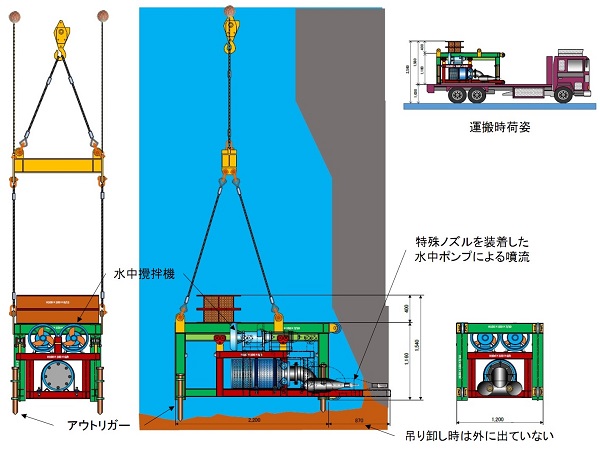

・水中ポンプに90°エルボを装着し、下向きの噴流吐出を可能とした
・噴流による装置の振れを抑制するため、アウトリガーおよび水中攪拌機を装着し、装置の安定化を図った
・水中攪拌機の推力により、ポンプと特殊ノズルが所定の位置に移動し、近接できるようにした
・噴流水は、ケーソン内滞流水を水中ポンプで循環させる構造とした
・装置自身を沈めて遠隔操作できるため、潜水士が不要となった
