MuSSL工法

2021/08/11 更新

NETIS登録番号：KT-190070-A

概要

鋼道路橋RC床版の更新工法。

youtubeを見る お問い合わせ
製品概要

新規性

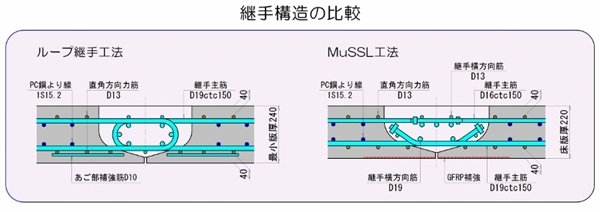

・橋軸方向のループ鉄筋配置を、曲げ上げた鉄筋と円形ナットとした定着体を使用した継手構造に変えた。
・ループ継手工法では、床版架設後に横から横方向鉄筋をループ内へ挿入する必要があったが、本工法では床版架設途中の配筋作業に変えた。

期待される効果

1．橋軸方向のループ鉄筋配置を曲げ上げた鉄筋と円形ナットとした定着体を使用した継手構造に変えたことにより、
・床版を20mm薄くでき、重量が低減されるため、耐震性および安全性の向上が図れる。
・間詰部の鉄筋配置が容易となり、足場の外からの作業が少なくなるため、作業環境の向上が図れる。

2．継手部の横方向鉄筋を床版架設途中の配筋作業に変えたことにより、間詰め部に配置される、横方向鉄筋の配置が容易となり、工期の短縮、施工性の向上が図れる。

適用条件

① 自然条件
・台風、長雨、降雪等が集中する時期以外
② 現場条件
・施工機械：既設床版の撤去、取替床版の架設に用いる120t以上のクレーンが必要。
・施工足場：既設床版の撤去、取替床版の架設時に使用する作業足場が必要。
・その他：施工範囲の交通規制が必要
③ 技術提供可能地域
・技術提供可能地域の制限はなし。
④ 関係法令等
・道路交通法
・車両制限令
・労働基準法
・労働安全衛生法

施工事例・施工実績

施工手順

会社情報

会社名
ピーエス・コンストラクション（株）
TEL
03-6385-9111
企業情報
公式サイト
