掛け型LEDトンネル照明器具及び取付金具
2021/03/05 更新-

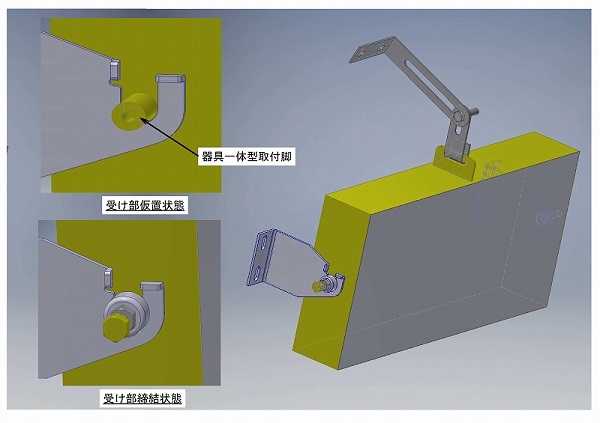

イメージ図
NETIS登録番号：KK-190044-A
概要
照明器具が落下モードになった際、照明器具の振れ角度を制限することで通行車両への危険性を減らし、安全性を向上した技術。
新規性
・落下防止金具が長くなるワイヤークリップ方式の従来技術から、落下防止金具を照明器具の振れ角度を固定できるボルト締結方式にした。
・照明の照射角度調整機能を持たせた。
・取付脚を照明器具と一体型構造とし、前述のイメージ図の通り取付金具を掛け型構造とし、2本のボルトで固定した。
・照明の照射角度調整機能を持たせた。
・取付脚を照明器具と一体型構造とし、前述のイメージ図の通り取付金具を掛け型構造とし、2本のボルトで固定した。
期待される効果（詳細）
・落下モードへ移行した際、照明器具の触れ角度が制限でき、通行車両との離隔が取れるため、接触事故の危険性が低くなる。
・取付金具が照明器具を受ける形状であるため、照明の角度調整が容易で、またワイヤークリップがなく、短時間で施工出来るため、施工性が向上。
・短時間で施工可能なため、労務費が削減され、経済性向上。
・施工時間が短くなるため、設置工程が短縮される。
・照明器具と取付金具とのボルトが機能不全（錆等）に陥った場合、従来技術では落下モードとなるが、申請技術では掛け型構造により、落下モードは回避される。
・取付金具が照明器具を受ける形状であるため、照明の角度調整が容易で、またワイヤークリップがなく、短時間で施工出来るため、施工性が向上。
・短時間で施工可能なため、労務費が削減され、経済性向上。
・施工時間が短くなるため、設置工程が短縮される。
・照明器具と取付金具とのボルトが機能不全（錆等）に陥った場合、従来技術では落下モードとなるが、申請技術では掛け型構造により、落下モードは回避される。
適用条件
① 自然条件
・特になし
② 現場条件
・作業スペースは、足場、高所作業台の上
③ 技術提供可能地域
・全国技術提供可能
④ 関係法令等
・特になし
・特になし
② 現場条件
・作業スペースは、足場、高所作業台の上
③ 技術提供可能地域
・全国技術提供可能
④ 関係法令等
・特になし
