PC箱桁橋CIMシステム「CIM-BOX」

2024/08/30 更新

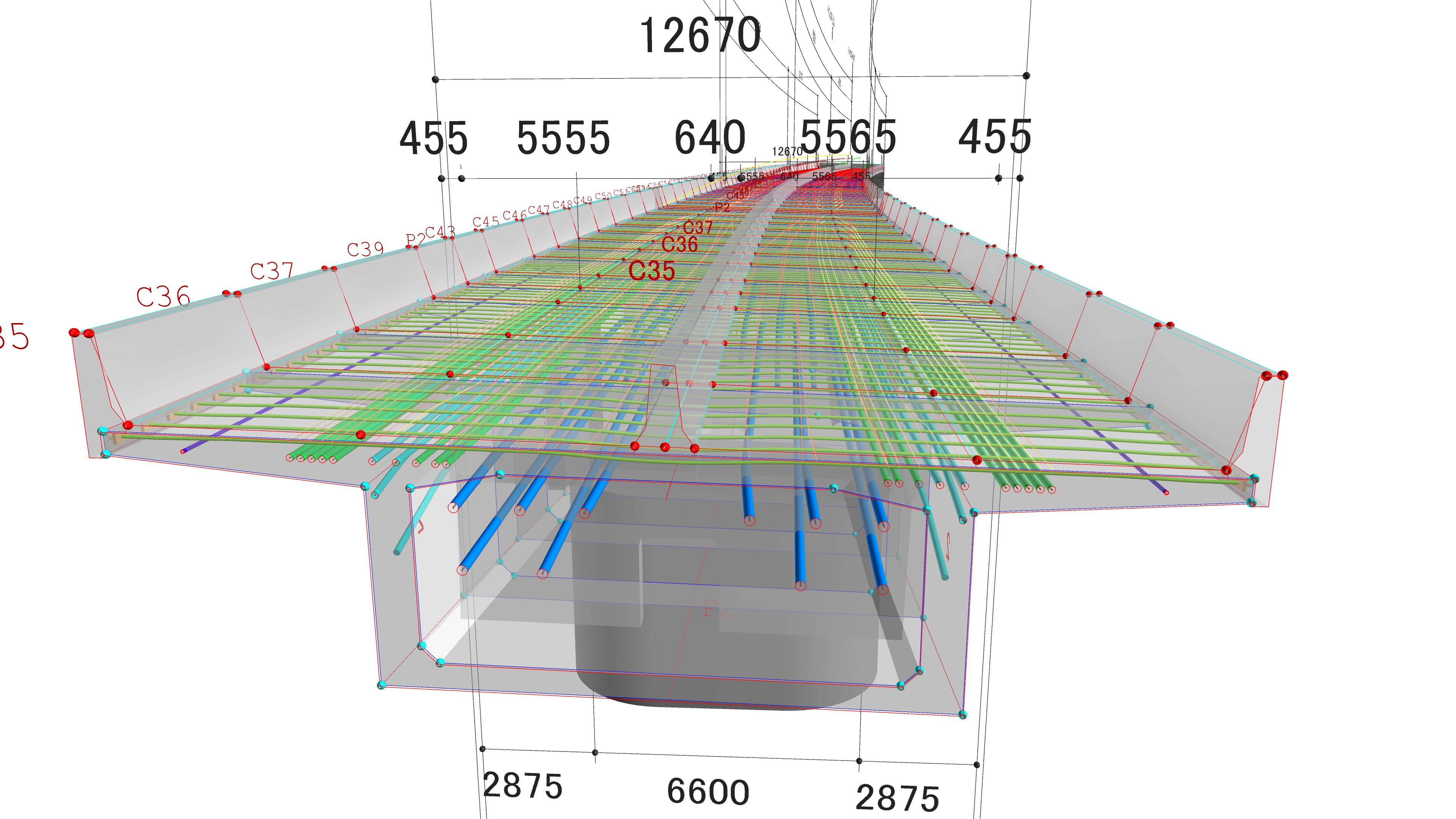

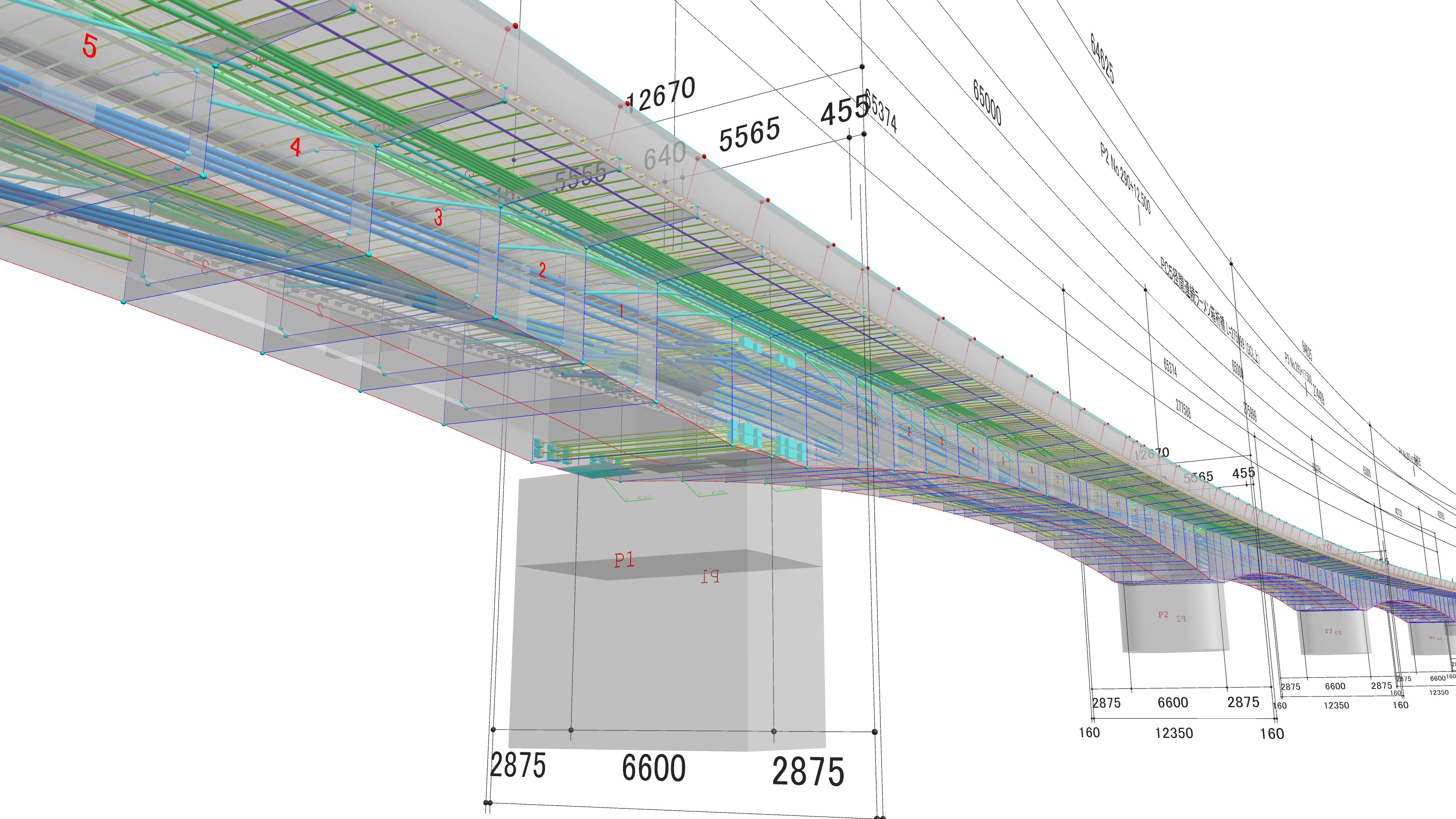

CIM-BOXの出力データ例
3Dモデルと寸法線を自動出力

NETIS登録番号：KK-210005-A

概要

・AutoCADでExcelの設計情報等を取り込み、本システム上で設定すれば、AutoCAD上にPC箱桁橋のCIM3次元モデルを出力することが可能である。
・対象部材は主桁、ダイヤフラム、PCケーブル、横締PC鋼、壁高欄、舗装で、CIM導入ガイドライン案のモデル詳細度300（主構造形状が正確なモデル）に対応している。
・付属物、鉄筋は含まない。

続きを見る

お問い合わせ

製品概要施工事例・実績

新規性

・PC箱桁橋の設計情報をパラメータとして専用の画面より入力することで自動的にCIMモデルを作成できる。

期待される効果

・CIMモデリング時間の短縮による施工性向上
・施工性向上による労務コスト削減、工程短縮

適用条件

① 自然条件
・特になし
② 現場条件
申請技術の必要動作環境は下記のとおり、
・OS：Windows10
・CPU：プロセッサ2.0GHz以上
・HDD：1GB以上の空き容量あり
・メモリ：16GB
・グラフィックカード DirectX9.0c
・モニタ解像度：1920x1080
③ 技術提供可能地域
・日本全国技術提供可能
④ 関係法令等
・特になし

施工事例・施工実績

工事採用実績

国: 1件

公: 0件

他: 0件

施工手順
