小口径深穴穿孔機 （ロングビットドリル（LBD））
2020/09/07 更新-

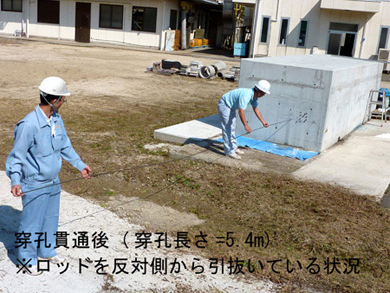

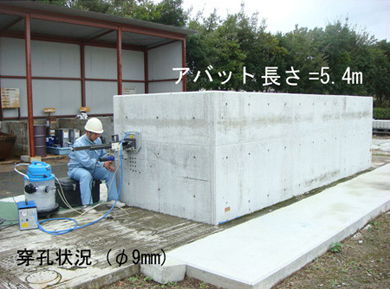

ロングビットドリル穿孔状況
-
ロングビットドリル穿孔状況
NETIS登録番号：TH-120023-A（旧登録）
概要
コンクリート構造物に小口径の深穴を穿孔する技術
新規性
・小口径ビットにした（φ9mm）
・先端平面溝付きビットを新規開発した。
・吸引装置付きろ過水循環機の開発 （タンク容量：15L）
・専用の制振装置を取り付けた。
・角度調整ガイドを取り付けた。
・先端平面溝付きビットを新規開発した。
・吸引装置付きろ過水循環機の開発 （タンク容量：15L）
・専用の制振装置を取り付けた。
・角度調整ガイドを取り付けた。
期待される効果
・モーター本体が小型化でき、省エネに寄与する。
・コンクリート内の鉄筋に接触する確率が小さい。
・鉄筋に当たるとビットがスベリ穿孔できない。
・全断面切削でコアなし。
・切削粉や泥水を孔内から吸引排出することで、ひび割れ箇所に目詰まりを生じさせない。
・排出された泥水をろ過循環することで、使用水量が減り、水供給仮設を軽減できる（健全部の水平方向の穿孔：15L/日）
・直進性の良い深穴穿孔ができる。
・任意の位置の穿孔が可能。
・小口径で直進性の向上により、躯体が必要以上に断面欠損がなく、短時間で穿孔できる。
・コンクリート内の鉄筋に接触する確率が小さい。
・鉄筋に当たるとビットがスベリ穿孔できない。
・全断面切削でコアなし。
・切削粉や泥水を孔内から吸引排出することで、ひび割れ箇所に目詰まりを生じさせない。
・排出された泥水をろ過循環することで、使用水量が減り、水供給仮設を軽減できる（健全部の水平方向の穿孔：15L/日）
・直進性の良い深穴穿孔ができる。
・任意の位置の穿孔が可能。
・小口径で直進性の向上により、躯体が必要以上に断面欠損がなく、短時間で穿孔できる。
適用条件
① 自然条件
・降雨中の作業は雨水があたらないようにする。
② 現場条件
・作業スペースが（1m×1.5m）1.5m2以上。
③ 技術提供可能地域
・全国
④ 関係法令等
・特になし。
・降雨中の作業は雨水があたらないようにする。
② 現場条件
・作業スペースが（1m×1.5m）1.5m2以上。
③ 技術提供可能地域
・全国
④ 関係法令等
・特になし。
使用する機械・工具
- 穿孔機
- バキュームポンプ
- ビット
- ロングビットドリル
- 発動発電機
施工事例・施工実績
施工手順
会社情報
- 会社名
- （株）ティ・エス・プランニング
- TEL
- 03-3339-7211
