「法留かご」ステップロック
2020/09/07 更新-

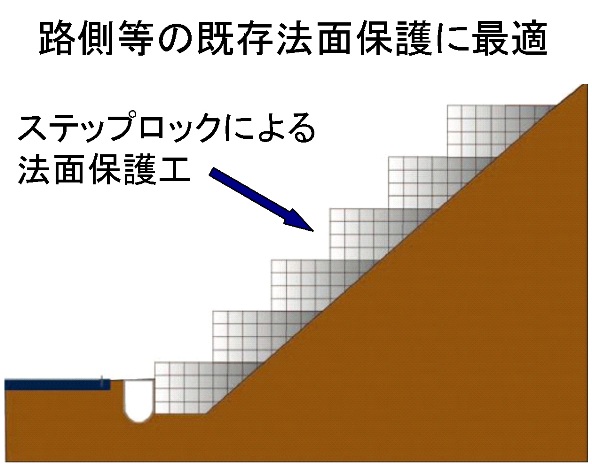

ステップロック設置イメージ図
NETIS登録番号：CG-130017-A（旧登録）
概要
切土法面に適用する亜鉛アルミ合金先めっき溶接金網を採用した法面保護用高耐久かご
新規性
・かご本体をひし形金網から溶接金網とした。
・製品本体をU形断面に加工した。
・かご本体のめっき仕様を亜鉛めっき（155g/m2）から亜鉛めっきに対して2.5倍の耐食性をもつ亜鉛アルミ合金めっき（300g/m2）とした。
・かご断面を長方形断面から逆台形断面とした。
・製品本体をU形断面に加工した。
・かご本体のめっき仕様を亜鉛めっき（155g/m2）から亜鉛めっきに対して2.5倍の耐食性をもつ亜鉛アルミ合金めっき（300g/m2）とした。
・かご断面を長方形断面から逆台形断面とした。
期待される効果
・かご本体の剛性が向上し、中詰め時の補強が不要。
・正・背面網が設置の段階で自立しており組立工数が低減され、施工性の改善と作業員の安全性が向上。
・かご本体の耐久性が向上し、ライフサイクルコストの縮減が期待できる。
・断面の小型化による中詰量の縮減（断面積比62.5%）、かご設置時の裏込土の埋戻し・転圧作業低減による工費縮減（4.85%向上）と工期短縮（67.89%向上）を実現。
・正・背面網が設置の段階で自立しており組立工数が低減され、施工性の改善と作業員の安全性が向上。
・かご本体の耐久性が向上し、ライフサイクルコストの縮減が期待できる。
・断面の小型化による中詰量の縮減（断面積比62.5%）、かご設置時の裏込土の埋戻し・転圧作業低減による工費縮減（4.85%向上）と工期短縮（67.89%向上）を実現。
適用条件
① 自然条件
・特になし。
② 現場条件
・建設機械としてバックホウを使用するため、作業スペースとして旋回半径3.0～8.0m程度が必要。
・資材搬入路として、幅3.0m程度が必要。
③ 技術提供可能地域
・制限なし。
④ 関係法令等
・特になし。
・特になし。
② 現場条件
・建設機械としてバックホウを使用するため、作業スペースとして旋回半径3.0～8.0m程度が必要。
・資材搬入路として、幅3.0m程度が必要。
③ 技術提供可能地域
・制限なし。
④ 関係法令等
・特になし。
使用する機械・工具
- バックホウ
施工事例・施工実績
施工手順
