浮子弁式ウィープホール（側壁用）
2026/05/28 更新-
側壁用（TM-50S,TM-75S)
-

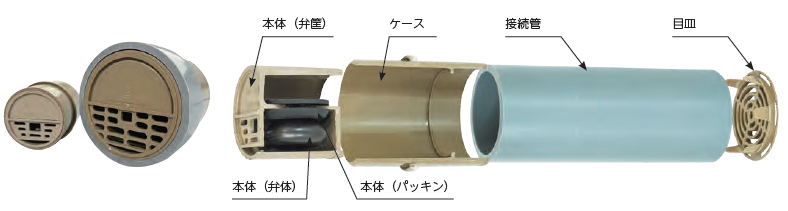

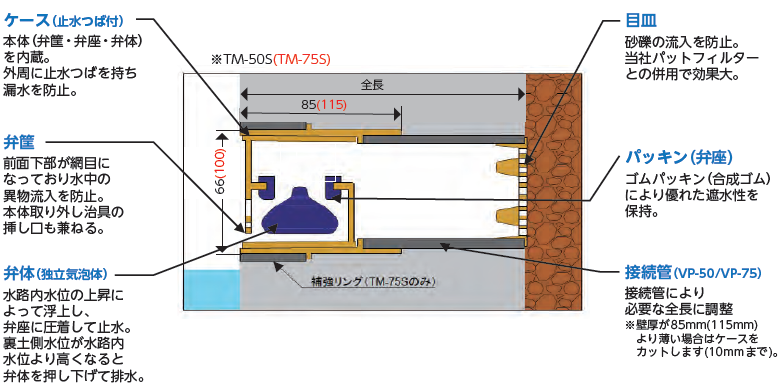

構造（TM-50S,TM-75S)
-

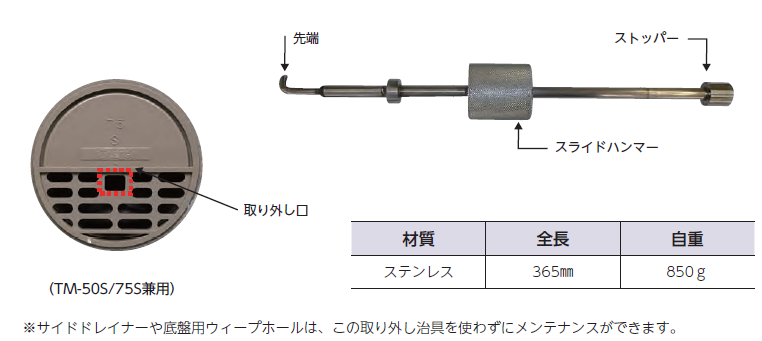

側壁メンテナンス用治具
-

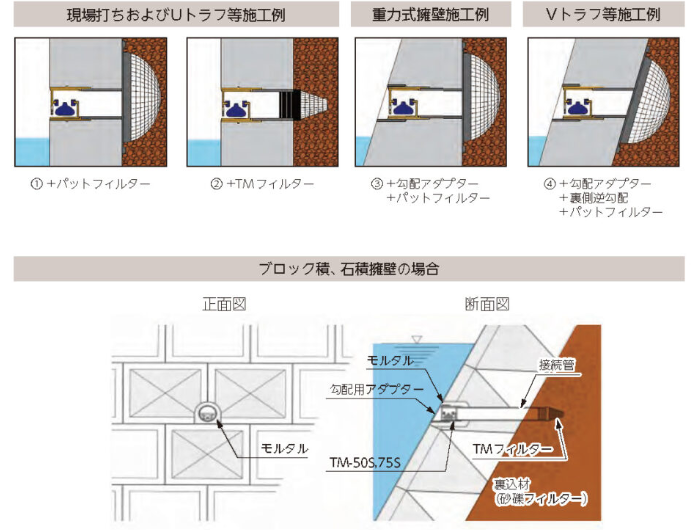

使用例（TM-50S,TM-75S)
-

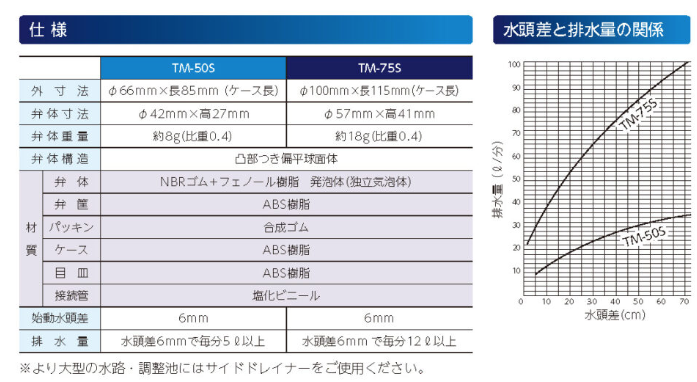

仕様、水頭差と排水量の関係
概要
弁体に浮子（うき）の作用を利用しており、金属不使用の逆流防止弁付。
紫外線や細かい流木などの挟まりから弁体を守る構造のため耐久性に優れる。
水路構造物の浮上破壊を防止する。
本体・ケース・目皿の3点セットが標準。長さは接続管で調整する。
〈側壁用〉TM-50S,TM-75S,勾配アダプター,サイドドレイナー
特徴
〈側壁用〉TM-50S/TM-75S
①浮子の作用を利用し、支点を持たず柔軟かつ敏感な作動性。
②本体を外して管内部の清掃が可能。
③本体交換により、永続的な使用が可能。
※メンテナンス用取外し治具有。
①浮子の作用を利用し、支点を持たず柔軟かつ敏感な作動性。
②本体を外して管内部の清掃が可能。
③本体交換により、永続的な使用が可能。
※メンテナンス用取外し治具有。
公的評価番号等
NNTD登録番号：1412
※NNTDは、（一社）農業農村整備情報総合センターが運営する『農業農村整備民間技術情報データベース』。
※NNTDは、（一社）農業農村整備情報総合センターが運営する『農業農村整備民間技術情報データベース』。
施工事例・施工実績
施工手順
-

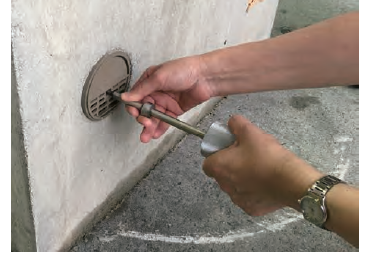

メンテナンス手順① 先端を取り出し口に差し込む
メンテナンス用取り外し治具の先端を本体の取り出し口から差し込む。
-

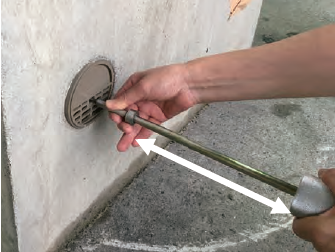

メンテナンス手順②スライドハンマーを前後に往復させる
メンテナンス用取り外し治具の先端を本体の弁座に引っ掛け、スライドハンマーを前後に往復させる。
-

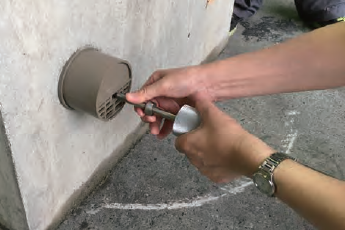

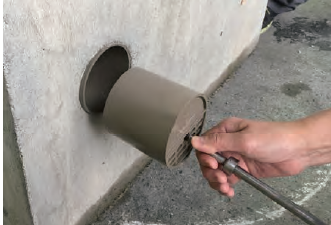

メンテナンス手順③徐々に本体が抜けてくる
スライドハンマーを何度か往復させると本体が抜ける。
-
メンテナンス手順④本体の取り出し完了
-
本体取り出し手順は動画でもご覧いただけます(QRコード読取りは上記画像をクリック)
