張出歩道アプロンⅡ

2025/04/17 更新

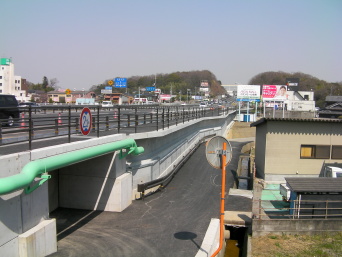

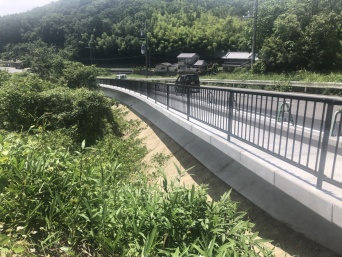

一般国道バイパスの歩道に採用

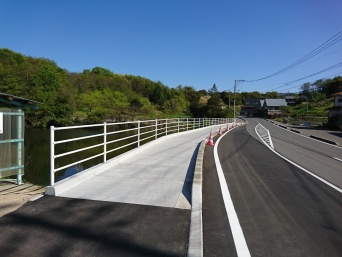

ため池に沿った道路の歩道拡幅

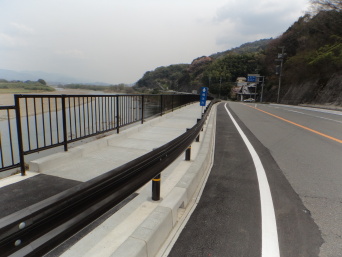

河川堤防道路の歩道設置事業

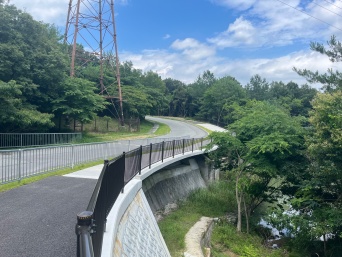

山間部の歩道拡幅に採用
公園区域内の道路に歩道を設置

NETIS登録番号：（旧登録） SK-060015-V

概要

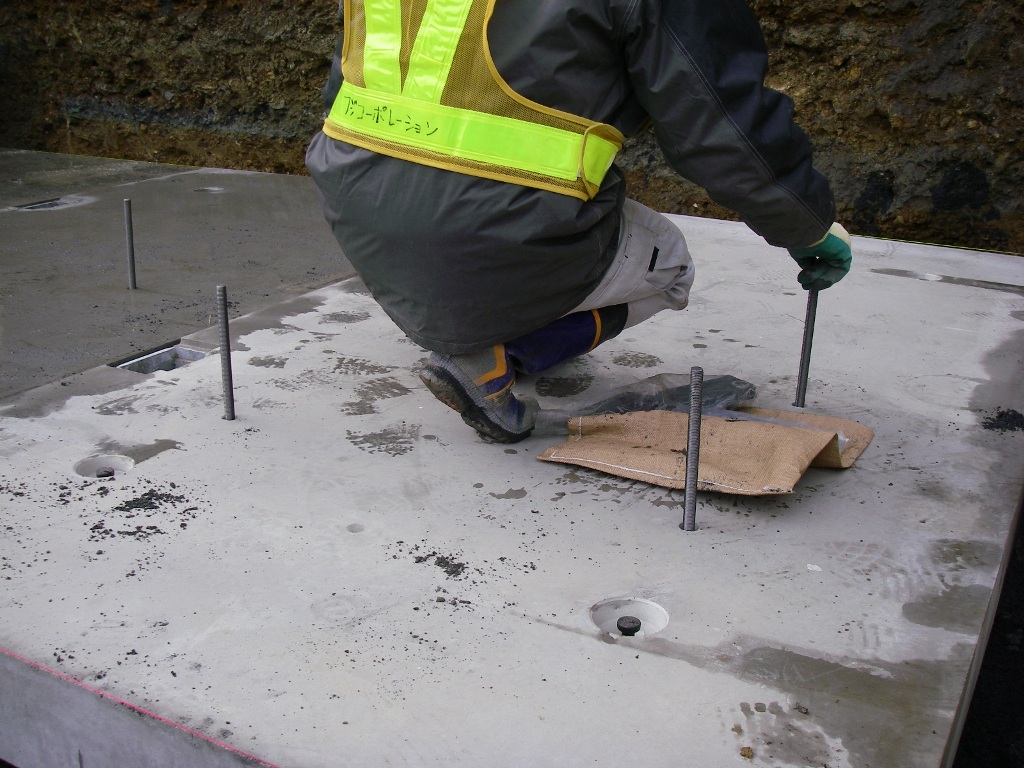

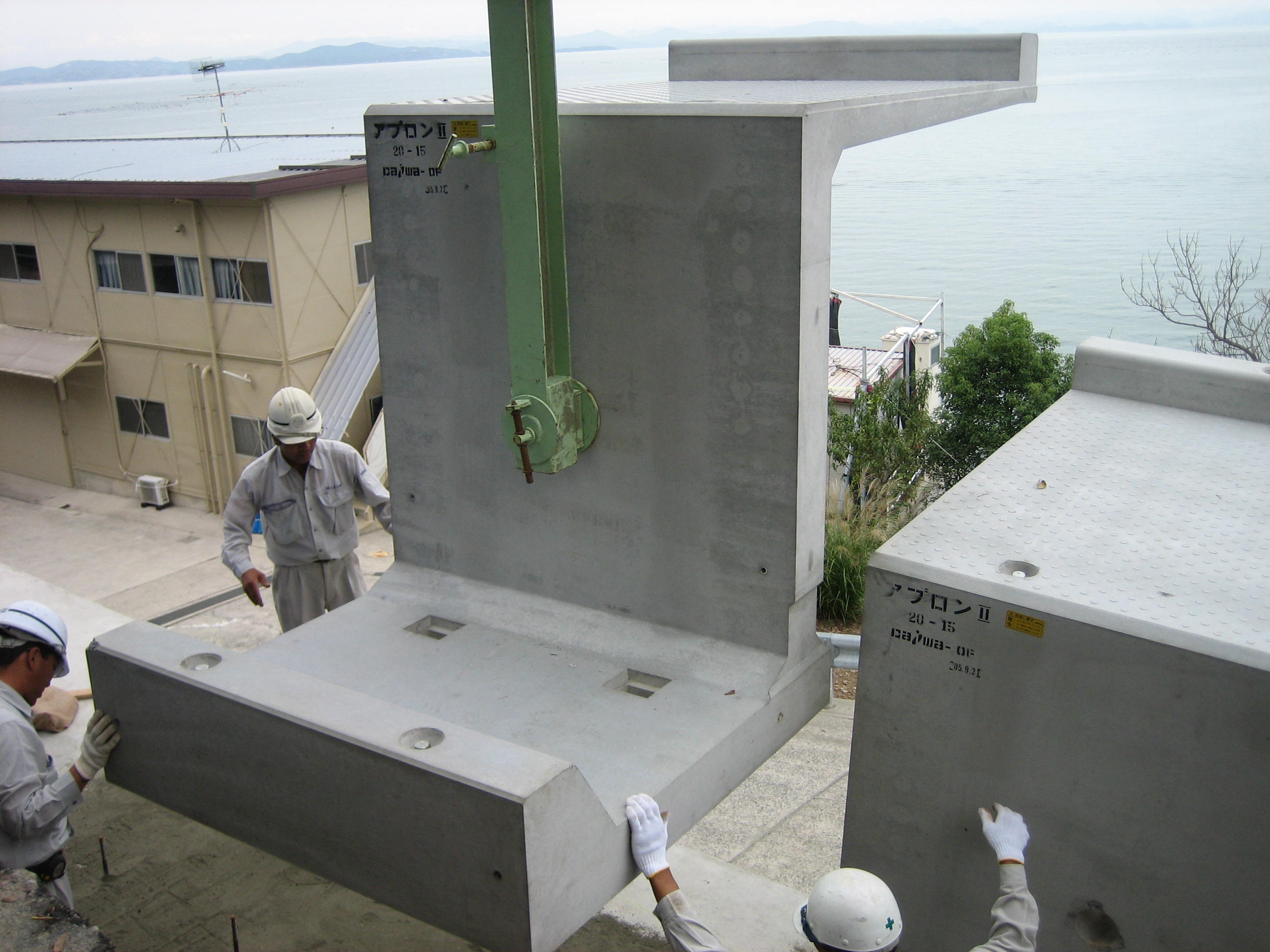

竪壁の上部に張出床版を設けその反対側に可変できる底版を付けたコンクリートブロックを、基礎コンクリートにあと施工アンカーにより定着させ、安定性を向上させた張出歩道である。
また、竪壁高さは標準規格より１ｍの可変を行うことができ、背面の状況に柔軟な対応ができるものである。
それと、底版長も標準規格より0.4ｍ増加させることができ、現場状況に適した形状がご提案できるものである。

続きを見る

お問い合わせ

お気に入りに登録

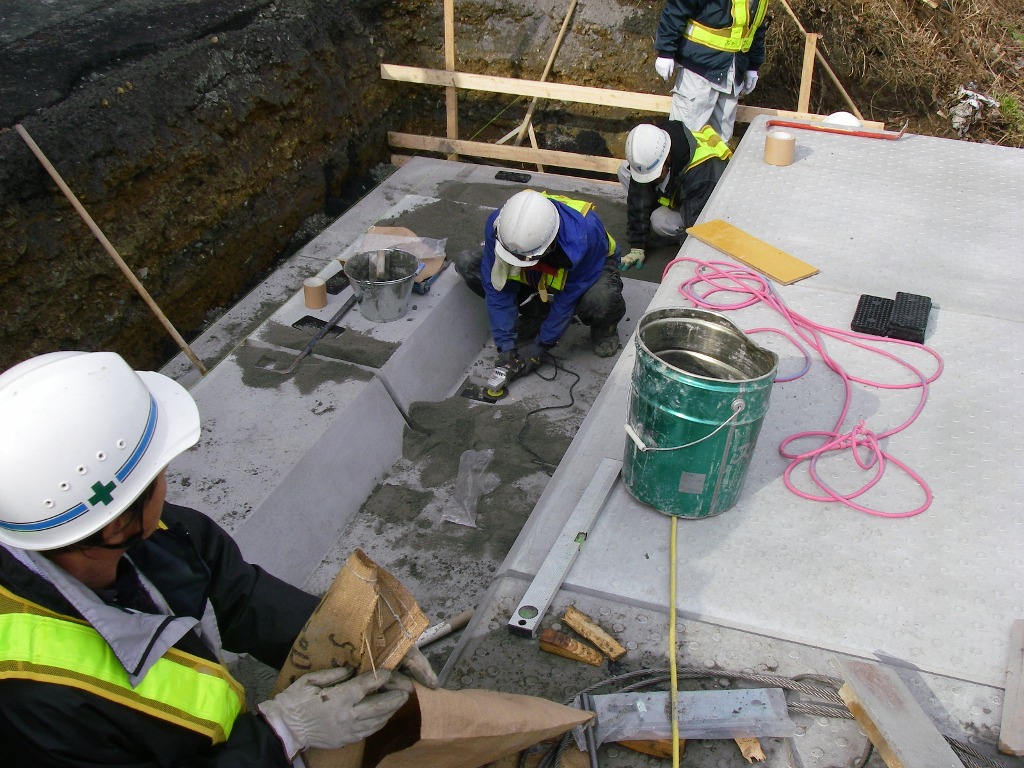

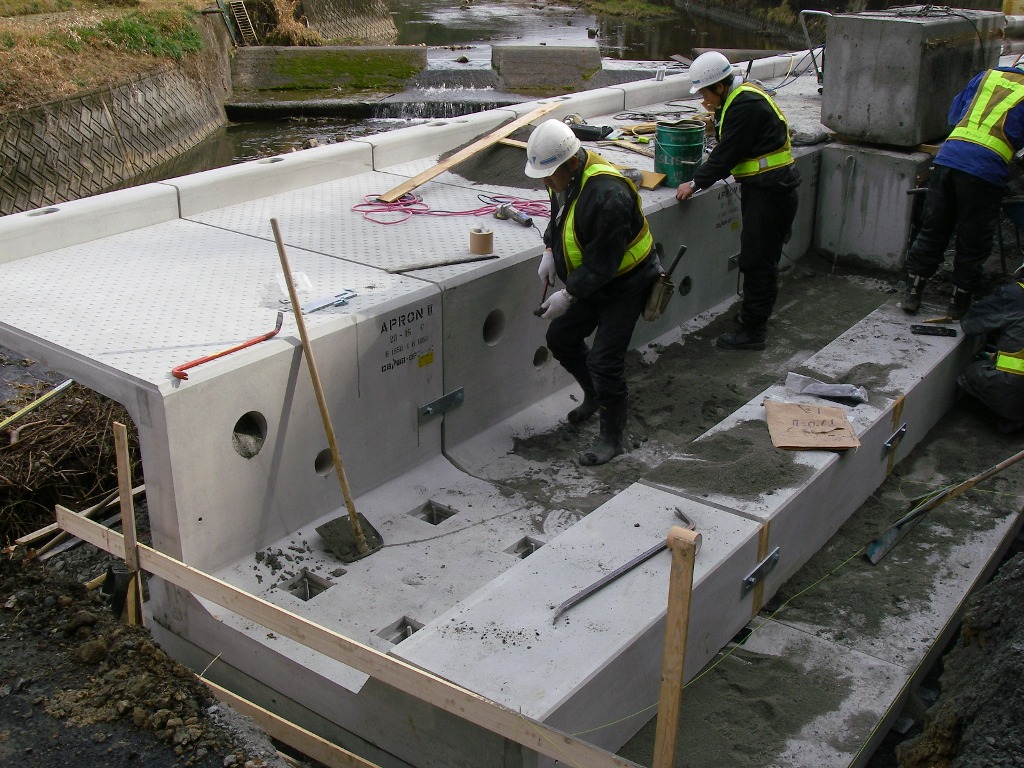

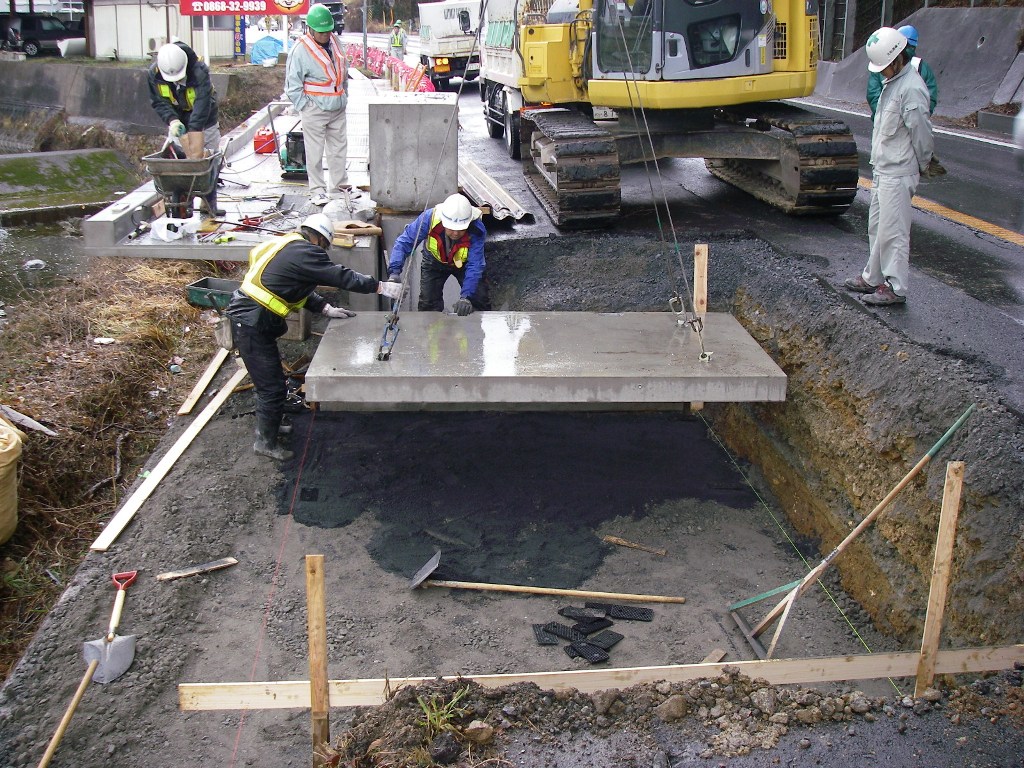

製品概要施工事例・実績施工手順 CAD/カタログ

特徴

張出床版の長さは、0.8～2.8ｍの0.5ｍきざみで規格化しており、その組合せもできることから経済的な歩道拡幅を行うことができる。
竪壁背面にガードレールが設置されても、連続基礎を設置することで計算においても考慮し対応が可能である。
また、クレーンの設置が背面側に確保できないところでも横引工法を併用することで施工可能となるところにも実績をつけている工法である。

公的評価番号等

NETIS（旧登録） SK-060015-V

施工事例・施工実績

工事採用実績

国: 18

県: 102

民: 2

主な工事実績

発注者名	施工年度	工事名称	用途
国交省岡山河川事務所	2022年度	小田川合流点付替え事業南山掘削他工事	歩道設置
岡山県備中県民局新見支所	2022年度	公共道路工事(歩道工)県道新見川上線	歩道設置
滋賀県長浜土木事務所	2018年度	長浜近江線補助道路整備工事	歩道設置
国交省和歌山河川国道事務所	2019年度	国道４２号冷水拡幅	歩道設置
島根県雲南県土整備事務所	2022年度	国道314号(湯の原)交通安全補助工事第1期	歩道設置
京都府山城北土木事務所	2022年度	内里城陽線防災・安全交付金（交安）1の1	歩道設置
和歌山県日高振興局建設部	2018年度	古井西の地線交付金交通安全工事	歩道設置
広島県東部建設事務所三原支所	2023年度	一般国道317号（青影バイパス）	歩道設置
和歌山県海草振興局建設部海南工事事務所	2023年度	国道370号交付金交通安全工事	歩道設置
長崎県対馬振興局	2024年度	一般国道382号交通安全施設等整備工事	歩道設置
