マルチスリット側溝Ⅱ
2025/03/06 更新-
-

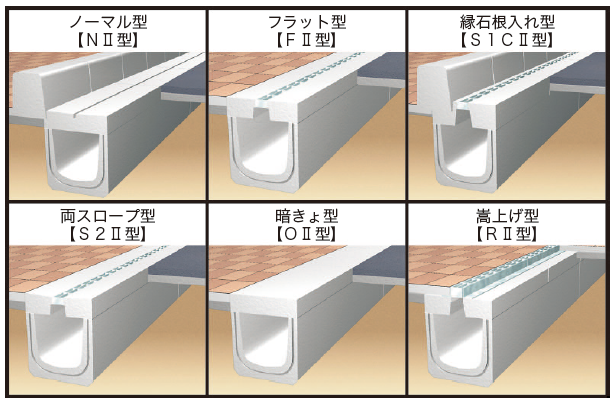

バリエーション
-

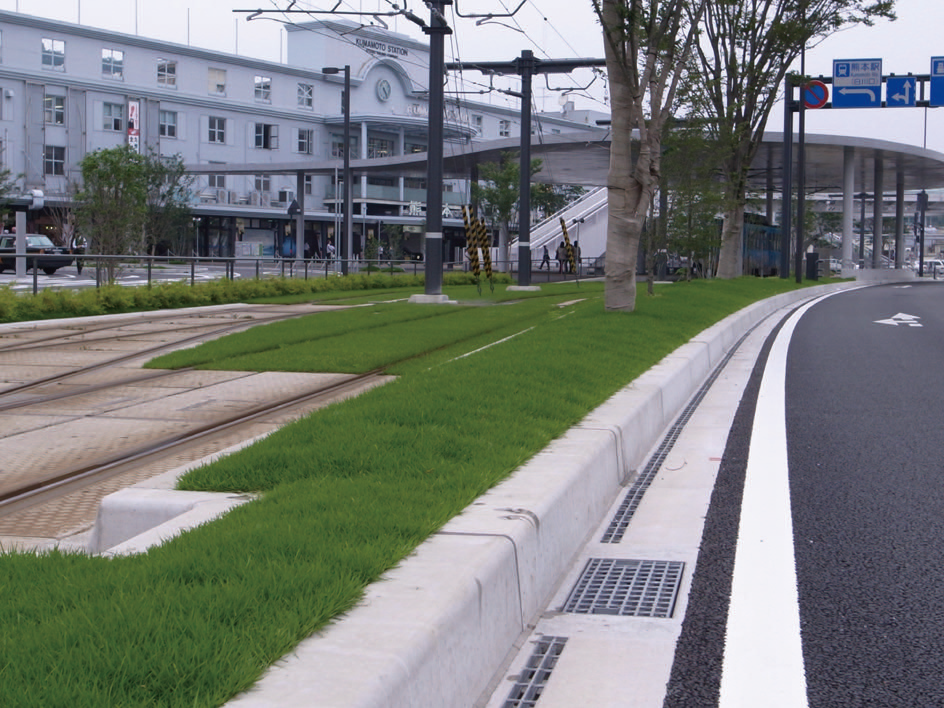

施工例
特徴
1．集水性
側溝全面で集水できるため、路面集水性能が非常に優れている。
2．設計

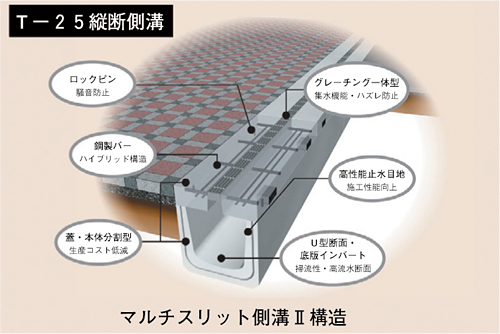

T-25縦断設計。
3．無騒音
蓋と側溝の一体化はロックピンの開発で可能になり、ガタツキによる騒音が解消される。
4．低価格
NⅡ型は従来の落蓋側溝とほぼ同価格である。
5．自由勾配機能
深型サイズをそろえ、底版コンクリート不要の自由勾配スリット側溝として使用できる。
6．排水性舗装対応
排水性舗装にも、蓋側壁に集水取込口を設けることにより対応できる。
7．施工性
独自のジョイントシール目地により施工性が向上。
8．敷地の有効利用
車道幅と歩道幅の取り合い上、限られた敷地の有効利用に寄与する。
9．景観性
スリットが直線的に配置され、また側溝蓋と桝蓋の幅が同サイズであるため、スッキリとした道路景観が形成される。さらに嵩上げ型でILBや石貼りを採用すれば側溝らしからぬ景観が創出される。
10．安全性
グレーチングを鉄筋と溶接しているため、トラックなどの直載時にも飛び出すことがない。
11．互換性
フラット、スロープ、嵩上げ型など異形状蓋の交換により、さまざまな集水形式を選択することができる。
側溝全面で集水できるため、路面集水性能が非常に優れている。
2．設計
T-25縦断設計。
3．無騒音
蓋と側溝の一体化はロックピンの開発で可能になり、ガタツキによる騒音が解消される。
4．低価格
NⅡ型は従来の落蓋側溝とほぼ同価格である。
5．自由勾配機能
深型サイズをそろえ、底版コンクリート不要の自由勾配スリット側溝として使用できる。
6．排水性舗装対応
排水性舗装にも、蓋側壁に集水取込口を設けることにより対応できる。
7．施工性
独自のジョイントシール目地により施工性が向上。
8．敷地の有効利用
車道幅と歩道幅の取り合い上、限られた敷地の有効利用に寄与する。
9．景観性
スリットが直線的に配置され、また側溝蓋と桝蓋の幅が同サイズであるため、スッキリとした道路景観が形成される。さらに嵩上げ型でILBや石貼りを採用すれば側溝らしからぬ景観が創出される。
10．安全性
グレーチングを鉄筋と溶接しているため、トラックなどの直載時にも飛び出すことがない。
11．互換性
フラット、スロープ、嵩上げ型など異形状蓋の交換により、さまざまな集水形式を選択することができる。

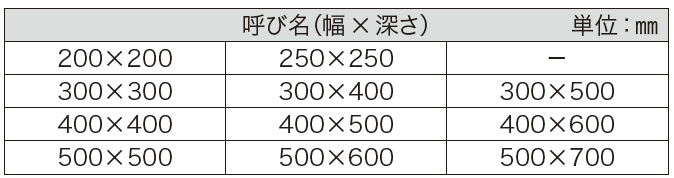

| 規格・寸法 |
※横断部にはマルチスリット側溝（縦横断用）を使用 ※製品標準長は本体L＝2,000㎜、蓋L＝1,000㎜ ※上記以外のサイズ：深型（最大1,000）や大型サイズ（最大幅1,000）にも対応
施工手順
