ESCON受圧板
2022/06/21 更新-

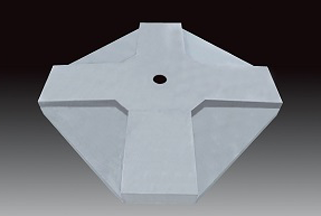

クロスタイプ
-
セミスクエアタイプ
-

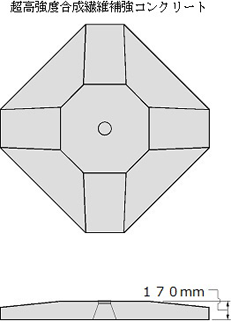

部材厚（新技術）
-

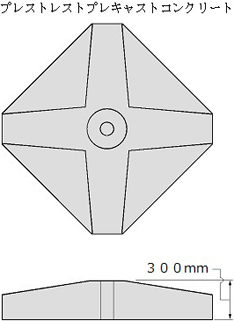

部材厚（従来技術）
NETIS登録番号：QS-170016-VE
概要
超高強度合成繊維補強コンクリート（ESCON）を用いたグランドアンカー工法用プレキャストコンクリート反力体
新規性
・超高強度合成繊維補強コンクリートを使用した受圧板である。
・アンカー角度の範囲が0°～20°まで可能である。
・アンカー角度の範囲が0°～20°まで可能である。
期待される効果
・工場製品であるが、RC構造で蒸気養生の為、納期が短縮できる。
・軽量であるため、逆巻き施工が容易で、工期の短縮および安全性の向上が期待できる。
・反力体高さが低いため、全面緑化に近い緑化が可能となる。
・緻密組織のため劣化因子の侵入がなく、高耐久性である。
・受圧面積が異なる2つのタイプ（クロスタイプとセミスクエアタイプ）があり、幅広い設置地盤に対応できる。
・従来はアンカー角度が10°までの対応で、新技術は20°まで対応が出来る事から角度調整台座が不用となる。
・軽量であるため、逆巻き施工が容易で、工期の短縮および安全性の向上が期待できる。
・反力体高さが低いため、全面緑化に近い緑化が可能となる。
・緻密組織のため劣化因子の侵入がなく、高耐久性である。
・受圧面積が異なる2つのタイプ（クロスタイプとセミスクエアタイプ）があり、幅広い設置地盤に対応できる。
・従来はアンカー角度が10°までの対応で、新技術は20°まで対応が出来る事から角度調整台座が不用となる。
適用条件
① 自然条件
・特になし。
② 現場条件
・クレーンを用いた裾付けは、作業半径等を考慮して適切に選定する必要がある。
・法面に不陸がある場合には適切な背面処理を行う。
③ 技術提供可能地域
・全国。
④ 関係法令等
・特になし。
・特になし。
② 現場条件
・クレーンを用いた裾付けは、作業半径等を考慮して適切に選定する必要がある。
・法面に不陸がある場合には適切な背面処理を行う。
③ 技術提供可能地域
・全国。
④ 関係法令等
・特になし。
使用する機械・工具
- クレーン（作業半径に適合）
- 吊り金具
