基本波有効分方式低圧絶縁監視システム

2021/02/24 更新

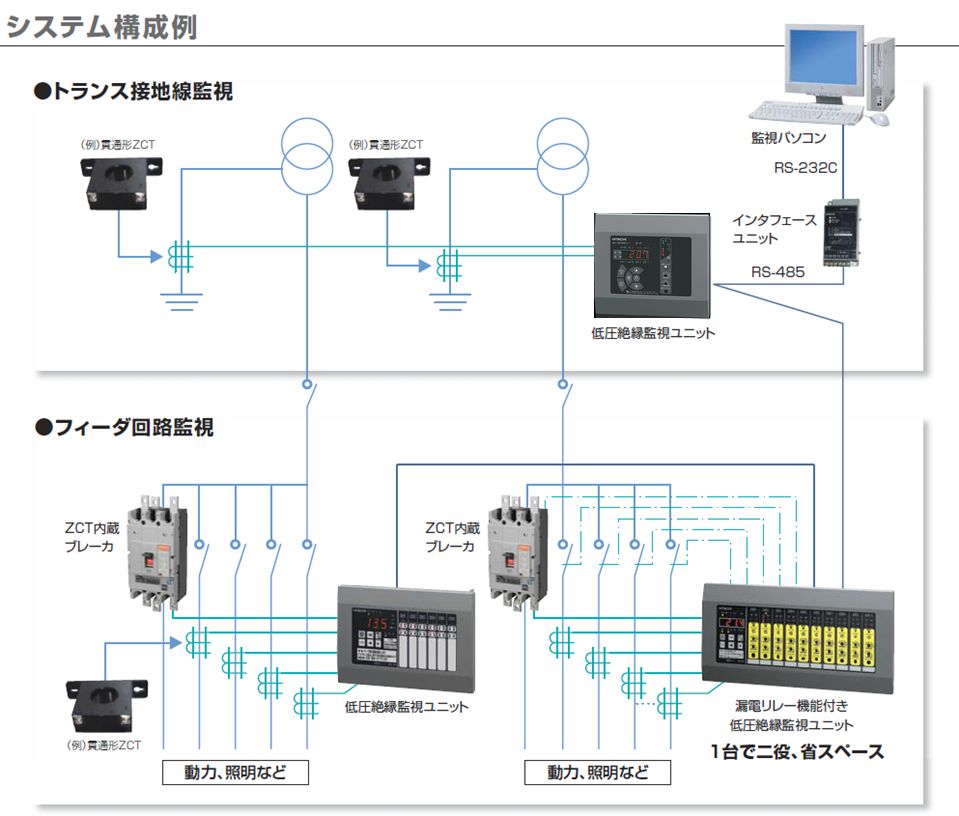

システム構成例

NETIS登録番号：KT-190057-A

概要

低圧側導入全設備稼働状態における絶縁状態を監視する技術。

お問い合わせ

製品概要

新規性

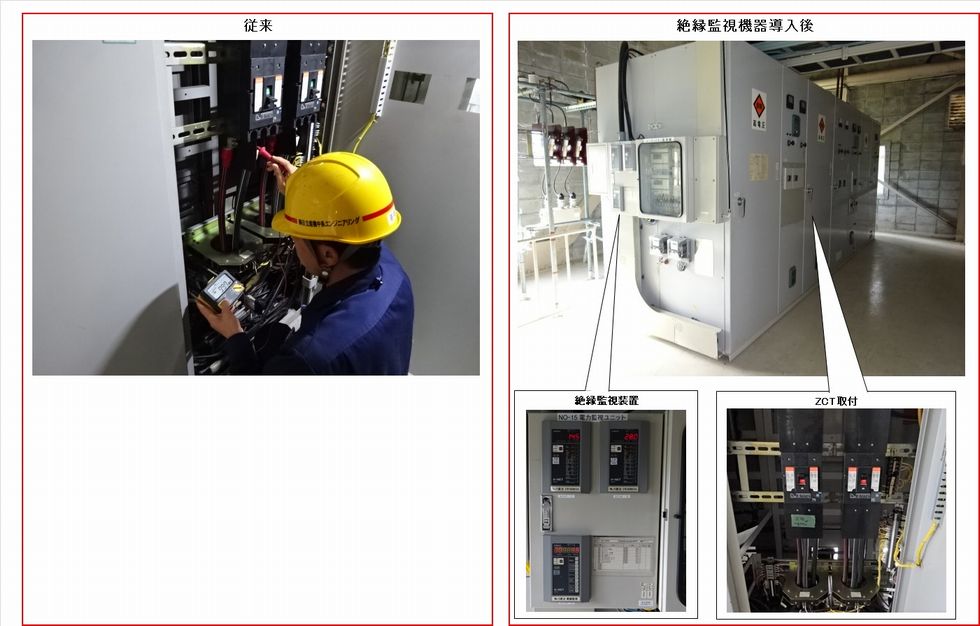

・停電状態での実施を、全回路活線状態で実施可能とした。
・年次点検時に毎回絶縁抵抗試験を実施していたのを、試験を延長可能とした。
・都度絶縁抵抗試験を実施していたのを、365日24時間連続監視とした。
・計測方法を人手から自動化に変えた。

期待される効果

・全回路活線状態で実施可能としたことにより、設備の絶縁状態が計測でき、品質の向上が図れる。
・試験を延長可能としたことにより、年次点検の負担が軽減でき、経済性の向上が図れる。
・365日24時間連続監視としたことにより、絶縁劣化の兆候が掴みやすくなり、兆候把握の向上が図れる。
・計測方法を自動化に変えたことにより、人手作業が少なくなるため、安全性の向上が図れる。

適用条件

① 自然条件
・腐食性ガス、塵埃がないこと
・使用温度 -10～50℃（但し24時間の平均値は35℃を超えないこと）
・使用湿度 20～90%（RH）結露なきこと
・保存温度 -10～75℃
② 現場条件
・機器電源電圧 AC110V/220V 50/60Hz
・各電気設備近傍設置
・機器寸法幅286mm以下高さ143mm以下奥行80mm以下
・ノイズ耐量電源ノイズ 1500Vp-p以下
・ノイズ耐量誘導ノイズ 1000Vp-p以下
③ 技術提供可能地域
・技術提供地域については制限なし
④ 関係法令等
・特になし
