Ｊスピードクリップ

2025/10/14 更新

NETIS登録番号：KT-200098-VE

概要

ライナープレート組立における、クリップ方式部材接合技術

お問い合わせ

お気に入りに登録

製品概要施工事例・実績 CAD/カタログ

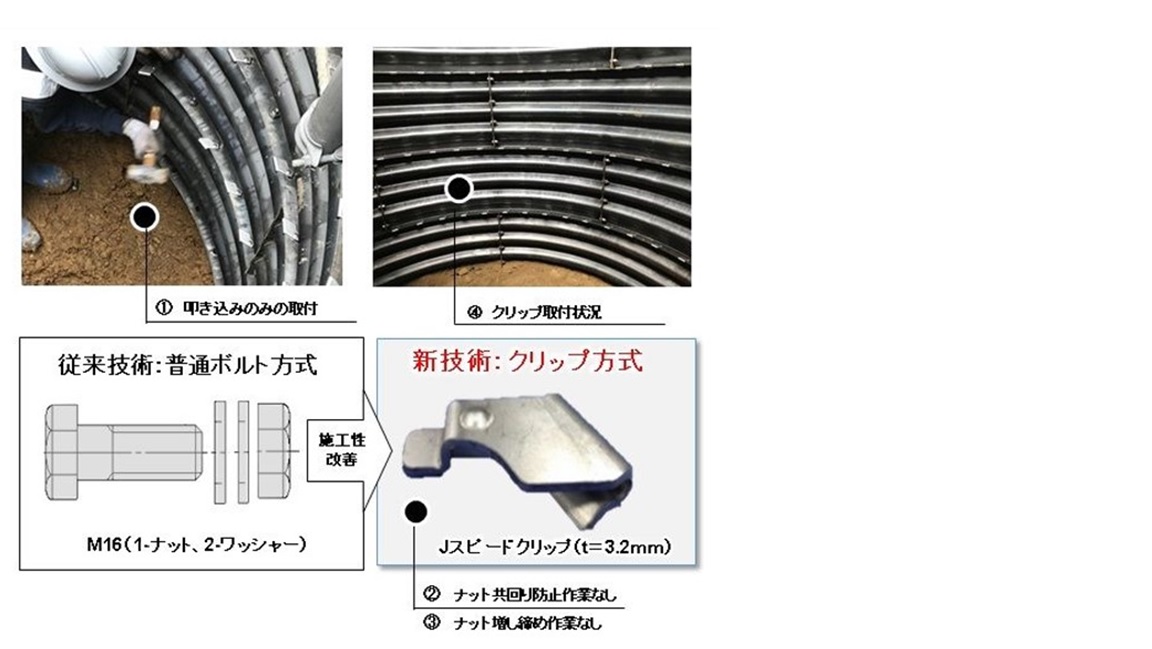

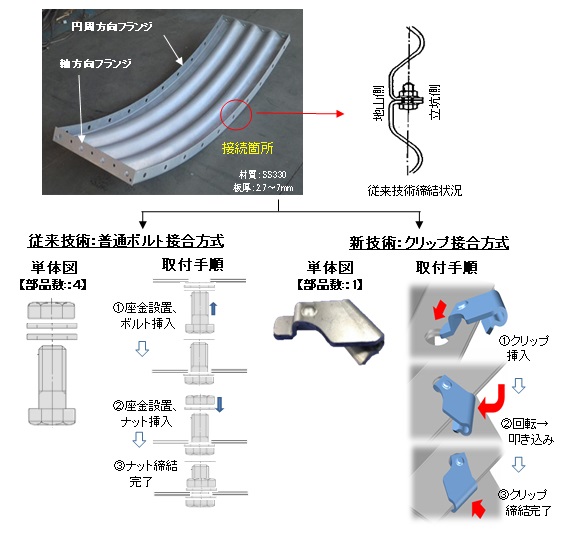

・ライナープレート立坑構築における部材接合を、普通ボルト方式接合技術からクリップ方式接合技術に変えた。

・クリップ方式接合に変えたことにより、叩き込むだけで取付けが可能となり、ナット・座金取付け作業、共回り防止作業、増締作業が不要になり、施工性・経済性が向上し、工程が短縮される。

① 自然条件
・時になし
② 現場条件
・時になし
③ 技術提供可能地域
・技術提供地域については制限なし
④ 関係法令等
・特になし

工事名称	災害関連緊急地滑り防止事業第1号工事
施工場所	長野県
対象工事の目的	地すべりを防止するための集水井の設置。
施工年度	2019年度
採用理由	ライナープレートの締結に、鋼板をクリップ状に加工した「Jスピードクリップ」が採用された。ハンマーによる叩き込みで締結できるため、ボルトの増し締めが不要となり、施工時間を短縮できる。亜鉛めっきを施すことにより、永久構造物にも適用可能。
施工後の評価	現場から、「ボルト締結に比べ、格段に速く組み立てることができた」「次回の集水井でも必ず使用したい」と高い評価を得ることができた。

発注者名	施工年度	工事名称	用途
東京都交通局	2019年度	浅草線泉岳寺駅改良土木工事（その1）	地下鉄駅改良に伴う立坑（仮設）

北海道東北関東北陸中部近畿中国四国九州沖縄

カタログ（PDF）

詳しくはこちら
