3次元モデルを利用したBIM／CIMコミュニケーションシステム TREND-CORE
2024/08/27 更新-
工事現場の3次元モデル化
-

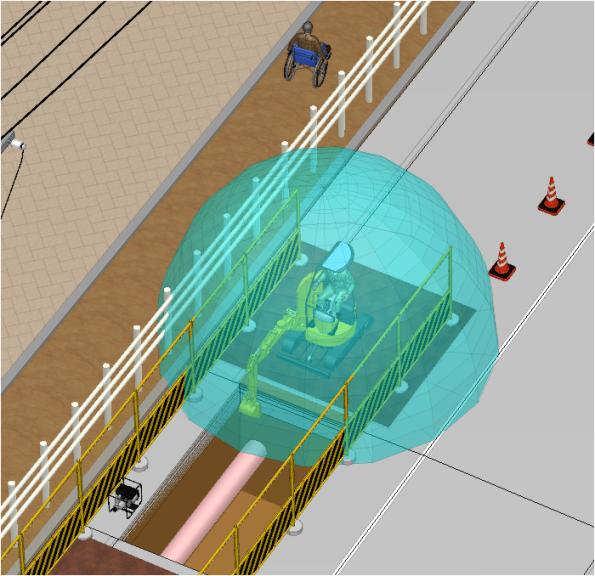

重機の稼働範囲表示による危険個所の把握
NETIS登録番号：KK-160043-VE
概要
工事現場を3DモデルやVR（バーチャルリアリティ）で表現し、設計・施工計画・3Dシミュレーションを行い、施工から検査まで効果的かつ効率的な施工管理を行うことができる情報化施工に対応する3DCADソフトである。
新規性
・施工ステップ毎に3Dモデルを表示でき、進捗や手順を"見える化"
・2Dの発注図等を下図として利用して、3Dモデルを作成
・位置情報付き写真を図面に配置でき現地状況を把握
・平面図と簡易断面図の両方を表示でき、断面をスライス表示
・土木施工用重機等の3Dモデル部品（ラフター・生コン車等）を搭載しており、可動範囲を明示でき離隔距離などを視覚的に認識可能
・3Dモデルよりメッシュ法で土量計算できる。又、CSVファイルで出力可能
・2D図面、SIMA、LandXML、Google Earth等のデータファイルを利用
・3Dモデルに属性、関連する写真やURL等を登録でき管理を容易に可能
・作成した3DモデルをビューアやVRを用い関係者間で共有可能
・2Dの発注図等を下図として利用して、3Dモデルを作成
・位置情報付き写真を図面に配置でき現地状況を把握
・平面図と簡易断面図の両方を表示でき、断面をスライス表示
・土木施工用重機等の3Dモデル部品（ラフター・生コン車等）を搭載しており、可動範囲を明示でき離隔距離などを視覚的に認識可能
・3Dモデルよりメッシュ法で土量計算できる。又、CSVファイルで出力可能
・2D図面、SIMA、LandXML、Google Earth等のデータファイルを利用
・3Dモデルに属性、関連する写真やURL等を登録でき管理を容易に可能
・作成した3DモデルをビューアやVRを用い関係者間で共有可能
期待される効果（詳細）
・3Dモデル化した施工場面の再現で発注者との設計協議では表現力の向上と協議時間の短縮が図られ地元住民説明会においては臨場感のある分かりやすい説明が可能
・2Dの発注図を取り込みにより横断図を参照し形状をマウスで指定することで自動的に線形に沿って道路や側溝・法面などが配置可能。また基盤地図情報の取り込みで現況や街並みを容易に再現可能
・3Dモデル上に写真を配置することで現地状況をよりわかりやすく的確に伝えることが可能
・スライスした横断表示を見ながら現況と法面の摺り合わせをし確認・編集可能
・配置した重機モデルの性能に沿った可動範囲を鳥かごのような表現で"見える化"し重機の配置計画に利用可能。また電柱や電線・架線からの安全離隔距離も容易にモデル化できるため、視覚的に危険箇所の把握ができ施工計画検討や安全管理に役立つ
・土量計算結果は計算根拠と共にCSVファイルとして出力可能
・作成した3Dモデルは様々なファイル形式で出力（XVL,SketchUP,3D-DXF/DWG,GoogleEarth,Universal 3D,CIMビューアー）可能
・リンク登録により3Dモデルに出来形資料等を関連付けて一元管理が可能。情報の検索もスピーディーに行え検査時の説明を容易に可能。さらに3Dモデルに属性を付加することで施工DBに蓄積されMDB形式で出力可能
・3次元モデルは ビューアやVRで確認することで関係者間でのデータ共有可能
・施工管理に必要な資料を一元管理可能な3次元モデルで行うことで工程短縮につながる
上記によりBIM/CIMの目的である情報共有および効率化につながる
・2Dの発注図を取り込みにより横断図を参照し形状をマウスで指定することで自動的に線形に沿って道路や側溝・法面などが配置可能。また基盤地図情報の取り込みで現況や街並みを容易に再現可能
・3Dモデル上に写真を配置することで現地状況をよりわかりやすく的確に伝えることが可能
・スライスした横断表示を見ながら現況と法面の摺り合わせをし確認・編集可能
・配置した重機モデルの性能に沿った可動範囲を鳥かごのような表現で"見える化"し重機の配置計画に利用可能。また電柱や電線・架線からの安全離隔距離も容易にモデル化できるため、視覚的に危険箇所の把握ができ施工計画検討や安全管理に役立つ
・土量計算結果は計算根拠と共にCSVファイルとして出力可能
・作成した3Dモデルは様々なファイル形式で出力（XVL,SketchUP,3D-DXF/DWG,GoogleEarth,Universal 3D,CIMビューアー）可能
・リンク登録により3Dモデルに出来形資料等を関連付けて一元管理が可能。情報の検索もスピーディーに行え検査時の説明を容易に可能。さらに3Dモデルに属性を付加することで施工DBに蓄積されMDB形式で出力可能
・3次元モデルは ビューアやVRで確認することで関係者間でのデータ共有可能
・施工管理に必要な資料を一元管理可能な3次元モデルで行うことで工程短縮につながる
上記によりBIM/CIMの目的である情報共有および効率化につながる
適用条件
① 自然条件
・PC/VR機器の動作可能な気象条件(温度・湿度)による
② 現場条件
申請技術の現場条件の制約はないが、システムの動作環境は以下の通り
・OS:Windows10,8.1,7（SP1）ともに 64bit
・CPU:Core i5（推奨Core i7 以上）
・必要メモリ:4GB（推奨8GB 以上）
・必要HDD容量:1.5GB（推奨2GB 以上）
・必要解像度:1280×1024（推奨1600×1200）
・VIDEO:DirectX 11.0 対応グラフィックカード
・VIDEOメモリ:512MB（推奨2GB 以上）
・その他:Internet Explorer 11.0 以上必須、Microsoft.NET Framework Ver 4.7.1
③ 技術提供可能地域
・日本全国技術提供可能
④ 関係法令等
・特になし
・PC/VR機器の動作可能な気象条件(温度・湿度)による
② 現場条件
申請技術の現場条件の制約はないが、システムの動作環境は以下の通り
・OS:Windows10,8.1,7（SP1）ともに 64bit
・CPU:Core i5（推奨Core i7 以上）
・必要メモリ:4GB（推奨8GB 以上）
・必要HDD容量:1.5GB（推奨2GB 以上）
・必要解像度:1280×1024（推奨1600×1200）
・VIDEO:DirectX 11.0 対応グラフィックカード
・VIDEOメモリ:512MB（推奨2GB 以上）
・その他:Internet Explorer 11.0 以上必須、Microsoft.NET Framework Ver 4.7.1
③ 技術提供可能地域
・日本全国技術提供可能
④ 関係法令等
・特になし
施工事例・施工実績
工事採用実績
- 国
- 0件
- 公
- 0件
- 他
- 202件
施工手順
会社情報
- 会社名
- 福井コンピュータ（株）
- TEL
- 0776-67-8860
